فرآیند خمکاری ورقهای فلزی یکی از حساسترین مراحل در تولید قطعات صنعتی است که نیازمند دقت بالا و محاسبات دقیق مهندسی میباشد. بسیاری از طراحان، قطعات را صرفاً در محیط سهبعدی نرمافزارها مدلسازی میکنند و محدودیتهای فیزیکی دستگاههای پرس بریک و رفتار مکانیکی فلزات در حین تغییر شکل پلاستیک را در نظر نمیگیرند. هر گونه خطای طراحی خمکاری در این مرحله، میتواند منجر به پارگی ورق، دفرمه شدن سوراخها، عدم تطابق ابعادی و در نهایت ضایعات شدن کل قطعه گردد. برخلاف برش لیزر که خطاهای آن گاهاً با اصلاحات جزئی قابل رفع است، اشتباه در محاسبه پارامترهای خمکاری معمولاً قطعه را کاملاً غیرقابل استفاده میکند. شناخت محدودیتهای ابزار و رفتار متریال، تفاوت میان یک طراحی آماتور و یک مهندسی بینقص را مشخص میسازد. در این مقاله تخصصی، رایجترین اشتباهاتی که طراحان در زمان آمادهسازی نقشههای خمکاری مرتکب میشوند را بررسی کرده و راهکارهای اجرایی برای جلوگیری از آنها را ارائه میدهیم.
فهرست مقاله
نادیده گرفتن حداقل شعاع خم داخلی متناسب با ضخامت
یکی از اصلیترین مواردی که به عنوان یک خطای طراحی خمکاری شناخته میشود، در نظر نگرفتن حداقل شعاع مجاز برای خم داخلی (Inside Bend Radius) است. متریالهای فلزی دارای محدودیت در میزان کشش و فشردگی هستند. زمانی که شعاع خم در طراحی بیش از حد کوچک یا تیز در نظر گرفته شود، تنش کششی در سطح بیرونی خم از حد تحمل فلز فراتر رفته و باعث ایجاد ترکخوردگی یا پارگی کامل ورق میشود. این مشکل در متریالهای سختتر مانند فولاد ضدزنگ یا آلومینیومهای آلیاژی به مراتب شدیدتر خود را نشان میدهد.
برای جلوگیری از ترکخوردگی و حفظ یکپارچگی ساختار ورق، طراحان باید اصول زیر را در تعیین شعاع خم رعایت کنند:
- در نظر گرفتن حداقل شعاع خم داخلی برابر با ضخامت ورق برای فولادهای نرم
- افزایش شعاع خم به میزان دو تا سه برابر ضخامت برای آلومینیوم و متریالهای سخت
- ثابت نگهداشتن شعاع خم در تمامی لبههای یک قطعه جهت کاهش دفعات تعویض ابزار
- بررسی دقیق جداول استاندارد ماشینکاری بر اساس نوع آلیاژ و ضخامت ورق
- پرهیز از طراحی گوشههای کاملاً تیز (صفر) در نواحی تحت فشار مکانیکی
رعایت دقیق شعاع خم استاندارد، تضمینکننده مقاومت مکانیکی قطعه در برابر فشارهای دینامیکی و استاتیکی خواهد بود. زمانی که طراح ابزارآلات موجود در کارگاه (سنبه و ماتریس) را مبنای تعیین شعاع قرار میدهد، فرآیند تولید بدون نیاز به ساخت ابزارهای سفارشی و با بالاترین سرعت ممکن انجام میپذیرد. این رویکرد مهندسی، علاوه بر کاهش هزینههای تولید، عمر مفید قطعه نهایی را نیز به طور چشمگیری افزایش میدهد.
قرار دادن سوراخها و شیارها در نزدیکی خط خم
طراحی سوراخها، رزوهها و شیارها در فاصله بسیار نزدیک به خط خم، یک خطای طراحی خمکاری به شدت مخرب است که مونتاژ قطعات را با مشکل اساسی مواجه میکند. در حین فرآیند خمکاری، فلز در ناحیه خم دچار کشش و جابجایی میشود. اگر یک سوراخ دایرهای یا شیار عبوری در این ناحیه تنش قرار داشته باشد، نیروی وارده باعث تغییر شکل آن شده و سوراخ دایرهای به شکل بیضی درمیآید. این دفرمگی باعث میشود پینها، پیچها یا سایر اتصالاتی که قرار است از آن سوراخ عبور کنند، دیگر در جای خود قرار نگیرند.
جهت حفظ هندسه دقیق سوراخها و شیارها در مجاورت نواحی خم، اجرای محدودیتهای زیر در نرمافزار الزامی است:
- حفظ حداقل فاصله لبه سوراخ تا خط خم برابر با دو و نیم برابر ضخامت ورق به علاوه شعاع خم
- افزایش این فاصله ایمن برای شیارهای موازی با خط خم به دلیل حساسیت بیشتر به دفرمگی
- طراحی سوراخهای ضروریِ نزدیک به خم در قالب اشکال بیضیشکل برای جبران کشش احتمالی
- انتقال عملیات سوراخکاری و قلاویززنی به مراحل پس از خمکاری در صورت الزام به فواصل کم
- ایجاد برشهای هلالی کوچک در لبه سوراخهای مجاور خم برای هدایت تنش به خارج از مرکز سوراخ
حفظ فاصله ایمن میان المانهای سوراخکاری و خطوط خمکاری، از تحمیل هزینههای سنگین ماشینکاری مجدد جلوگیری میکند. زمانی که طراح این فواصل هندسی را به درستی محاسبه و اعمال نماید، قطعه نهایی با تلورانسهای ابعادی بسیار دقیق تولید شده و در مراحل مونتاژ خطوط تولید، نیازی به اصلاحات دستی یا سوهانکاری نخواهد داشت. این دقت نظر، سرعت تجمیع نهایی محصول را به حداکثر میرساند.
عدم استفاده از برشهای آزادسازی در مجاورت لبهها
طراحی لبههای خمشونده (فلنجها) در کنار یکدیگر یا در مجاورت یک سطح تخت بدون در نظر گرفتن برش آزادسازی (Relief Cut)، یک خطای طراحی خمکاری شایع است که باعث پارگی متریال میشود. زمانی که تنها بخشی از یک لبه قرار است خم شود و بخش مجاور آن ثابت بماند، نیروی پرس باعث کشیده شدن فلز در نقطه اتصال این دو بخش میگردد. اگر مسیری برای آزادسازی این نیروی کششی تعبیه نشده باشد، ورق در نقطه تقاطع دچار کشیدگی نامنظم، پارگی و تغییر شکلهای ناخواسته خواهد شد.
فرآیند اصلاح لبهها و ایجاد برشهای آزادسازی استاندارد باید شامل ملاحظات زیر باشد:
- ایجاد شیارهای مستطیلی یا دایرهای در دو انتهای خط خم برای جداسازی بخش متحرک از ثابت
- در نظر گرفتن عرض شیار آزادسازی حداقل برابر با ضخامت ورق و ترجیحاً یک و نیم برابر آن
- امتداد دادن عمق شیار آزادسازی به میزانی فراتر از شعاع خم داخلی جهت دفع کامل تنش
- اعمال شعاعهای کوچک در انتهای شیارهای آزادسازی مستطیلی برای جلوگیری از تمرکز تنش
- بررسی تداخلات احتمالی لبههای خمشده در قطعات جعبهای شکل و ایجاد فاصله هوایی مناسب
تعبیه برشهای آزادسازی، قطعه را از نظر ساختاری ایمن کرده و ظاهر صنعتی و تمیزی به لبههای خمکاری شده میبخشد. نرمافزارهای پردازشگر پرس بریک به راحتی این شیارها را تشخیص داده و فرآیند تا کردن ورق را بدون ایجاد کوچکترین آسیبی به سطوح مجاور انجام میدهند. این تکنیک ساده اما حیاتی، نشاندهنده تسلط طراح بر رفتار متریال و الزامات تولید قطعات پیچیده فلزی است.

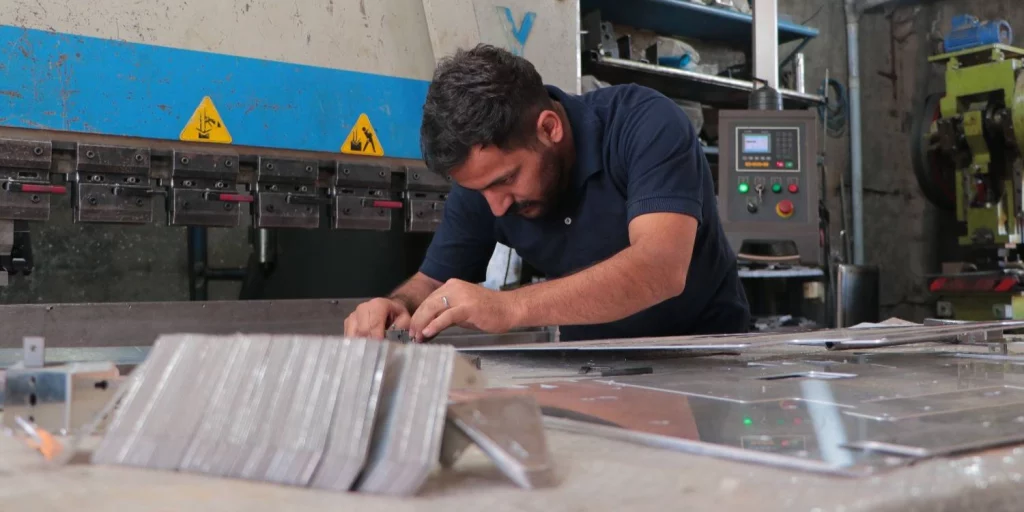

نادیده گرفتن ضریب خم و محاسبات طول گسترده
عدم محاسبه دقیق طول گسترده ورق (Flat Pattern) و نادیده گرفتن متغیرهایی مانند ضریب خم (K-Factor) یا کسر خم (Bend Deduction)، یک خطای طراحی خمکاری است که ابعاد نهایی قطعه را کاملاً مختل میکند. ورقهای فلزی در حین خم شدن، در سطح داخلی فشرده و در سطح خارجی کشیده میشوند. تنها یک محور خنثی در ضخامت ورق وجود دارد که طول آن تغییر نمیکند. اگر طراح قطعه را در حالت سهبعدی رسم کند اما طول اولیه ورق باز شده را بدون اعمال این ضرایب محاسبه نماید، ابعاد قطعه پس از خمکاری با نقشههای مهندسی مغایرت جدی خواهد داشت.
جهت جبران دقیق این تغییرات ابعادی در زمان استخراج نقشه گسترده، توجه به پارامترهای زیر ضروری است:
- تنظیم دقیق ضریب خم (K-Factor) در نرمافزار بر اساس نوع، سختی و ضخامت متریال
- استعلام کسر خم ابزارآلات موجود (سنبه و ماتریس) از واحد تولید پیش از نهایی کردن ابعاد
- استفاده از جداول استاندارد مهندسی برای تعیین میزان دقیق کشیدگی ورق در زوایای مختلف
- پرهیز از تکیه کامل بر مقادیر پیشفرض نرمافزارهای مدلسازی سهبعدی بدون کالیبراسیون
- لحاظ کردن جهت الیاف نورد ورق در محاسبات، چرا که خمکاری در جهتهای مختلف رفتار متفاوتی دارد
محاسبه دقیق پارامترهای گسترش ورق، پایهگذار تولید قطعاتی با تلورانسهای بسیار بسته و دقیق است. زمانی که طول اولیه متریال با در نظر گرفتن میزان کشیدگی و فشردگی حرکات پرس بریک محاسبه شود، لبههای قطعه پس از خم شدن دقیقاً در موقعیت پیشبینی شده قرار میگیرند. این امر در تولید قطعات محفظهدار مانند کیسهای کامپیوتری یا تابلوهای برق، مانع از ایجاد درزهای باز یا روی هم افتادگی لبهها میگردد.
سخن پایانی
طراحی مهندسی برای خدمات خمکاری CNC نیازمند شناخت دقیق از تعامل نیروی پرس با ساختار متالورژیکی ورقهای صنعتی است. هر خطای طراحی خمکاری که در این مستند بررسی گردید، اعم از انتخاب شعاعهای نامناسب، قرارگیری سوراخها در نواحی بحرانی، فراموشی برشهای آزادسازی و محاسبات نادرست طول گسترده، به طور مستقیم به افت کیفیت قطعه، افزایش هزینههای ماشینکاری و تاخیر در تحویل پروژه منجر میشود. طراحان با رعایت اصول استاندارد و استخراج نقشههایی منطبق بر واقعیتهای فیزیکی دستگاه، فرآیند پرخطر تغییر شکل فلزات را به یک عملیات دقیق، تکرارپذیر و کاملاً اقتصادی تبدیل میکنند.
در نهایت، کیفیت و عملکرد قطعه نهایی در صنایع فلزی همواره در گرو دقت فایلهای اولیه و نقشههای اجرایی است. کارگاههای صنعتی پیشرفته به شدت نیازمند مستنداتی هستند که بدون نیاز به آزمون و خطاهای مکرر، مستقیماً وارد فاز تولید شوند. همفکری طراح با تکنسینهای کارگاه و لحاظ نمودن محدودیتهای ابزارآلات پیش از نهاییسازی طرح، نهتنها از بروز ضایعات پرهزینه جلوگیری میکند، بلکه اعتبار تیم مهندسی را ارتقا داده و مسیر را برای اجرای پروژههای پیچیدهتر با بالاترین استانداردهای کیفی هموار میسازد.
