امروزه صنعت ورقکاری و ساخت قطعات فلزی بدون بهرهگیری از فناوری سیانسی (CNC) و به ویژه برش لیزری عملاً فلج خواهد شد. یکی از کلیدیترین سوالاتی که طراحان صنعتی، مهندسان مکانیک و کارفرمایان پیش از شروع فرآیند ساخت با آن مواجه میشوند، میزان توانایی و محدودیتهای ابعادی این دستگاهها در نفوذ به دل قطعات فلزی است. تعیین دقیق ضخامت برش لیزر نه تنها روی کیفیت نهایی قطعه و تمیزی لبهها تاثیر مستقیم میگذارد، بلکه برآوردهای مالی پروژه و سرعت تولید را نیز به شدت تحت تاثیر قرار میدهد. در این راهنمای جامع، قصد داریم به بررسی ابعاد فنی این موضوع بپردازیم و مشخص کنیم که دستگاههای مدرن فایبر و صنعتی بر اساس پارامترهای گوناگون، تا چه عمقی از انواع فلزات را با دقت بالا برش میدهند.
فهرست مقاله
عوامل موثر بر حداکثر ضخامت قابل برش با لیزر صنعتی
بسیاری از افراد تصور میکنند که ضخامت برش لیزر تنها به توان اسمی ژنراتور یا سورس دستگاه بستگی دارد، در حالی که این متغیر خروجیِ زنجیرهای از پارامترهای فیزیکی و مکانیکی هماهنگ است. توان دستگاه لیزر که معمولاً با واحد کیلووات (kW) سنجیده میشود، مطمئناً نقش پیشران اصلی را ایفا میکند؛ اما نحوه تمرکز این انرژی روی سطح ورق فلزی، نوع گاز کمکی به کار رفته و حتی آلیاژ ورق نیز تعیینکننده هستند. برای نمونه، استفاده از اکسیژن به عنوان گاز کمکی فرآیند برش اکسیداسیونی را فعال میکند که با ایجاد حرارت بیشتر به برش ورقهای ضخیمتر آهن کمک میکند، در حالی که نیتروژن با ایجاد محیط خنثی مانع سوختگی لبهها در استیل میشود اما به توان بسیار بیشتری برای پیشروی نیاز دارد. همچنین کیفیت و هدایت حرارتی فلز پایه عاملی است که میتواند مرزهای ضخامت قابل برش را جابهجا کند.
جدول و راهنمای ضخامت برش لیزر در فلزات مختلف
انتخاب متریال مناسب در پروژههای صنعتی همواره با محدودیتهای فیزیکی دستگاههای CNC در برش ورقهای مختلف گره خورده است. فلزات گوناگون به دلیل تفاوت در نقطه ذوب، ضریب بازتابش نور و میزان رسانایی حرارتی، رفتارهای کاملاً متفاوتی در برابر اشعه متمرکز لیزر از خود نشان میدهند. به همین دلیل، حداکثر ضخامت قابل برش برای هر نوع فلز حتی با یک دستگاه سورس ثابت، کاملاً متغیر است و طراحان باید پیش از نهایی کردن نقشههای شیتمتال، ضخامت ورقهای فلزی خود را با توان خروجی تجهیزات کارگاه برشکاری تطبیق دهند.
- ورقهای فولاد کربنی (آهن و St37): این دسته از آلیاژها به دلیل هدایت حرارتی نسبتاً پایین و امکان بهرهگیری از گاز اکسیژن، بالاترین ضخامت برش لیزر را به خود اختصاص میدهند؛ به طوری که دستگاههای فایبر مدرن ۱۰ تا ۲۰ کیلوواتی میتوانند ورقهای آهن را از ضخامتهای بسیار کم تا مرز ۴۰ الی ۵۰ میلیمتر با کیفیتی قابل قبول برش دهند.
- ورقهای فولاد ضدزنگ (استیل): استیل به دلیل بازتابش متوسط و نیاز به حفظ خواص ضدخوردگی در لبهها، معمولاً با گاز نیتروژن برش داده میشود که این امر توان بالاتری را میطلبد؛ با این حال تجهیزات پیشرفته صنعتی توانایی برش ورق استیل را از ضخامتهای نازک تا حدود ۳۰ الی ۴۰ میلیمتر دارا هستند.
- ورقهای آلومینیوم: آلیاژهای آلومینیوم به دلیل انتقال حرارت فوقالعاده سریع و خاصیت بازتابدهندگی شدید نور لیزر، همواره به عنوان فلزات چالشبرانگیز شناخته میشوند و حداکثر ضخامت موثر برای برش لیزری آنها در دستگاههای متداول صنعتی به حدود ۲۰ تا ۲۵ میلیمتر محدود میشود.
- ورقهای آلیاژی مس و برنج: این متریالها به فلزات سرخ معروف هستند و به شدت نور لیزر فایبر را منعکس میکنند که میتواند به هد دستگاه آسیب بزند؛ از این رو با استفاده از سیستمهای محافظتی مدرن و توان بالا، برش صیقلی آنها نهایتاً تا ضخامتهای ۱۲ الی ۱۵ میلیمتر امکانپذیر است.
درک این محدودیتهای ابعادی به مهندسان کمک میکند تا از تحمیل هزینههای اضافی به پروژهها جلوگیری کنند؛ چرا که کار روی مرزهای نهایی ضخامت هر فلز، سرعت برشکاری را به شدت کاهش داده و هزینه تمامشده هر متر برش را به دلیل مصرف بالای گازهای کمکی و استهلاک قطعات مصرفی نظیر نازل به طور صعودی افزایش میدهد.
رابطه مستقیم توان دستگاه و کیفیت لبه برش در ضخامتهای بالا
وقتی صحبت از ضخامت برش لیزر میشود، فقط این مهم نیست که دستگاه «آیا میتواند» یک ورق را ببرد یا نه؛ مسئله اصلی این است که آن ورق را با چه کیفیتی میبرد. این تفاوت، دقیقاً همان جایی است که توان دستگاه، نوع سورس، تنظیمات اپراتوری و شرایط متریال وارد بازی میشوند. در ضخامتهای پایین، حتی دستگاههای میانرده هم معمولاً برش تمیز، سریع و با دقت بالا ارائه میدهند. اما هرچه ضخامت ورق بیشتر میشود، مرز میان «برشپذیری» و «برش باکیفیت» باریکتر خواهد شد.
در برش ورقهای ضخیم، انرژی لیزر باید نه فقط سطح فلز، بلکه کل مسیر نفوذ تا پایینترین نقطه ضخامت را پایدار نگه دارد. اگر توان دستگاه متناسب با ضخامت انتخاب نشده باشد، پرتو لیزر در لایههای پایینتر تمرکز کافی نخواهد داشت و نتیجه آن معمولاً به شکل ناصافی لبه، پلیسه، سوختگی موضعی یا حتی قطع نشدن کامل قطعه دیده میشود. این مسئله در پروژههایی که تلرانس ابعادی مهم است، بهویژه در ساخت قطعات مونتاژی، میتواند دردسرساز باشد.
یکی از مهمترین نشانههای افت کیفیت در ضخامتهای بالا، پدیدهای است که در کارگاهها معمولاً به صورت مخروطی شدن لبه برش شناخته میشود. در این حالت، عرض برش در سطح بالایی ورق با عرض برش در بخش پایینی یکسان نیست. به بیان ساده، قطعه از بالا تمیز به نظر میرسد، اما در پایین یا تنگتر شده یا آثار ذوب و چسبندگی دارد. این اتفاق معمولاً زمانی رخ میدهد که تمرکز پرتو، فشار گاز کمکی یا سرعت پیشروی دستگاه بهدرستی تنظیم نشده باشد. در واقع، دستگاه ممکن است ورق را ببرد، اما خروجی نهایی برای کاربرد صنعتی دقیق مناسب نباشد.
عامل مهم دیگر، سرعت برش است. در ضخامتهای بالاتر، اپراتور ناچار است سرعت حرکت هد را کاهش دهد تا زمان کافی برای ذوب و تخلیه مواد مذاب فراهم شود. این کاهش سرعت اگرچه برای تکمیل برش ضروری است، اما هم روی بهرهوری تولید اثر میگذارد و هم ریسک انتقال حرارت به ناحیه اطراف برش را بالا میبرد. نتیجه میتواند تغییر رنگ لبه، افزایش تنش حرارتی یا کاهش کیفیت ظاهری قطعه باشد؛ بهخصوص در متریالهایی مثل استیل که کیفیت سطح نهایی اهمیت زیادی دارد.
از منظر اقتصادی هم این بخش کاملاً تعیینکننده است. خیلی از سفارشدهندگان فقط به این نگاه میکنند که یک دستگاه مثلاً توان برش ورق ۳۰ میلیمتری را دارد، اما در عمل باید پرسید آیا این برش با سرعت منطقی، دقت مناسب و حداقل عملیات پرداخت ثانویه انجام میشود یا نه. اگر قطعه پس از برش نیازمند سنگزنی، پلیسهگیری یا اصلاح ابعاد باشد، مزیت ظاهری استفاده از لیزر تا حدی از بین میرود. به همین دلیل در سفارشهای حرفهای، صرفاً عدد حداکثر ضخامت کافی نیست؛ بلکه کیفیت لبه برش، عمود بودن دیوارهها و یکنواختی مسیر برش نیز باید معیار تصمیمگیری قرار گیرد.
در نهایت، میتوان گفت توان بالاتر فقط به معنای برش ضخامت بیشتر نیست، بلکه به معنای حفظ کیفیت در محدودههای سنگینتر نیز هست. این همان نقطهای است که دستگاههای صنعتی ردهبالا از مدلهای عمومی جدا میشوند. هرچه ضخامت ورق بیشتر شود، اهمیت تنظیمات دقیق، انتخاب گاز مناسب و تجربه اپراتور نیز چند برابر خواهد شد. بنابراین اگر هدف، تولید قطعات دقیق و قابل اتکا باشد، بررسی کیفیت واقعی برش در کنار ضخامت اسمی دستگاه، یک الزام است؛ نه یک جزئیات فرعی.

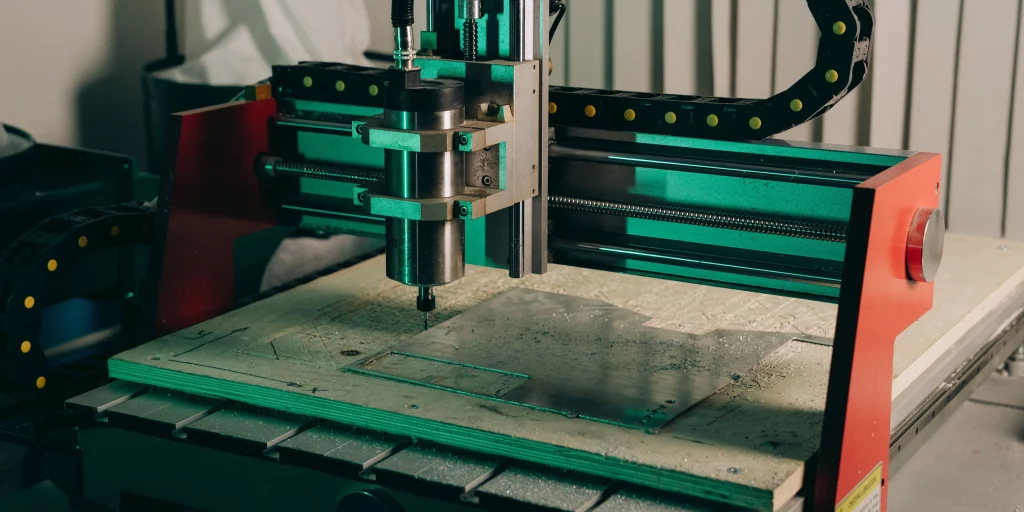

تفاوت ضخامت برش لیزر فایبر با لیزر CO2 در متریالهای گوناگون
در بحث ضخامت برش لیزر، نوع تکنولوژی نقش تعیینکنندهای دارد. دو خانواده اصلی دستگاهها، یعنی فایبر و CO2، هر کدام مزیتها و محدودیتهای خاص خود را دارند و همین تفاوت باعث میشود یک متریال در یکی از این دو فناوری بهتر، سریعتر یا اقتصادیتر برش بخورد. انتخاب درست، فقط به «قابل برش بودن» مربوط نیست؛ بلکه به کیفیت نهایی، سرعت تولید و هزینه تمامشده نیز وابسته است.
دستگاههای فایبر معمولاً برای برش فلزات بازتابنده و رسانا مثل استیل، آلومینیوم، برنج و مس عملکرد بهتری دارند. دلیلش هم این است که طول موج کوتاهتر آنها جذب بهتری در فلز ایجاد میکند و اتلاف انرژی کمتر است. به همین خاطر، در ضخامتهای متوسط و بالا، فایبر اغلب از CO2 جلوتر است. در مقابل، دستگاههای CO2 هنوز در برخی کاربردها، بهویژه برای ورقهای نازکتر و برخی متریالهای غیر فلزی، جایگاه خود را حفظ کردهاند. با این حال، وقتی موضوع به برش فلزات و بهخصوص افزایش ضخامت میرسد، فایبر معمولاً انتخاب صنعتیتری محسوب میشود.
از نظر عملی، اگر هدف برش ورقهای آهنی ضخیم باشد، هر دو فناوری میتوانند وارد میدان شوند، اما فایبر در بیشتر کارگاههای مدرن بهدلیل بازده بالاتر و مصرف انرژی کمتر، مزیت دارد. در استیل نیز همین منطق برقرار است، با این تفاوت که کیفیت لبه و سرعت برش در فایبر معمولاً بهتر کنترل میشود. در آلومینیوم و فلزات براق، CO2 با چالشهای بیشتری روبهرو میشود، چون بازتاب سطحی میتواند راندمان را پایین بیاورد و ریسک آسیب به سیستم را افزایش دهد.
در نتیجه، پاسخ به این پرسش که «کدام دستگاه ضخامت بیشتری را برش میدهد؟» همیشه یک عدد ثابت نیست. انتخاب نهایی باید بر اساس جنس ورق، ضخامت واقعی، کیفیت مورد انتظار و تیراژ تولید انجام شود. برای پروژههای صنعتی که هم دقت و هم سرعت اهمیت دارد، فایبر معمولاً دست بالاتر را دارد؛ اما در برخی کاربردهای خاص، CO2 هنوز میتواند انتخاب مقرونبهصرفهتری باشد. همین تفاوتهاست که در عمل تعیین میکند ضخامت برش لیزر در هر پروژه چگونه مدیریت شود.
سوالات متداول
آیا امکان برش لیزر فلزات با ضخامتهای بالای ۵۰ میلیمتر وجود دارد؟
بله، با ورود دستگاههای فوق قدرتمند فایبر با توانهای بالای ۳۰ کیلووات، از نظر تئوری و عملی امکان برش آهن و استیل تا ضخامتهای ۵۰ الی ۸۰ میلیمتر فراهم شده است؛ اما به دلیل مصرف شدید گازهای کمکی، سرعت بسیار پایین پیشروی و کاهش کیفیت لبه برش، برای ضخامتهای بالاتر از ۴۰ میلیمتر معمولاً روشهای جایگزین مانند برش هواگاز یا واترجت از نظر اقتصادی و فنی توجیهپذیرتر هستند.
چرا ضخامت برش لیزر در فلز مس و برنج کمتر از آهن است؟
مس و برنج از جمله فلزات سرخ با ضریب بازتاب حرارتی بسیار بالا و رسانایی گرمایی فوقالعاده شدید هستند. این ویژگیها باعث میشود بخش زیادی از پرتو لیزر فایبر منعکس شده و جذب قطعه کار نشود، یا حرارت به سرعت در کل قطعه پخش گردد و نقطه ذوب موضعی ایجاد نشود. به همین دلیل، حداکثر ضخامت قابل برش در این متریالها با توانهای مشابه، بسیار کمتر از آهن و استیل است.
پلیسه زدن لبه ورق در ضخامتهای بالا ناشی از چیست و چگونه رفع میشود؟
پلیسه یا سرباره چسبیده به پشت لبه ورق معمولاً به دلیل عدم تخلیه کامل مذاب فلز در حین فرآیند برش رخ میدهد. علت این مشکل میتواند کمبود فشار یا خلوص گاز کمکی (اکسیژن/نیتروژن)، سرعت پیشروی نامناسب دستگاه، فاصله نامناسب نازل تا ورق یا عدم هماهنگی توان دستگاه با ضخامت متریال باشد که با تنظیم دقیق فوکوس و سرعت اپراتوری برطرف میشود.
جمعبندی
انتخاب ضخامت مناسب برای برش لیزری در نهایت به توازن ظریفی بین توان فیزیکی دستگاه، نوع آلیاژ ورق و کیفیت مورد انتظار قطعه کار منتهی میشود. هرچند با ظهور دستگاههای فایبر چند ده کیلوواتی جدید، مرزهای ضخامت قابل برش به شدت جابهجا شده است، اما رویکرد عاقلانه در تولید صنعتی، تکیه بر حداکثر ضخامت اسمی دستگاه نیست، بلکه تمرکز بر کیفیت پایدار لبه و صرفه اقتصادی پروژه است. طراحان و مهندسان شیتمتال باید با درک درست از تفاوت رفتار متریالهای مختلف نظیر آهن، استیل و آلومینیوم در برابر حرارت لیزر، نقشههای خود را بهینهسازی کنند تا فرآیند ساخت با بالاترین راندمان انجام شود. در نهایت، مشاوره پیش از تولید با کارگاههای مجهز به تجهیزات مدرن CNC تضمین میکند که قطعه تولیدی فاقد عیوب رایجی نظیر پلیسه و مخروطی شدن باشد و با کمترین هزینه پرداخت ثانویه به دست مشتری برسد.
