خمکاری فلزات صرفاً یک تغییر شکل فیزیکی ساده نیست؛ بلکه تقابل ظریف میان نیروهای مکانیکی و خواص متالورژیکی ماده است. در دنیای تولید مدرن، توانایی تغییر فرم ورقهای فلزی بدون کاهش استحکام ساختاری، سنگبنای طراحی قطعات پیچیده، از بدنه یک سرور HP گرفته تا شاسی خودروهای الکتریکی را تشکیل میدهد. درک دقیق رفتار فلز زیر فشار قالب و سمبه، مرز میان یک تولید بهینه و ضایعات هزینهبر صنعتی را تعیین میکند.
فهرست مقاله
مبانی و منطق فیزیکی خمکاری؛ چرا و چگونه فلز تغییر شکل میدهد؟
برای درک کاربردها، ابتدا باید ماهیت «تغییر شکل پلاستیک» را بررسی کنیم. زمانی که نیرویی بیش از حد تسلیم (Yield Strength) به ورق وارد میشود، پیوندهای کریستالی فلز بازآرایی شده و فرم جدیدی به خود میگیرند. اما این فرآیند به سادگیِ فشردن یک قطعه خمیر نیست. در سطح میکروسکوپی، لایههای بیرونی تحت تنش کششی و لایههای داخلی تحت تنش فشاری قرار میگیرند، در حالی که «تار خنثی» در میانه ورق، بدون تغییر طول باقی میماند.
مفاهیم تنش پسماند و برگشت فنری (Springback) در فرآیند خمکاری
یکی از بزرگترین چالشهای مهندسی در خمکاری، پدیدهای به نام برگشت فنری یا Springback است. زمانی که فشار دستگاه خمکن برداشته میشود، انرژی الاستیک ذخیره شده در لایههای فلز تمایل دارد قطعه را به حالت اولیه بازگرداند.
در تحلیل فنی، این مقدار وابستگی شدیدی به نسبت تنش تسلیم به مدول الاستیسیته دارد. به زبان سادهتر، هرچه فلز مستحکمتر باشد (مانند فولادهای آلیاژی با گرید بالا)، مقدار برگشت فنری بیشتر است. اپراتورهای حرفهای و طراحان قالب باید با «بیشخمی» (Overbending) یا استفاده از سیستمهای جبرانکننده در دستگاههای CNC، این خطا را مدیریت کنند تا به زاویه دقیق مورد نظر برسند. نادیده گرفتن تنش پسماند در قطعات حساس صنعتی، میتواند منجر به خستگی زودرس فلز و شکست در نقاط بحرانی شود.
بررسی رابطه شعاع خم با ضخامت قطعه (T vs R)
انتخاب شعاع خم (Bend Radius) تصادفی نیست. هر متریال دارای یک شعاع خم حداقل است که کمتر از آن، منجر به ترکخوردگی در سطح بیرونی یا ایجاد چینخوردگی در سطح داخلی میشود.
در مهندسی ساخت، ما از پارامتری به نام K-Factor استفاده میکنیم که نسبت مکان تار خنثی به ضخامت ورق را مشخص میکند. برای یک برنامه نویس یا مهندس که با الگوریتمهای محاسباتی کار میکند، این پارامتر دقیقاً همان متغیری است که تعیین میکند طول گسترده (Unfold) یک ورق قبل از خمکاری چقدر باید باشد. اگر شعاع خم خیلی کوچک انتخاب شود، تمرکز تنش در زانو افزایش یافته و عمر قطعه در محیطهای تحت لرزش (مانند رکهای سرور یا شاسی ماشینآلات) به شدت کاهش مییابد.
متریال نسبت پیشنهادی R/T (شعاع به ضخامت) ملاحظات فنی آلومینیوم نرم ۰.۵ تا ۱ فرمپذیری عالی، احتمال خراش سطحی فولاد کمکربن ۱ تا ۲ متداولترین حالت، بازگشت فنری متوسط استنلس استیل ۲ تا ۳ نرخ کارسختی بالا، نیاز به نیروی زیاد

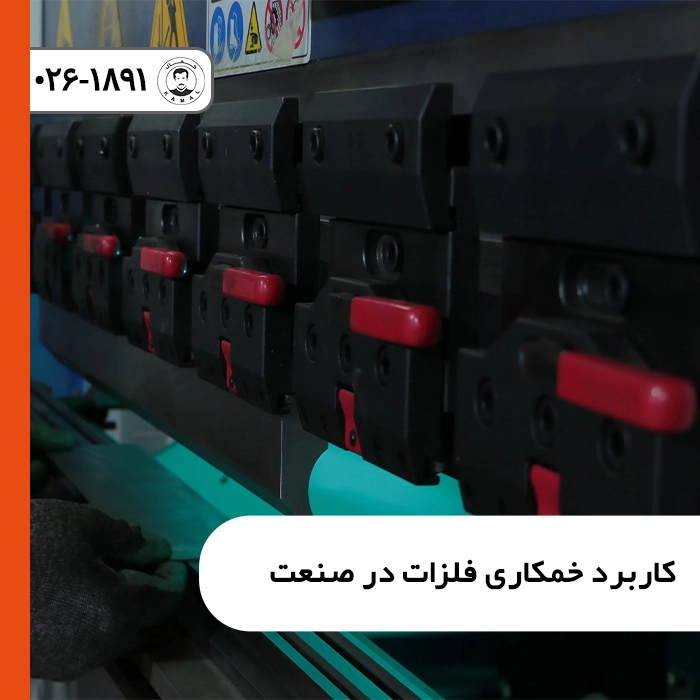

کاربردهای استراتژیک خمکاری در صنایع مادر
خمکاری فلزات گلوگاه تولید در صنایع استراتژیک است. بدون این فرآیند، سازههای فلزی به قطعات صلب، سنگین و پر از اتصالات جوشی تبدیل میشدند که هم هزینهی تولید را بالا میبرد و هم نقاط ضعف ساختاری (Stress Concentration) ایجاد میکرد. استفاده هوشمندانه از خمکاری، اجازه میدهد تا با کمترین نرخ اتصال، به بیشترین بهرهوری در فرمدهی برسیم.
نقش حیاتی در صنعت خودرو و کاهش وزن بدنه
در مهندسی خودرو مدرن، پارامتری به نام «نسبت استحکام به وزن» تعیینکننده است. خمکاری دقیق ورقهای فولادی با استحکام بالا (AHSS) به طراحان اجازه میدهد ستونهای A و B خودرو را به گونهای بسازند که در عین ظرافت، بیشترین نیروی تصادف را جذب کنند.
استفاده از روشهایی مانند خمکاری با فرکانس بالا یا خمکاریهای چندمرحلهای در شاسی، نیاز به جوشکاری را تا ۳۰ درصد کاهش میدهد. این یعنی وزن کمتر، مصرف سوخت بهینهتر و البته یکپارچگی ساختاری که در تستهای کرش (Crash Test) امتیاز بالاتری میگیرد. در واقع، هر انحنایی که روی گلگیر یا بدنه خودرو میبینید، نتیجهی یک محاسبه دقیق از ضریب بازگشت فنری و توزیع تنش است.
کاربرد در صنایع هوافضا؛ دقت میلیمتری و متریالهای خاص
در صنعت هوافضا، ما با متریالهای چالشبرانگیزی مثل تیتانیوم و آلیاژهای اینکونل (Inconel) روبرو هستیم. در اینجا، خمکاری دیگر یک فرآیند ساده مکانیکی نیست، بلکه اغلب به صورت خمکاری گرم (Hot Bending) انجام میشود تا از ترکخوردگیهای میکروسکوپی جلوگیری شود.
لولههای انتقال سوخت و هیدرولیک در جتهای جنگنده یا هواپیماهای مسافربری، باید با دقت ۰.۱ درجه خم شوند. هرگونه ناپایداری در شعاع خم میتواند منجر به تلاطم جریان (Turbulence) در سیال هیدرولیک شده و سیستم کنترل پرواز را با اخلال مواجه کند. اینجاست که دستگاههای خمکن CNC چندمحوره وارد عمل میشوند تا تکرارپذیری فرآیند را تضمین کنند.
زیرساختهای انرژی و تجهیزات انتقال قدرت
از دکلهای انتقال برق گرفته تا مبدلهای حرارتی در نیروگاهها، خمکاری فلزات نقش ستون فقرات را ایفا میکند. در ساخت بویلرها و مخازن تحت فشار، خمکاری ورقهای ضخیم (گاهی تا بیش از ۵۰ میلیمتر) نیازمند پرسهای عظیم هیدرولیکی است.
یک مثال ملموس برای تو که با سرورها سروکار داری، سیستمهای Busbar در دیتاسنترهای بزرگ است. شمشهای مسی که جریانهای بسیار بالا را هدایت میکنند، باید با دقت بالایی خمکاری شوند تا در فضای محدود تابلوهای برق جا بگیرند. کوچکترین خطا در زاویه خم در این شمشها، میتواند باعث ایجاد قوس الکتریکی (Arc) یا گرمای بیش از حد در محل اتصالات شود.
صنعت هدف اصلی از خمکاری متریال رایج خودروسازی کاهش وزن و افزایش ایمنی فولاد AHSS و آلومینیوم هوافضا دقت هندسی و مقاومت به خستگی تیتانیوم و سوپرآلیاژها انرژی مدیریت جریان سیال و انتقال قدرت مس و فولاد کربنی ضخیم
تحلیل فنی روشهای مدرن خمکاری؛ از سنتی تا CNC
در گذشته، خمکاری یک هنر تجربی بود که به مهارت دست اپراتور بستگی داشت؛ اما امروز، این فرآیند به یک علم دقیق تبدیل شده است. تبدیل نقشههای CAD به دستورات حرکتی در دستگاههای خمکن، شباهت زیادی به کامپایل کردن کد در زبانهای سطح بالا دارد؛ هر خطا در ورودی، منجر به یک Runtime Error در خروجی (قطعه معیوب) میشود.

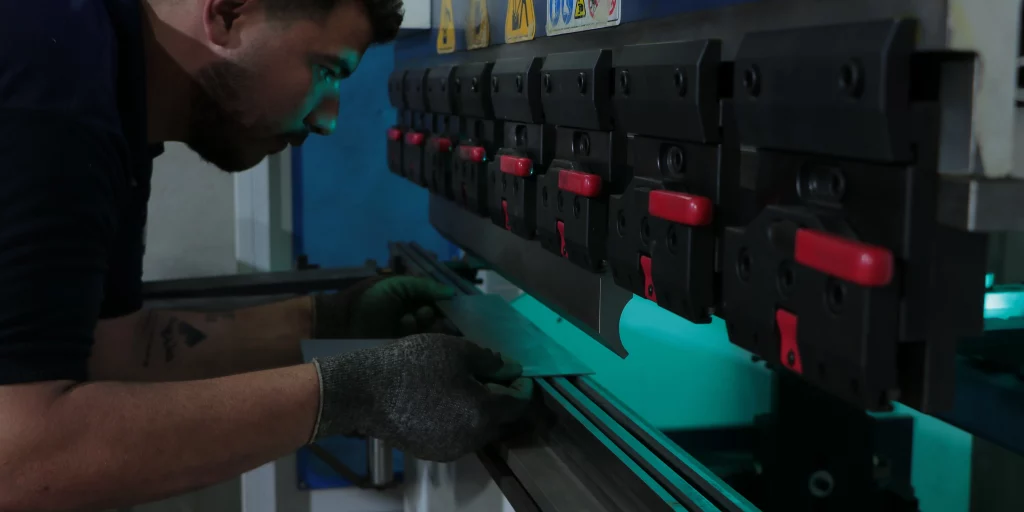

خمکاری با پرس برک (Press Brake)؛ دقت در تولید انبوه
پرس برک استانداردی طلایی در خمکاری ورق است. این دستگاه با استفاده از یک مجموعه سمبه (Punch) و قالب (Die)، فشار عمودی را به سطح ورق وارد میکند.
در سیستمهای مدرن CNC، دستگاه مجهز به سنسورهای اندازهگیری زاویه در لحظه (Real-time angle measurement) است. برای تو که متخصص سرور هستی، این دقیقاً مانند یک Feedback Loop در سیستمهای مانیتورینگ است؛ دستگاه در حین خم کردن، زاویه را میسنجد و اگر بازگشت فنری (Springback) بیش از حد مجاز باشد، فشار را به صورت خودکار اصلاح میکند. این تکرارپذیری (Repeatability) باعث میشود که قطعهی اول با قطعهی هزارم، تفاوتی در حد میکرون داشته باشند.
خمکاری کششی و چرخشی برای لولههای صنعتی
خم کردن لوله (Tube Bending) بسیار پیچیدهتر از ورق است، زیرا احتمال دفرمه شدن مقطع لوله یا گلوگاه شدن آن وجود دارد. در روش Rotary Draw Bending، لوله توسط یک کلمپ به دور یک قالب دوران میکند، در حالی که یک «مندرل» (Mandrel) یا میله داخلی، از داخل لوله را حمایت میکند تا دیوارهها فرو نریزند.
این روش در صنایع پتروشیمی و سیستمهای خنککننده مایع (Liquid Cooling) در دیتاسنترهای پیشرفته کاربرد حیاتی دارد. هرگونه چروکیدگی در جداره داخلی لوله، باعث افت فشار سیال و کاهش راندمان سیستم سرمایشی میشود.
اتوماسیون و بازوهای رباتیک در خطوط خمکاری پیشرفته
امروزه «خمکاری سلولی» (Bending Cells) جایگزین اپراتورهای انسانی شده است. در این ساختار، یک بازوی رباتیک ۶ محوره، ورق را از پالت برداشته، زاویه قرارگیری را تنظیم کرده و پس از اتمام خمکاری، آن را به ایستگاه بعدی منتقل میکند.
- یکپارچگی با ERP: این رباتها مستقیماً به سیستمهای مدیریت تولید متصل هستند.
- کاهش خطای انسانی: ربات خسته نمیشود و محاسبات پیچیده هندسی را برای هر خم به طور آنی از دیتابیس فراخوانی میکند.
- بهینهسازی متریال: نرمافزارهای چیدمان (Nesting) قبل از شروع فرآیند، بهترین الگوی برش و خم را محاسبه میکنند تا ضایعات ورق به حداقل برسد.
| ویژگی | روش سنتی (Manual) | روش پیشرفته (CNC/Robotic) |
|---|---|---|
| دقت زاویه | وابسته به تجربه (±۱ درجه) | کنترل سنسوریک (±۰.۱ درجه) |
| سرعت تنظیم (Setup) | طولانی و با آزمون و خطا | آنی از طریق فایلهای CAD/CAM |
| ایمنی | ریسک بالای آسیب به اپراتور | کاملاً ایزوله و ایمن |
چالشهای متالورژیکی و مهندسی در فرآیند خمکاری
خمکاری فلزات همیشه طبق نقشه پیش نمیرود. همانطور که در توسعه نرمافزار، محدودیتهای سختافزاری (Memory/CPU) مسیر کدنویسی را تغییر میدهند، در اینجا نیز خواص ذاتی فلزات، مرزهای طراحی را تعیین میکنند. نادیده گرفتن این چالشها منجر به شکستهای ناگهانی (Catastrophic Failure) در قطعات تحت بار میشود.
محدودیتهای نرخ تغییر شکل در فلزات سخت
هر فلز دارای یک حد مشخص برای «تغییر شکل پلاستیک» است. وقتی صحبت از فولادهای ضدزنگ (Stainless Steel) یا آلیاژهای مستحکم آلومینیوم (مانند سری ۷۰۰۰) میشود، پدیدهای به نام کارسختی (Work Hardening) به شدت خودنمایی میکند.
در حین خمکاری، با تغییر فرم کریستالی، فلز در نقطه خم سختتر و تردتر میشود. اگر سرعت خمکاری (Strain Rate) بیش از حد بالا باشد یا شعاع خم کمتر از حد بحرانی انتخاب شود، پیوندهای مولکولی گسسته شده و ترکهای میکروسکوپی ایجاد میشوند. این ترکها در نگاه اول ممکن است دیده نشوند (مانند یک باگ منطقی پنهان)، اما تحت لرزشهای صنعتی، به سرعت رشد کرده و باعث انهدام قطعه میشوند.
تأثیر دما بر فرمپذیری؛ خمکاری گرم در مقابل سرد
دما، متغیر تعیینکنندهای در معادلات خمکاری است. ما به طور کلی دو استراتژی داریم:
- خمکاری سرد (Cold Bending): در دمای محیط انجام میشود. مزیت آن دقت ابعادی بسیار بالا و افزایش استحکام در نقطه خم به دلیل کارسختی است. اما برای ورقهای ضخیم یا متریالهای ترد، ریسک شکست بالایی دارد.
- خمکاری گرم (Hot Bending): فلز تا دمای تبلور مجدد (Recrystallization Temperature) گرم میشود. در این حالت، تنش تسلیم به شدت افت کرده و فلز مانند موم فرم میگیرد. این روش برای ساخت لولههای عظیم نفت و گاز یا قطعات ضخیم کشتیسازی ضروری است. چالش اصلی در اینجا، مدیریت اکسیداسیون سطحی و تغییرات ابعادی پس از خنک شدن (Thermal Contraction) است.
پدیده چروکیدگی و شکم دادن (Buckling)
در خمکاری لولهها یا پروفیلهای نازک، بزرگترین دشمن مهندس تولید، چروکیدگی در ناحیه فشاری است. وقتی بخش داخلی خم تحت فشار قرار میگیرد، اگر دیواره ورق به اندازه کافی ضخیم نباشد یا توسط «مندرل» حمایت نشود، دچار ناپایداری شده و چروک میخورد. این یعنی سطح مقطع عبوری سیال کاهش یافته و از نظر آیرودینامیکی یا هیدرولیکی، قطعه دیگر کارایی لازم را نخواهد داشت.
نکته تخصصی: برای غلبه بر این چالش، مهندسان از سیستمهای Wiper Die استفاده میکنند که وظیفهاش «اتو کردن» ورق در حین خمکاری برای جلوگیری از هرگونه ناپایداری است.
آیندهنگری؛ تأثیر Industry ۴.۰ بر فرآیندهای فرمدهی فلزات
صنعت خمکاری فلزات در حال گذار از یک فرآیند مکانیکی محض به یک سیستم Cyber-Physical است. همانطور که در دنیای نرمافزار، DevOps و اتوماسیون باعث حذف خطاهای انسانی شده است، در نسل چهارم صنعت (Industry ۴.۰)، کارگاههای خمکاری به محیطهایی هوشمند تبدیل شدهاند که در آنها دادهها (Data) به اندازه فشار هیدرولیک اهمیت دارند.
دوقلوهای دیجیتال (Digital Twins) در خمکاری
امروزه قبل از اینکه اولین ورق زیر پرس برود، یک کپی دیجیتال دقیق از آن در محیط نرمافزاری شبیهسازی میشود. این شبیهسازی صرفاً یک مدل سهبعدی ساده نیست؛ بلکه تمام خواص فیزیکی، ضریب بازگشت فنری و حتی تاریخچه متالورژیکی ورق را در بر میگیرد.
برای تو که با زیرساختهای پیچیده کار میکنی، این دقیقاً مانند اجرای کد در یک محیط Staging کاملاً ایزوله است. مهندسان میتوانند نقاط بحرانی (Hotspots) که احتمال ترک خوردن دارند را شناسایی کرده و پارامترهای دستگاه را پیش از تولید انبوه بهینه کنند.
هوش مصنوعی و نگهداری پیشدستانه (Predictive Maintenance)
دستگاههای خمکن مدرن، مجهز به صدها سنسور هستند که لرزش، دما، فشار روغن و دقت ابعادی را مانیتور میکنند. الگوریتمهای یادگیری ماشین (Machine Learning) با تحلیل این دادهها، میتوانند زمان خرابی یک شیر هیدرولیک یا مستهلک شدن سمبه و قالب را پیشبینی کنند.
این یعنی حذف Downtime ناخواسته. در یک خط تولید پیشرفته، سیستم به طور خودکار به واحد تدارکات اطلاع میدهد که عمر مفید قالب رو به اتمام است؛ مشابه سیستمهای مانیتورینگ سرور که قبل از پر شدن کامل دیسک یا خرابی RAM، به تو آلرت میدهند.
شخصیسازی انبوه (Mass Customization) و اینترنت اشیا (IoT)
به لطف اتوماسیون مبتنی بر نرمافزار، دیگر نیازی نیست برای تغییر یک قطعه، ساعتها وقت صرف تنظیم دستی دستگاه شود. فایلهای طراحی مستقیماً از طریق شبکه به دستگاههای خمکن ارسال میشوند (Cloud-to-Camber). این قابلیت اجازه میدهد تا قطعات فلزی کاملاً اختصاصی برای پروژههای خاص (مثلاً شاسیهای سفارشی برای سرورهای Edge در شرایط محیطی سخت) با همان سرعت و قیمت تولید انبوه، ساخته شوند.
جمعبندی و نتیجهگیری
خمکاری فلزات از یک تکنیک سنتی به یک فرآیند استراتژیک و هایتک تبدیل شده است. برای دستیابی به بالاترین کیفیت در صنایع مادر، درک عمیق فیزیک ماده، انتخاب روش مناسب (از پرسبرک تا رباتیک) و مدیریت چالشهایی مانند بازگشت فنری الزامی است. در عصر جدید، ترکیب تخصص متالورژی با قدرت نرمافزار و هوش مصنوعی، مرزهای ممکن در فرمدهی فلزات را جابهجا کرده و بهرهوری را به سطحی بیسابقه رسانده است.
