فرایند تولید قطعات فلزی با استفاده از ماشینآلات پیشرفته، نیازمند دانش مهندسی و رعایت دقیق استانداردها در مرحله مدلسازی است. آشنایی با اصول طراحی قطعه برای خمکاری CNC به شما کمک میکند تا از بروز خطاهای پرهزینه در خط تولید جلوگیری کرده و قطعاتی با بالاترین کیفیت و دقت ممکن تولید کنید. فرایند طراحی برای خمکاری تنها به ایجاد چند زاویه روی یک ورق تخت محدود نمیشود، بلکه نیازمند درک عمیق از رفتار متالورژیکی فلزات در برابر فشارهای مکانیکی و کششهای سطحی است. یک طراح متخصص باید بداند که هر میلیمتر جابهجایی در خطوط، میتواند تاثیر مستقیمی بر خروجی نهایی دستگاه داشته باشد.
در این مقاله تخصصی، تمامی نکات کلیدی و استانداردهای صنعتی برای یک مدلسازی بینقص را به صورت گام به گام بررسی خواهیم کرد. مباحثی که در این راهنمای جامع به آنها پرداخته میشود شامل اهمیت محاسبه دقیق شعاع خم داخلی در فلزات، حداقل فاصله استاندارد سوراخها تا خط لبه، نقش برشهای آزادسازی در جلوگیری از پارگی ورق، تاثیر جهت الیاف ورق بر کیفیت نهایی قطعه و مدیریت تلورانسهای ابعادی در فرایند شکلدهی خواهد بود. در پایان نیز با ارائه یک نتیجهگیری جامع و پاسخ به سوالات متداول، مسیر شما را برای تولید قطعات صنعتی بدون نقص هموار خواهیم کرد.
فهرست مقاله
اهمیت محاسبه دقیق شعاع خم داخلی در فلزات
شعاع خم داخلی یکی از حیاتیترین پارامترها در اصول طراحی قطعه برای خمکاری CNC محسوب میشود که تعیین درست آن، ارتباط مستقیمی با دوام و استحکام قطعه نهایی دارد. زمانی که یک ورق فلزی تحت فشار سنبه و ماتریس قرار میگیرد، الیاف داخلی آن فشرده و الیاف بیرونی دچار کشش میشوند. اگر شعاع در نظر گرفته شده در نرمافزارهای طراحی از حداقل میزان مجاز برای ضخامت و جنس ورق کمتر باشد، تنشهای کششی در سطح بیرونی از حد تحمل ماده فراتر رفته و منجر به ترکخوردگی یا شکست کامل قطعه خواهد شد. برای جلوگیری از این آسیبهای ساختاری، مهندسان طراح باید عوامل متعددی را در محاسبات هندسی خود لحاظ کنند.
عوامل کلیدی در تعیین استاندارد شعاع داخلی شامل موارد زیر است:
- ضخامت ورق فلزی: به عنوان یک قاعده کلی و استاندارد صنعتی، شعاع داخلی باید حداقل برابر با ضخامت ورق در نظر گرفته شود تا توزیع تنش در ناحیه تغییر شکل به درستی صورت گیرد.
- نوع و گرید آلیاژ: فلزات نرمتر با خاصیت چکشخواری بالا قابلیت پذیرش شعاعهای کوچکتری را دارند، در حالی که فولادهای سخت و آلیاژهای مستحکم نیازمند شعاعهای بزرگتری برای جلوگیری از پارگی هستند.
- محدودیت ابزارآلات کارگاهی: ابعاد شعاع انتخابی باید حتما با شعاع نوک سنبهها و ابعاد ماتریسهای موجود در دستگاههای کارخانه همخوانی داشته باشد تا اجرای طرح در واقعیت امکانپذیر شود.
رعایت دقیق این موارد در مرحله مدلسازی تضمین میکند که عملیات شکلدهی فلزات با کمترین میزان ضایعات و بالاترین سطح کیفی به پایان برسد. یک متخصص با درک صحیح از متالورژی ماده و توانمندیهای ماشینآلات، شعاعی را انتخاب میکند که نه تنها الزامات مکانیکی قطعه را برآورده سازد، بلکه یکپارچگی ساختاری آن را در برابر فشارهای عملیاتی حفظ نماید. این دقت نظر در فرایند طراحی برای خمکاری، پایهگذار تولیدی بینقص، ایمن و کاملا اقتصادی برای کارفرمایان صنعتی خواهد بود.
حداقل فاصله استاندارد سوراخها تا خط لبه
یکی دیگر از چالشهای رایج و بسیار مهم در فرایند طراحی برای خمکاری، تعیین محل دقیق سوراخها و شیارها نسبت به خط تغییر شکل ورق است. زمانی که یک سوراخ بیش از حد به ناحیه تحت تنش نزدیک باشد، نیروی وارد شده از سوی دستگاه باعث کشیدگی و دفرمه شدن هندسه سوراخ میشود. این تغییر شکل ناخواسته، سوراخهای دایرهای را به شکل بیضی درآورده و دقت ابعادی کل قطعه را به شدت کاهش میدهد. برای پیشگیری از این خطای مهندسی و حفظ یکپارچگی طرح، رعایت فواصل ایمن و استاندارد در نقشههای اجرایی پیش از ارسال به خط تولید کاملا ضروری است.
قوانین و استانداردهای کلیدی برای جانمایی سوراخها شامل موارد زیر میشود:
- محاسبه فاصله ایمن و استاندارد: به عنوان یک قاعده طلایی در صنعت فلزکاری، فاصله لبه سوراخ تا شروع شعاع داخلی باید حداقل دو و نیم تا سه برابر ضخامت ورق فلزی در نظر گرفته شود تا قطعه از محدوده تنش خارج گردد.
- تاثیر هندسه و جهتگیری شیارها: شیارهایی که به موازات خط لبه قرار میگیرند، به دلیل طول بیشتر و درگیری بالاتر با ناحیه تحت فشار، بسیار آسیبپذیرتر از سوراخهای گرد هستند و نیازمند فاصله ایمن مضاعفی میباشند.
- راهکارهای جایگزین فنی: در صورتی که محدودیتهای کارکردی قطعه ایجاب کند که سوراخی دقیقا در نزدیکی لبه قرار گیرد، مهندس طراح باید عملیات سوراخکاری را به مرحله پس از فرمدهی موکول کرده و یا از تکنیک ایجاد شکافهای آزادسازی بهره ببرد.
توجه دقیق به این فواصل در مرحله مدلسازی اولیه، تضمینکننده مونتاژ بدون نقص قطعات در مراحل بعدی ساخت است. هنگامی که سوراخها شکل هندسی دقیق و تلورانس ابعادی خود را در طول عملیات حفظ کنند، اتصال قطعات با استفاده از پیچ، پرچ یا پینهای صنعتی به راحتی و با بالاترین سطح اطمینان انجام میپذیرد. یک متخصص حرفهای با رعایت دقیق این اصول هندسی، از بروز خطاهای مونتاژ جلوگیری کرده و هزینههای ناشی از دوبارهکاری و تولید ضایعات را به حداقل ممکن میرساند.
نقش برشهای آزادسازی در جلوگیری از پارگی ورق
در فرایند تخصصی طراحی برای خمکاری، یکی از تکنیکهای بسیار حیاتی برای حفظ سلامت فیزیکی قطعات، استفاده از برشهای آزادسازی یا شیارهای تخلیه تنش است. هنگامی که تنها بخشی از یک لبه ورق فلزی تحت عملیات فرمدهی قرار میگیرد، تنشهای برشی و کششی بسیار بالایی در نواحی مرزی بین قسمت تغییر شکلیافته و قسمت ثابت ایجاد میشود. این تمرکز تنش، در صورت عدم مدیریت صحیح، منجر به ایجاد ترکهای ریز و در نهایت پارگی کامل ورق در منطقه انتقال خواهد شد. طراحان صنعتی برای خنثی کردن این نیروی مخرب، پیش از مرحله تولید، شکافهای کوچکی را در دو انتهای خط لبه تعبیه میکنند تا متریال فضای کافی برای کشش و جابجایی آزادانه داشته باشد.
اصول کلیدی در طراحی و اجرای برشهای آزادسازی به شرح زیر است:
- ابعاد استاندارد شیار: برای اثربخشی کامل، عرض برش آزادسازی باید حداقل برابر با ضخامت ورق فلزی باشد و عمق آن نیز باید به طور کامل از منطقه شعاع داخلی و منطقه تحت تنش عبور کند.
- هندسه و شکل ظاهری برش: این شکافها معمولا به صورت مستطیلی با انتهای گرد یا کاملا دایرهای ترسیم میشوند که هندسه دایرهای به دلیل توزیع یکنواختتر تنش، عملکرد بسیار مطلوبتری در جلوگیری از تمرکز نیرو دارد.
- تاثیر بر طول عمر محصول: تعبیه این شیارهای مهندسیشده نه تنها از شکستگی ورق در حین تولید جلوگیری میکند، بلکه مانع از ایجاد و گسترش ترکهای خستگی در طول دوره کارکرد قطعه شده و دوام نهایی محصول را تضمین مینماید.
پیادهسازی دقیق این تکنیک در نقشههای اجرایی، نشاندهنده تسلط کامل بر محدودیتهای فیزیکی دستگاههای سیانسی و رفتار مکانیکی فلزات است. با اعمال این برشها در مرحله مدلسازی، قطعه نهایی با لبههایی کاملا صاف، بدون هیچگونه اعوجاج و با بالاترین سطح کیفی از خط تولید خارج میشود. این رویکرد پیشگیرانه، هزینههای ناشی از ضایعات مواد اولیه را به شدت کاهش داده و روند ساخت باکسها و قطعات پیچیده صنعتی را بسیار هموارتر و ایمنتر میسازد.

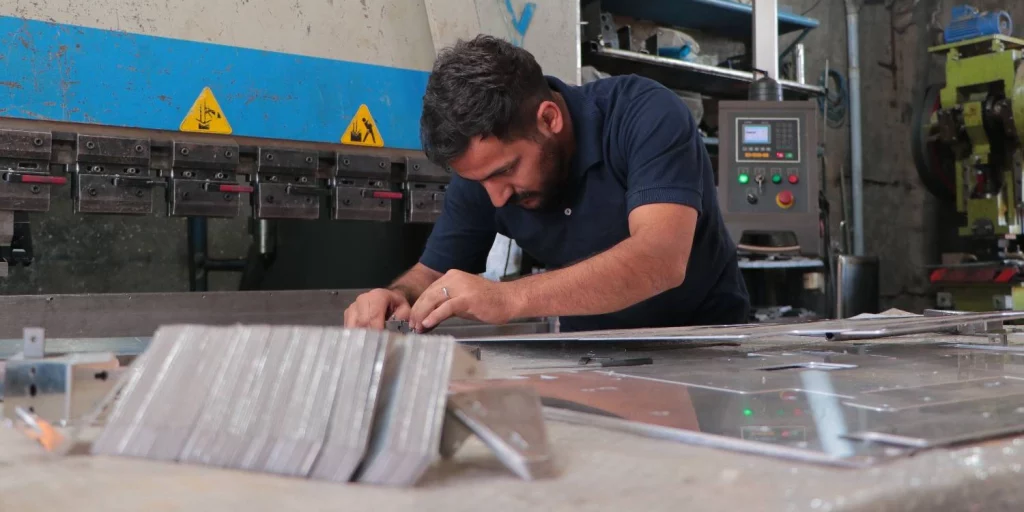

تاثیر جهت الیاف ورق بر کیفیت نهایی قطعه
یکی از ظرایف پنهان اما بسیار تاثیرگذار در فرایند طراحی برای خمکاری، توجه به ساختار متالورژیکی و جهت الیاف ورقهای فلزی است. در کارخانجات ذوب آهن و نورد، ورقها از طریق غلتکهای فشار قوی شکل میگیرند و این عملیات باعث میشود تا دانههای بلوری فلز در یک مسیر مشخص کشیده شده و ساختاری خطی یا اصطلاحا «راه ورق» را ایجاد کنند. رفتار مکانیکی فلز در برابر نیروهای دستگاه سیانسی، وابستگی شدیدی به این جهتگیری دارد. اگر طراح صنعتی بدون در نظر گرفتن این ساختار داخلی اقدام به تعیین خطوط شکلدهی نماید، احتمال بروز ترکهای سطحی یا حتی شکستگی کامل در لبههای قطعه نهایی به شدت افزایش مییابد.
اصول مربوط به مدیریت جهت الیاف در فرایند تولید قطعات صنعتی شامل موارد زیر است:
- خمکاری عمود بر جهت الیاف: این حالت ایدهآلترین و ایمنترین روش برای شکلدهی فلزات است؛ زیرا اعمال نیرو به صورت متقاطع بر ساختار خطی ورق، مانع از جدا شدن بافت فلز شده و بالاترین مقاومت را در برابر ترکخوردگی از خود نشان میدهد.
- خطرات فرمدهی موازی با بافت فلز: قرار دادن خطوط شکلدهی دقیقا در امتداد الیاف، فلز را در ضعیفترین حالت ساختاری خود تحت فشار قرار میدهد که نتیجه آن افت شدید کیفیت سطح بیرونی و افزایش چشمگیر احتمال پارگی ورق خواهد بود.
- استراتژی قطعات با خمهای چندجهته: در نقشهکشی قطعات پیچیدهای که نیاز به فرمدهی در جهات مختلف (مانند ساخت باکسها) دارند، بهترین راهکار مهندسی، قرار دادن الگوی گسترده قطعه با زاویه چهل و پنج درجه نسبت به جهت نورد ورق است تا تعادل مناسبی بین مقاومت تمام لبهها برقرار شود.
رعایت این اصول متالورژیک در نقشههای اولیه، تفاوت بین یک تولید بینقص و یک فرایند پرضایعات را رقم میزند. مهندسانی که این جزئیات ساختاری را لحاظ میکنند، به اپراتورهای کارگاه اجازه میدهند تا با خیالی آسوده تنظیمات دستگاه را انجام داده و قطعاتی با یکپارچگی ساختاری بینظیر تولید کنند. در نهایت، درک صحیح از رفتار فیزیکی مواد اولیه، کیفیت، زیبایی بصری و طول عمر قطعات تولید شده را به صورت تضمینی ارتقا میبخشد.
مدیریت تلورانسهای ابعادی در فرایند شکلدهی
یکی از چالشبرانگیزترین مراحل در پروسه تولید قطعات فلزی، کنترل ابعاد نهایی پس از اعمال فشارهای مکانیکی است. فلزات در دنیای واقعی رفتار کاملا ایدهآل و ریاضیوار از خود نشان نمیدهند و همواره مقداری انحراف از اندازههای اسمی در ذات این عملیات نهفته است. در طراحی برای خمکاری، تعیین تلورانسهای بسیار بسته و غیرمنطقی تنها به افزایش شدید هزینهها و ایجاد اختلافات فنی با واحدهای تولیدی منجر میشود. یک طراح صنعتی مجرب به خوبی میداند که پیشرفتهترین دستگاههای سیانسی نیز تحت تاثیر متغیرهای فیزیکی متعددی قرار دارند که دستیابی به ابعاد مطلق و بدون خطا را عملا غیرممکن میسازند.
عوامل کلیدی تاثیرگذار بر نوسانات ابعادی در فرایند فرمدهی فلزات شامل موارد زیر است:
- پدیده ذاتی برگشت فنری: تمامی آلیاژهای صنعتی تمایل دارند پس از برداشته شدن فشار سنبه دستگاه، تا حدودی به حالت اولیه خود بازگردند؛ این ویژگی ارتجاعی باعث تغییرات جزئی اما اجتنابناپذیر در زاویه و ابعاد نهایی قطعه میشود.
- نوسانات ضخامت ورقهای تجاری: ورقهای استاندارد موجود در بازار همواره دارای مقداری نوسان ضخامت در سطح خود هستند که همین اختلافهای دهم میلیمتری، به طور مستقیم بر محاسبات شعاع داخلی و دقت لبهها تاثیر میگذارد.
- تجمیع خطا در شکلدهیهای متوالی: زمانی که یک نقشه شامل چندین زاویه و لبه مختلف باشد، خطای مجاز هر مرحله به صورت تصاعدی با مراحل بعدی جمع شده و تلورانس نهایی قسمتهای انتهایی قطعه را به شکل چشمگیری افزایش میدهد.
در نظر گرفتن این محدودیتهای فیزیکی در زمان نقشهکشی، نیازمند هوشمندی و درک عمیق از فرایندهای کارگاهی است. با اعمال تلورانسهای منعطف و استاندارد در مستندات تولیدی، نه تنها زمان راهاندازی و تنظیمات دستگاه کاهش مییابد، بلکه فرایند کنترل کیفیت نیز با سرعت بیشتری انجام میپذیرد. در نهایت، قطعاتی که با پذیرش این واقعیتهای صنعتی طراحی شده باشند، بدون نیاز به چکشکاری یا اصلاحات ثانویه، به راحتی و با بالاترین دقت در مجموعههای مکانیکی بزرگتر مونتاژ خواهند شد.
سخن پایانی
توسعه و طراحی قطعات فلزی با هدف خمکاری سیانسی، فراتر از یک ترسیم ساده در نرمافزارهای مهندسی است؛ این فرآیند پیوند عمیقی با شناخت دقیق رفتار فیزیکی فلزات تحت تنشهای مکانیکی دارد. توجه به پارامترهای کلیدی نظیر تعیین شعاع داخلی مناسب، رعایت فواصل استاندارد سوراخها از لبه، تعبیه برشهای آزادسازی، شناخت جهت الیاف نورد و مدیریت واقعبینانه تلورانسها، تفاوت میان یک طرح تئوریک و یک قطعه صنعتی قابل تولید را رقم میزند. نادیده گرفتن هر یک از این اصول نه تنها هزینههای تولید و درصد ضایعات کارگاهی را به شدت افزایش میدهد، بلکه کیفیت ساختاری و استحکام نهایی محصول را نیز با چالشهای جدی مواجه خواهد کرد.
در نهایت، دستیابی به بالاترین کارایی در فرایند شکلدهی ورقهای فلزی مستلزم تعامل مداوم و نزدیک میان طراحان صنعتی و تکنسینهای کارگاه تولید است. بهینهسازی نقشه بر اساس ظرفیت ابزارهای موجود و رفتار فیزیکی آلیاژ مصرفی، تضمینکننده سرعت بالای مونتاژ، کاهش زمان تنظیم دستگاه و ارتقای کیفیت قطعات خروجی خواهد بود. به یاد داشته باشید که رعایت استانداردهای مهندسی مطرحشده در این راهنما، کلید طلایی عبور از چالشهای فنی در محیطهای صنعتی مدرن و تولید محصولات رقابتپذیر در ابعاد وسیع است.
