در صنایع فلزی، انتخاب دستگاه خمکاری فقط یک تصمیم فنی ساده نیست، بلکه مستقیماً بر کیفیت قطعه، سرعت تولید، هزینه تمامشده و حتی میزان ضایعات اثر میگذارد. وقتی صحبت از خمکاری ورق به میان میآید، تفاوت میان یک دستگاه دستی ساده با یک سیستم CNC پیشرفته میتواند نتیجه نهایی پروژه را کاملاً تغییر دهد. به همین دلیل، شناخت دقیق انواع دستگاههای موجود برای مدیران تولید، صاحبان کارگاهها و فعالان حوزه ساختوساز فلزی اهمیت زیادی دارد.
هر نوع دستگاه خمکاری برای شرایط خاصی طراحی شده است. برخی مدلها برای کارگاههای کوچک و تیراژ پایین مناسباند، در حالی که برخی دیگر برای تولید صنعتی، قطعات پیچیده و نیاز به دقت بالا استفاده میشوند. اگر بدون توجه به جنس ورق، ضخامت، زاویه خم، حجم سفارش و بودجه، دستگاه انتخاب شود، احتمال افت راندمان و افزایش هزینهها بسیار بالا میرود.
در این مقاله، انواع رایج دستگاه خمکاری ورق را از منظر عملکرد، مزایا، محدودیتها و کاربردهای واقعی بررسی میکنیم تا مشخص شود هر فناوری دقیقاً در چه شرایطی بهترین بازده را دارد. هدف این تحلیل، ارائه یک دید مقایسهای و کاربردی برای انتخاب آگاهانهتر است.
اگر برای پروژههای خود به خدمات خمکاری CNC تا طول ۶ متری نیاز دارید، «مجموعه تولیدی و خدمات صنعتی کمال» در کنار شماست.
فهرست مقاله
دستگاه خمکاری چیست و در صنعت ورقکاری چه نقشی دارد؟
دستگاه خمکاری تجهیزی است که برای تغییر شکل کنترلشده ورق فلزی بدون برش یا جداسازی ماده بهکار میرود. در این فرآیند، ورق تحت نیروی مشخصی قرار میگیرد تا در زاویه، شعاع و فرم موردنظر خم شود. دقت این عملیات اهمیت بالایی دارد، زیرا کوچکترین خطا در زاویه یا فشار میتواند باعث ناهماهنگی قطعه با طراحی نهایی شود.
تعریف فرآیند خمکاری ورق
خمکاری ورق یکی از اصلیترین عملیاتهای شکلدهی فلزات است که در آن، ورق از ناحیهای مشخص تحت تنش قرار میگیرد و بدون شکست، فرم جدیدی پیدا میکند. این فرآیند در ساخت قطعات صنعتی، تابلوهای برق، بدنه ماشینآلات، تجهیزات تهویه، قطعات ساختمانی و بسیاری از محصولات فلزی کاربرد دارد.
جایگاه دستگاه خمکاری در خطوط تولید صنعتی
در خطوط تولید مدرن، دستگاه خمکاری یکی از تجهیزات کلیدی پس از برش و پیش از مونتاژ محسوب میشود. کیفیت عملکرد این دستگاه مستقیماً بر دقت ابعادی قطعه، سرعت تحویل سفارش و یکنواختی تولید اثر میگذارد. به همین دلیل، انتخاب درست نوع دستگاه برای هر مجموعه، بخشی از استراتژی بهرهوری و کنترل کیفیت است.

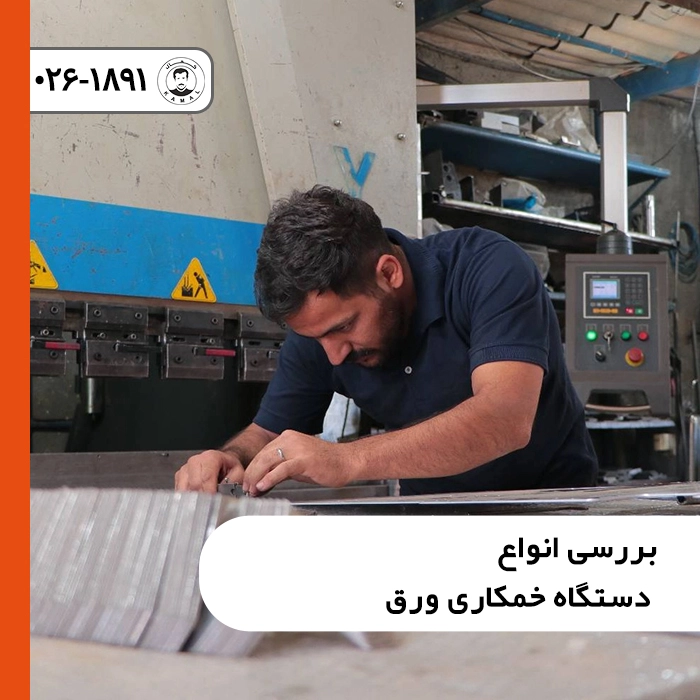

دستهبندی اصلی انواع دستگاه خمکاری ورق
انواع دستگاه خمکاری را میتوان بر اساس منبع تأمین نیرو، سطح اتوماسیون، دقت عملکرد و نوع کاربرد صنعتی دستهبندی کرد. این تقسیمبندی کمک میکند تفاوت واقعی میان دستگاهها فقط در ظاهر یا ابعاد دیده نشود، بلکه از منظر توان عملیاتی، هزینه بهرهبرداری و دامنه استفاده نیز ارزیابی شوند. در عمل، انتخاب درست زمانی ممکن میشود که این معیارها بهصورت همزمان بررسی شوند.
بررسی دستگاه خمکاری دستی
دستگاه خمکاری دستی سادهترین نوع تجهیزات خمکاری ورق است و معمولاً در کارگاههای کوچک، فعالیتهای سبک و پروژههایی با تیراژ محدود استفاده میشود. در این مدل، اعمال نیرو بهصورت مستقیم توسط اپراتور انجام میشود و میزان دقت، سرعت و یکنواختی خروجی تا حد زیادی به مهارت کاربر وابسته است. با وجود سادگی، این دستگاه هنوز در بسیاری از کاربردهای عمومی جایگاه خود را حفظ کرده است.
نحوه عملکرد دستگاه خمکاری دستی
در این نوع دستگاه، ورق روی بستر دستگاه قرار میگیرد و اپراتور با استفاده از اهرم یا مکانیزم فشاری، قطعه را در زاویه موردنظر خم میکند. کنترل فرآیند عمدتاً مکانیکی و غیراتوماتیک است و تنظیمات دستگاه محدود اما کاربردی است.
مزایا و محدودیتها
مهمترین مزیت این دستگاه خمکاری، قیمت پایین، تعمیرات ساده و عدم نیاز به زیرساخت پیچیده است. در مقابل، محدودیت اصلی آن به دقت کمتر، توان پایین در خمکاری ورقهای ضخیم و نامناسب بودن برای تولید انبوه مربوط میشود. بنابراین، این گزینه بیشتر برای کارگاههایی مناسب است که با قطعات ساده، سفارشهای کمحجم و بودجه محدود کار میکنند.
بررسی دستگاه خمکاری مکانیکی
دستگاه خمکاری مکانیکی نسبت به مدلهای دستی، توان و سرعت بیشتری دارد و در بسیاری از واحدهای تولیدی نیمهصنعتی مورد استفاده قرار میگیرد. در این دستگاه، نیروی خم از طریق مکانیزمهایی مانند فلایویل، چرخدنده، میللنگ یا سیستم انتقال قدرت مکانیکی ایجاد میشود. همین ویژگی باعث میشود عملکرد آن در چرخههای تکراری از ثبات بیشتری نسبت به روش دستی برخوردار باشد.
سازوکار عملکرد
در این نوع دستگاه خمکاری، انرژی مکانیکی ذخیره یا منتقل شده و سپس به نیروی فشاری برای خمکردن ورق تبدیل میشود. حرکت اجزای اصلی معمولاً با الگوی ثابت و قابل تکرار انجام میشود که برای عملیاتهای استاندارد مزیت مهمی بهشمار میآید.
مزایا، معایب و کاربردها
مزیت اصلی این دستگاه، سرعت مناسب، ساختار نسبتاً مقاوم و کارایی قابلقبول در تولیدهای تکراری است. با این حال، انعطافپذیری آن در مقایسه با دستگاههای هیدرولیک و CNC کمتر است و تنظیمات آن برای قطعات متنوع محدودتر خواهد بود. این مدل بیشتر در تولید قطعاتی کاربرد دارد که الگوی خم ثابت دارند و نیاز به تغییرات مکرر در پارامترهای فرآیند در آنها کم است.
بررسی دستگاه خمکاری هیدرولیک
دستگاه خمکاری هیدرولیک یکی از پرکاربردترین گزینهها در صنایع فلزکاری است، زیرا تعادل مناسبی میان قدرت، دقت و انعطافپذیری ایجاد میکند. در این سیستم، نیروی لازم برای خمکردن ورق از طریق فشار روغن در مدار هیدرولیک تأمین میشود. این ویژگی باعث میشود دستگاه بتواند ورقهای ضخیمتر را با کنترل بهتر و فشار یکنواختتر خم کند. به همین دلیل، در بسیاری از کارگاههای حرفهای و خطوط تولید صنعتی، این نوع دستگاه انتخاب اصلی محسوب میشود.
مکانیزم عملکرد سیستم هیدرولیک
در این نوع دستگاه خمکاری، پمپ هیدرولیک فشار لازم را ایجاد میکند و سیال تحت فشار، جکها یا سیلندرها را به حرکت درمیآورد. این حرکت به سنبه و ماتریس منتقل میشود و عملیات خم با نیروی قابلکنترل انجام میگیرد.
نقاط قوت در پروژههای صنعتی
مزیت مهم این دستگاه، توان بالا در خمکاری ورقهای ضخیم، کنترل بهتر فشار و امکان اجرای خمهای متنوع با دقت مناسب است. همچنین در بسیاری از مدلها، تنظیم پارامترها سادهتر از سیستمهای مکانیکی انجام میشود و برای کاربردهای صنعتی انعطاف بیشتری وجود دارد.
محدودیتها و ملاحظات نگهداری
در کنار مزایا، دستگاه خمکاری هیدرولیک به نگهداری دقیق مدار روغن، آببندی مناسب و سرویس منظم وابسته است. نشتی روغن، افت فشار یا استهلاک قطعات هیدرولیکی میتواند بر کیفیت عملکرد اثر منفی بگذارد. همچنین هزینه خرید و تعمیر آن معمولاً از مدلهای سادهتر بیشتر است.
بررسی دستگاه خمکاری پنوماتیک
دستگاه خمکاری پنوماتیک از فشار هوای فشرده برای ایجاد نیروی خم استفاده میکند و معمولاً در کاربردهایی بهکار میرود که سرعت عمل، سادگی سیستم و فشار کاری متوسط اهمیت بیشتری از توان بسیار بالا داشته باشد. این دستگاهها در برخی خطوط تولید سبک و فرآیندهای نیمهاتوماتیک کاربرد دارند و بهدلیل ساختار تمیزتر نسبت به برخی سیستمهای روغنی، در محیطهای خاص نیز مورد توجه قرار میگیرند.
عملکرد مبتنی بر فشار هوا
در این نوع دستگاه خمکاری، کمپرسور هوا فشار لازم را تأمین میکند و این فشار از طریق مدار پنوماتیک به عملگرها منتقل میشود. سپس نیروی حاصل برای حرکت بخش خمکننده و اعمال فشار روی ورق استفاده میشود.
مزایا و محدودیتهای عملیاتی
از مزایای این دستگاه میتوان به سرعت مناسب، ساختار نسبتاً ساده، تمیزی بیشتر در محیط کار و نگهداری سادهتر در برخی کاربردها اشاره کرد. با این حال، توان آن معمولاً از دستگاه خمکاری هیدرولیک کمتر است و برای ورقهای ضخیم یا عملیاتهای سنگین گزینه ایدهآلی محسوب نمیشود. بنابراین، استفاده از آن بیشتر به فرآیندهای سبک، قطعات کوچکتر و نیازهای تولیدی محدودتر وابسته است.
بررسی دستگاه خمکاری CNC
دستگاه خمکاری CNC پیشرفتهترین نوع سیستمهای خمکاری ورق محسوب میشود و بر پایه کنترل عددی کامپیوتری (Computer Numerical Control) کار میکند. در این فناوری، تمامی پارامترهای خم مانند زاویه، عمق نفوذ، فشار، موقعیت ورق و ترتیب عملیات از طریق نرمافزار کنترل میشود. این سطح از اتوماسیون، دقت و تکرارپذیری را به شکل چشمگیری افزایش میدهد و خطای انسانی را به حداقل میرساند.
نقش کنترل عددی در دقت خمکاری
در این نوع دستگاه خمکاری، اپراتور برنامه خم را در سیستم وارد میکند و دستگاه بر اساس دادههای عددی، عملیات را با دقت بالا اجرا میکند. کنترل دیجیتال باعث میشود زاویه خم در هر بار تکرار، با انحراف بسیار کم انجام شود.
مزایا در تولید انبوه و قطعات پیچیده
مزیت کلیدی این دستگاه، قابلیت اجرای خمهای چندمرحلهای، قطعات پیچیده و تیراژ بالا با کیفیت یکنواخت است. همچنین امکان ذخیره برنامهها، کاهش ضایعات و افزایش سرعت تنظیمات از دیگر نقاط قوت آن محسوب میشود.
چالشهای سرمایهگذاری و بهرهبرداری
در مقابل، دستگاه خمکاری CNC هزینه اولیه بالاتری دارد و نیازمند اپراتور آموزشدیده و نگهداری تخصصیتر است. سرمایهگذاری در این سیستم زمانی توجیهپذیر است که حجم تولید، دقت موردنیاز و پیچیدگی قطعات بالا باشد.
مقایسه انواع دستگاه خمکاری از نظر دقت، سرعت، هزینه و کاربرد
انتخاب دستگاه خمکاری مناسب زمانی منطقی خواهد بود که انواع مختلف آن از نظر شاخصهای کلیدی مانند دقت، سرعت تولید، هزینه سرمایهگذاری و حوزه کاربرد با یکدیگر مقایسه شوند. هر فناوری خمکاری برای شرایط خاصی بهینه شده است و درک این تفاوتها به تصمیمگیری بهتر در محیطهای صنعتی کمک میکند.
مقایسه برای کارگاههای کوچک
در کارگاههای کوچک که حجم سفارش محدود است، معمولاً دستگاه خمکاری دستی یا مکانیکی گزینه مناسبتری محسوب میشود. هزینه خرید این دستگاهها پایینتر است و نیاز به زیرساخت پیچیده یا آموزش تخصصی ندارند.
مقایسه برای خطوط تولید نیمهصنعتی
در واحدهای تولیدی با تیراژ متوسط، دستگاههای هیدرولیک یا پنوماتیک عملکرد بهتری دارند. این نوع دستگاه خمکاری توان بیشتری برای خمکاری ورقهای متنوع ارائه میدهد و در عین حال هزینه آن نسبت به سیستمهای کاملاً اتوماتیک پایینتر است.
مقایسه برای صنایع بزرگ و دقیق
در صنایع بزرگ، خودروسازی، تولید تجهیزات صنعتی یا قطعات دقیق فلزی، دستگاه خمکاری CNC انتخاب اصلی محسوب میشود. این سیستمها دقت بالا، تکرارپذیری عالی و امکان اجرای قطعات پیچیده را فراهم میکنند.
مهمترین معیارهای انتخاب دستگاه خمکاری مناسب
انتخاب دستگاه خمکاری مناسب فقط به نوع فناوری دستگاه محدود نمیشود و باید مجموعهای از عوامل فنی و اقتصادی بهصورت همزمان بررسی شوند. اگر این معیارها در زمان خرید یا راهاندازی خط تولید بهدرستی ارزیابی نشوند، ممکن است دستگاه انتخابشده پاسخگوی نیاز واقعی مجموعه نباشد و هزینههای عملیاتی افزایش پیدا کند.
جنس و ضخامت ورق
یکی از مهمترین فاکتورها در انتخاب دستگاه خمکاری، نوع متریال و ضخامت ورق است. ورقهای ضخیم یا آلیاژهای مقاوم معمولاً به دستگاههایی با توان بالاتر مانند سیستمهای هیدرولیک نیاز دارند.
تیراژ تولید
حجم تولید نیز نقش تعیینکنندهای دارد. در تیراژهای پایین، دستگاههای سادهتر اقتصادیتر هستند؛ اما برای تولید انبوه، استفاده از دستگاه خمکاری CNC یا هیدرولیک باعث افزایش سرعت و کاهش خطای انسانی میشود.
دقت موردنیاز و پیچیدگی قطعه
اگر قطعات دارای زاویههای دقیق یا خمهای چندمرحلهای باشند، دستگاههای پیشرفتهتر گزینه مناسبتری خواهند بود. در چنین شرایطی، دستگاه خمکاری CNC میتواند دقت و تکرارپذیری بالاتری ارائه دهد.
بودجه خرید و هزینه نگهداری
در نهایت، هزینه سرمایهگذاری اولیه و هزینههای نگهداری نیز باید در نظر گرفته شود. برخی انواع دستگاه خمکاری قیمت خرید پایینتری دارند اما در بلندمدت ممکن است محدودیتهایی در بهرهوری یا ظرفیت تولید ایجاد کنند.
سخن پایانی
انتخاب دستگاه خمکاری مناسب یکی از تصمیمهای مهم در فرآیندهای ورقکاری و تولید قطعات فلزی است. هر نوع دستگاه بر اساس منبع تأمین نیرو، سطح دقت و میزان اتوماسیون، کاربرد متفاوتی در صنعت دارد. دستگاههای دستی برای کارگاههای کوچک و سفارشهای محدود مناسب هستند، در حالی که مدلهای مکانیکی و پنوماتیک در تولیدهای نیمهصنعتی عملکرد قابلقبولی ارائه میدهند.
در مقابل، دستگاه خمکاری هیدرولیک به دلیل قدرت بالا و انعطافپذیری مناسب، یکی از گزینههای رایج در بسیاری از واحدهای صنعتی محسوب میشود. این دستگاه توانایی خمکاری ورقهای ضخیمتر را دارد و در پروژههایی که نیاز به کنترل دقیق فشار وجود دارد، کارایی بالایی نشان میدهد. در سطح پیشرفتهتر نیز دستگاههای CNC قرار دارند که با استفاده از کنترل عددی، امکان اجرای خمهای پیچیده با دقت بالا و تکرارپذیری بسیار دقیق را فراهم میکنند.
در نهایت، انتخاب بهترین دستگاه خمکاری باید بر اساس عواملی مانند جنس و ضخامت ورق، حجم تولید، دقت موردنیاز و بودجه سرمایهگذاری انجام شود. بررسی دقیق این فاکتورها کمک میکند تا دستگاهی انتخاب شود که علاوه بر پاسخگویی به نیازهای فعلی، در بلندمدت نیز بهرهوری و کیفیت تولید را حفظ کند.
