سرعت هوابرش CNC، یکی از حیاتیترین پارامترهایی است که کیفیت برش، بهرهوری و هزینههای عملیاتی را تعیین میکند. انتخاب سرعت نامناسب، میتواند منجر به برش ناقص، سرباره زیاد، لبههای ناهموار و حتی سوختگی ورق شود. از طرف دیگر، سرعت بسیار پایین نیز بهرهوری را کاهش داده و زمان تولید را افزایش میدهد. به همین دلیل، داشتن یک جدول استاندارد سرعت هوابرش CNC که بر اساس ضخامت ورق و نوع گاز تنظیم شده باشد، برای هر اپراتور و تکنسین ضروری است.
در این مقاله، قصد داریم به طور جامع، جدول استاندارد سرعت هوابرش CNC را بر اساس ضخامت ورق، نوع گاز سوختی (استیلن و پروپان) و سایز نازل ارائه دهیم. ابتدا به اهمیت سرعت برش و عوامل مؤثر بر آن میپردازیم. سپس جداول استاندارد برای گاز استیلن و گاز پروپان را به تفکیک ارائه میکنیم. در ادامه، نکات کلیدی در انتخاب سرعت بهینه و تنظیمات مرتبط را بررسی مینماییم و در نهایت، با جمعبندی دو بخشی و پاسخ به سؤالات رایج، شما را برای دستیابی به برشهای باکیفیت راهنمایی خواهیم کرد.
پس اگر به دنبال درک کامل از سرعت هوابرش CNC و انتخاب صحیح آن بر اساس ضخامت ورق هستید، تا انتهای این مقاله با ما همراه باشید.
فهرست مقاله
اهمیت سرعت برش و عوامل مؤثر بر آن
سرعت برش در هوابرش CNC، به معنای سرعت حرکت مشعل روی سطح ورق است که معمولاً بر حسب اینچ بر دقیقه (IPM) یا میلیمتر بر دقیقه (mm/min) بیان میشود. انتخاب سرعت مناسب، تعادل ظریفی بین کیفیت برش و بهرهوری است. سرعت بسیار بالا، باعث میشود شعله زمان کافی برای نفوذ کامل به فلز نداشته باشد و در نتیجه، برش ناقص و لبههای ناهموار ایجاد شود. از سوی دیگر، سرعت بسیار پایین نیز ضمن کاهش بهرهوری، میتواند باعث گرمای بیش از حد، پلیسههای زیاد و حتی تغییر شکل قطعه شود.
عوامل مؤثر بر سرعت برش هوابرش CNC:
ضخامت ورق: با افزایش ضخامت، سرعت برش به طور طبیعی کاهش مییابد. این کاهش، در هوابرش CNC بسیار کمتر از پلاسما و لیزر است.
نوع گاز سوختی: استیلن به دلیل دمای شعله بالاتر (۳۱۰۰-۳۵۰۰ درجه)، سرعت برش بیشتری نسبت به پروپان (۲۸۰۰ درجه) ارائه میدهد.
سایز نازل: نازل با سایز مناسب، شعله متمرکزتر و پرقدرتتری تولید میکند که سرعت برش را افزایش میدهد.
کیفیت و خلوص اکسیژن: اکسیژن با خلوص بالا (۹۹/۵ درصد یا بیشتر)، سرعت برش را به طور قابلتوجهی افزایش میدهد.
نوع فلز: فولاد کم کربن، سرعت برش بالاتری نسبت به فولادهای آلیاژی و ضدزنگ دارد.
جدول استاندارد سرعت هوابرش CNC با گاز استیلن
گاز استیلن، رایجترین گاز سوختی در هوابرش CNC است که به دلیل دمای شعله بالا، سرعت برش مناسبی ارائه میدهد. جدول زیر، سرعت استاندارد هوابرش CNC را بر اساس ضخامت ورق و سایز نازل (Tip Number) با گاز استیلن نشان میدهد:
| ضخامت ورق (اینچ) | ضخامت ورق (میلیمتر) | سایز نازل (Tip) | سرعت برش (IPM) | سرعت برش (mm/min) |
|---|---|---|---|---|
| ۱/۸ | ۳/۲ | 000 | ۲۰-۲۸ | ۵۰۸-۷۱۱ |
| ۱/۴ | ۶/۴ | 00 | ۱۴-۱۸ | ۳۵۶-۴۵۷ |
| ۳/۸ | ۹/۵ | 0 | ۱۰-۱۴ | ۲۵۴-۳۵۶ |
| ۱/۲ | ۱۲/۷ | 1 | ۸-۱۲ | ۲۰۳-۳۰۵ |
| ۳/۴ | ۱۹ | 2 | ۶-۹ | ۱۵۲-۲۲۹ |
| ۱ | ۲۵/۴ | 3 | ۵-۷ | ۱۲۷-۱۷۸ |
| ۱/۲ ۱ | ۳۸ | 4 | ۳-۵ | ۷۶-۱۲۷ |
| ۲ | ۵۰/۸ | 5 | ۲-۴ | ۵۱-۱۰۲ |
این جدول، مقادیر تقریبی و شروعکننده برای برش فولاد کم کربن با استیلن را ارائه میدهد. برای ضخامتهای بالاتر از ۲ اینچ، سرعت برش به تدریج کاهش مییابد و معمولاً به کمتر از ۲ IPM میرسد .

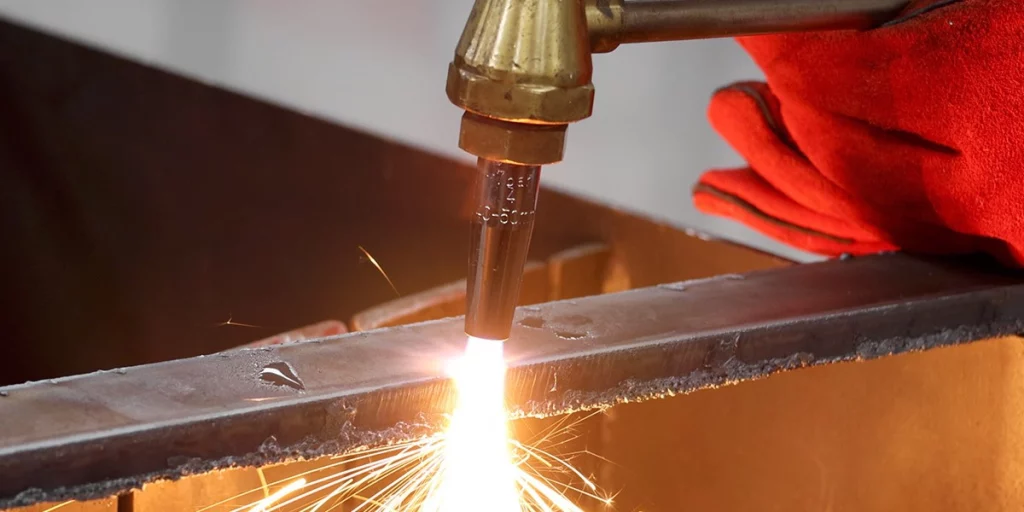

جدول استاندارد سرعت هوابرش CNC با گاز پروپان
گاز پروپان، به دلیل قیمت پایینتر و ایمنی بیشتر، در بسیاری از کارگاههای صنعتی مورد استفاده قرار میگیرد. با این حال، دمای شعله پایینتر آن باعث میشود که سرعت برش نسبت به استیلن کمتر باشد. جدول زیر، سرعت استاندارد هوابرش CNC را با گاز پروپان ارائه میدهد:
| ضخامت ورق (اینچ) | ضخامت ورق (میلیمتر) | سایز نازل (Tip) | سرعت برش (IPM) | سرعت برش (mm/min) |
|---|---|---|---|---|
| ۱/۸ | ۳/۲ | 1-GPP | ۱۶-۲۲ | ۴۰۶-۵۵۹ |
| ۱/۴ | ۶/۴ | 2-GPP | ۱۲-۱۶ | ۳۰۵-۴۰۶ |
| ۳/۸ | ۹/۵ | 3-GPP | ۹-۱۲ | ۲۲۹-۳۰۵ |
| ۱/۲ | ۱۲/۷ | 4-GPP | ۷-۱۰ | ۱۷۸-۲۵۴ |
| ۳/۴ | ۱۹ | 5-GPP | ۵-۸ | ۱۲۷-۲۰۳ |
| ۱ | ۲۵/۴ | 6-GPP | ۴-۶ | ۱۰۲-۱۵۲ |
همانطور که مشاهده میشود، سرعت برش با پروپان در مقایسه با استیلن، به طور متوسط ۱۰ تا ۲۰ درصد کمتر است. با این حال، برای ضخامتهای بالا (بالای ۵۰ میلیمتر)، پروپان به دلیل توزیع حرارت یکنواختتر و هزینه کمتر، گزینه اقتصادیتری محسوب میشود .
جدول سرعت هوابرش CNC بر اساس سایز نازل (Koike)
جدول زیر، سرعت استاندارد هوابرش CNC را بر اساس سایز نازل (Tip No.) و ضخامت ورق برای فولاد کم کربن ارائه میدهد. این جدول، بر اساس دادههای فنی شرکت Koike (یکی از تولیدکنندگان معتبر نازل و تجهیزات برش) تنظیم شده است:
| سایز نازل (Tip No.) | ضخامت ورق (میلیمتر) | سرعت برش (mm/min) | عرض برش (mm) |
|---|---|---|---|
| 00 | ۳ | ۶۸۰ | ۱/۰ |
| 0 | ۶ | ۶۱۰ | ۱/۳ |
| 0 | ۱۰ | ۵۶۰ | ۱/۵ |
| 1 | ۱۲/۵ | ۵۳۰ | ۱/۸ |
| 2 | ۱۹ | ۴۶۰ | ۲/۰ |
| 2 | ۲۵ | ۴۳۰ | ۲/۰ |
| 3 | ۳۸ | ۳۵۵ | ۲/۳ |
| 4 | ۵۰ | ۳۲۰ | ۲/۸ |
| 5 | ۶۰ | ۲۸۰ | ۳/۰ |
| 5 | ۷۵ | ۲۵۰ | ۳/۰ |
| 6 | ۱۰۰ | ۲۰۰ | ۳/۶ |
| 6 | ۱۲۵ | ۱۸۰ | ۳/۶ |
| 7 | ۱۵۰ | ۱۵۰ | ۴/۱ |
| 7 | ۲۰۰ | ۱۳۰ | ۴/۳ |
| 8 | ۲۵۰ | ۸۰ | ۵/۶ |
| 8 | ۳۰۰ | ۵۰ | – |
این جدول، یک راهنمای عملی برای انتخاب سرعت هوابرش CNC بر اساس سایز نازل و ضخامت ورق ارائه میدهد. همانطور که مشاهده میشود، با افزایش ضخامت ورق، سرعت برش به طور قابلتوجهی کاهش مییابد و سایز نازل نیز باید بزرگتر شود تا جریان اکسیژن کافی برای برش فراهم شود .
نکات کلیدی در انتخاب سرعت بهینه هوابرش CNC
انتخاب سرعت بهینه هوابرش CNC، فراتر از یک عدد ثابت در جدول است و باید با توجه به شرایط واقعی کارگاه تنظیم شود. در ادامه، نکات کلیدی برای دستیابی به بهترین نتیجه ارائه میشود:
۱. تنظیم سرعت بر اساس کیفیت مورد نظر:
برای کیفیت برش بالا (لبههای صاف و بدون سرباره)، سرعت را در محدوده پایینتر جدول انتخاب کنید.
برای بهرهوری بالا (سرعت تولید)، سرعت را در محدوده بالاتر جدول انتخاب کنید، اما انتظار کیفیت متوسط را داشته باشید.
۲. تنظیم سرعت بر اساس نوع فلز:
فولاد کم کربن: سرعتهای جدول فوق قابل استفاده است.
فولاد آلیاژی و ضدزنگ: سرعت برش را ۱۰ تا ۲۰ درصد کاهش دهید.
فولادهای ضخیم و ریختهگری: سرعت را در محدوده پایینتر انتخاب کنید.
۳. تنظیم سرعت بر اساس خلوص اکسیژن:
اگر خلوص اکسیژن کمتر از ۹۹/۵ درصد است، سرعت برش را ۱۰ تا ۲۵ درصد کاهش دهید.
برای خلوص اکسیژن زیر ۹۸ درصد، سرعت را تا ۵۰ درصد کاهش دهید.
۴. تنظیم سرعت بر اساس دمای ورق:
دمای ورق باید بین ۱۰ تا ۵۰ درجه سانتیگراد باشد. دمای پایینتر یا بالاتر، نیاز به تنظیم سرعت دارد .
۵. تنظیم سرعت بر اساس فاصله نازل:
فاصله نازل تا ورق باید در محدوده ۳ تا ۱۰ میلیمتر باشد. فاصله بیشتر، سرعت را کاهش میدهد.
۶. انجام تست آزمایشی:
قبل از شروع برش اصلی، یک تست آزمایشی روی قطعهای کوچک انجام دهید تا سرعت بهینه را پیدا کنید.
۷. تنظیم سرعت در حین برش:
اگر در حین برش، متوجه پلیسه زیاد شدید، سرعت را افزایش دهید.
اگر برش ناقص یا سوختگی لبه مشاهده کردید، سرعت را کاهش دهید.
سخن پایانی
سرعت هوابرش CNC، یکی از مهمترین پارامترهایی است که کیفیت برش، بهرهوری و هزینههای عملیاتی را تعیین میکند. همانطور که بررسی کردیم، جدول استاندارد سرعت هوابرش CNC بر اساس ضخامت ورق، نوع گاز سوختی و سایز نازل، یک راهنمای عملی برای انتخاب سرعت مناسب ارائه میدهد. با گاز استیلن، سرعت برش به طور متوسط ۱۰ تا ۲۰ درصد بیشتر از پروپان است، اما پروپان برای ضخامتهای بالا و برشهای طولانی، اقتصادیتر محسوب میشود. همچنین، سایز نازل باید با ضخامت ورق تناسب داشته باشد تا جریان اکسیژن کافی برای برش فراهم شود.
توصیه نهایی ما این است که جداول استاندارد را به عنوان نقطه شروع در نظر بگیرید و سرعت برش را با توجه به شرایط واقعی کارگاه، نوع فلز، خلوص اکسیژن و کیفیت مورد نظر تنظیم کنید. انجام تست آزمایشی قبل از برش اصلی و پایش مداوم کیفیت لبه برش، بهترین راه برای یافتن سرعت بهینه است. با رعایت این اصول، میتوانید از هوابرش CNC خود به عنوان ابزاری کارآمد، دقیق و اقتصادی برای برش ورقهای فلزی استفاده کنید و برشهایی با کیفیت بالا و کمترین میزان ضایعات تولید نمایید.
