در دنیای مهندسی ورقکاری و تولید قطعات فلزی با استفاده از دستگاههای پرس بریک سیانسی، یکی از حیاتیترین مفاهیم برای دستیابی به دقت ابعادی بینقص، درک رفتار فیزیکی فلز در حین تغییر شکل است. کسر خم در واقع حلقه مفقوده میان طراحی سهبعدی در نرمافزارهای مهندسی و قطعه برشخورده دوبعدی در زیر دستگاه برش است. به عنوان یک متخصص در زمینه ورقکاری، باید اشاره کنم که بدون محاسبه دقیق این پارامتر، قطعه نهایی شما پس از مرحله خمکاری، همواره دارای خطای ابعادی (معمولاً بزرگتر از حد انتظار) خواهد بود. کسر خم مقداری است که باید از مجموع طولهای ظاهری لبههای خارجی قطعه کم شود تا طول واقعی و دقیق ورق خام یا همان نقشه گسترده به دست آید.
فهرست مقاله
مکانیزم فیزیکی و دلیل بروز کسر خم
برای درک چرایی ایجاد کسر خم، باید به اتفاقاتی که درون ضخامت ورق در لحظه اعمال فشار سنبه میافتد، نگاهی دقیق بیندازیم. زمانی که یک ورق فلزی تحت زاویهای مشخص خم میشود، ساختار متالورژیکی آن در ناحیه خم دچار دوگانگی میشود. لایه بیرونی ورق که در تماس با ماتریس است، تحت تنش کششی قرار گرفته و طول آن افزایش مییابد. در مقابل، لایه داخلی ورق که در تماس با سنبه است، تحت تنش فشاری قرار گرفته و متراکم میشود.
در میان این دو لایه متضاد، یک مرز فرضی وجود دارد که نه کشیده میشود و نه فشرده؛ به این مرز «تار خنثی» میگویند. در حالت تخت، تار خنثی دقیقاً در مرکز ضخامت ورق قرار دارد، اما به محض اعمال فشار و شروع عملیات، این تار به سمت شعاع داخلی (لایه فشرده شده) حرکت میکند. همین پدیده کشیدگی در لایههای بیرونی باعث میشود که متریال در ناحیه زاویه، مقداری به اصطلاح کش بیاید. بنابراین، طول ورق تختی که برای تولید یک قطعه نیاز داریم، همیشه کمتر از مجموع طول لبههای خارجی آن قطعه در حالت خمشده است. مقدار این تفاوت، همان کسر خم است.
کاربرد محاسبات در استخراج نقشه گسترده
کاربرد اصلی کسر خم، محاسبه دقیق طول گسترده برای تغذیه دستگاههای برش لیزر یا پانچ سیانسی است. زمانی که طراح یک حجم سهبعدی را در نرمافزارهای مهندسی پیادهسازی میکند، نرمافزار برای باز کردن قطعه و ارائه فایل دوبعدی، نیازمند اعمال پارامترهای جبرانی است.
در بیان مفهومی این محاسبات، برای رسیدن به طول دقیق ورق گسترده پیش از خمکاری، ابتدا باید طول لبههای خارجی قطعه پس از خمکاری (از لبه ورق تا راس زاویه بیرونی) را با هم جمع کرده و سپس مقدار کسر خم را از آن کم کنیم. این محاسبات نشان میدهند که مهندس طراح برای استخراج یک فایل بینقص، باید بداند متریال دقیقاً چه رفتاری از خود نشان میدهد تا با کسر کردن مقدار اضافی، نقشه برش را در بهینهترین حالت ممکن استخراج کند و یک فایل خمکاری سیانسی کاملاً استاندارد و اجرایی را به سالن تولید ارائه دهد.

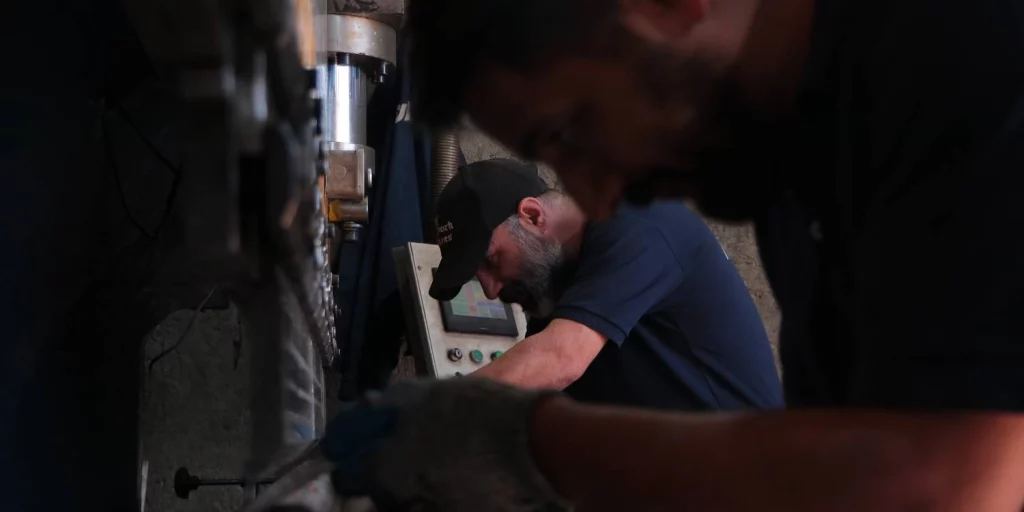

عوامل مؤثر بر تعیین دقیق مقدار کسر خم
مقدار کسر خم به هیچ عنوان یک ثابت ریاضیاتی مستقل نیست، بلکه هویتی کاملاً پویا دارد که در درجه اول تحت سیطره ضخامت ورق و خواص متالورژیکی متریال قرار دارد. هرچه ضخامت ورق فلزی افزایش یابد، فاصله میان تار خنثی و لایههای بیرونی بیشتر شده و در نتیجه، حجم متریالی که در شعاع بیرونی تحت تنش کششی قرار میگیرد، به شدت بسط مییابد که این امر مستقیماً عدد کسر خم را بالا میبرد. از سوی دیگر، ذات آلیاژ و خواص مکانیکی آن نظیر نقطه تسلیم و استحکام کششی نقش محوری ایفا میکنند؛ برای مثال، رفتار ارتجاعی و میزان کشآمدگی یک ورق از جنس فولاد ضدزنگ با ورق آلومینیومی در شرایط اعمال فشار یکسان، کاملاً متمایز است. همین تفاوتهای بنیادین در ساختار مولکولی فلزات ایجاب میکند که برای هر نوع آلیاژ با ضخامت مشخص، محاسبات جبرانی به صورت کاملاً اختصاصی و مجزا انجام پذیرد.
دومین عامل تعیینکننده که غالباً در محاسبات تئوریک نادیده گرفته میشود، نقش حیاتی ابزارآلات مستقر بر روی دستگاه پرس بریک است. هندسه سنبه و ماتریس به عنوان شکلدهندگان نهایی قطعه، تأثیر مستقیمی بر شعاع داخلی و موقعیت تار خنثی دارند. شعاع نوک سنبه دقیقاً همان شعاعی است که در داخل زاویه قطعه ایجاد میشود و هرگونه تغییر در این شعاع، میزان فشردهسازی لایه داخلی را دگرگون میکند. به موازات آن، عرض دهانه ماتریس نیز تعیین میکند که ورق با چه شیب و تحت چه توزیع نیرویی به درون شیار کشیده شود. تغییر عرض ماتریس حتی برای یک ورق با ضخامت و جنس کاملاً یکسان، رفتار خمشی فلز را به کلی تغییر داده و نیازمند تعریف عدد جدیدی برای کسر خم است. آگاهی طراح از نوع و ابعاد دقیق ابزارآلات موجود در سالن تولید، شرط اصلی برای استخراج نقشه گسترده استاندارد است.
سومین مؤلفه کلیدی، زاویه نهایی قطعه و دینامیک ماشینکاری است که یکپارچگی فرآیند تولید را تضمین میکند. زاویه اجرای عملیات، چه یک زاویه تند، باز و یا قائمه باشد، مستقیماً طول کمانی از ورق را که درگیر تنشهای متضاد میشود، تعیین مینماید. هرچه زاویه تندتر باشد، تمرکز تنش و میزان کشش ورق در ناحیه راس زاویه بیشتر خواهد بود. در یک محیط صنعتی پیشرو، تمامی این متغیرهای فیزیکی اعم از جنس، ضخامت، نوع ابزار و شعاع ماشینکاری باید به دقت آزمایش شده و نتایج آنها به صورت جداول مرجع در اختیار دفتر فنی قرار گیرد. تنها با تلفیق این دادههای تجربی و بومیسازی شده با نرمافزارهای مهندسی است که طراح قادر خواهد بود یک فایل خمکاری CNC بینقص، اجرایی و کاملاً منطبق بر واقعیتهای کارگاه تولیدی را جهت برشکاری نهایی بهینهسازی نماید.
سخن پایانی
درک عمیق و اعمال مهندسیشده کسر خم، مرز قاطع میان یک سیستم تولیدی ناب و یک ساختار سنتی مبتنی بر آزمون و خطاست. در صورتی که این محاسبات حیاتی در فاز طراحی نادیده گرفته شوند یا صرفاً با تکیه بر حدس و گمان تعیین گردند، قطعات برشخورده پس از عبور از ایستگاه فرمدهی، با خطاهای ابعادی انباشته و لبههای بلندتر یا کوتاهتر از حد مجاز مواجه خواهند شد. این عدم تطابق ابعادی، نه تنها باعث افزایش چشمگیر ضایعات و هدررفت متریال خام ارزشمند میشود، بلکه ایستگاههای بعدی نظیر مونتاژ، جوشکاری و کنترل نهایی را با چالشهای گلوگاهی و توقفات پرهزینه روبرو میسازد و در نهایت، یکپارچگی کل محصول را به خطر میاندازد.
به عنوان یک استاندارد قطعی در صنایع فلزی مدرن، واحدهای طراحی مهندسی باید همواره رویکردی دادهمحور اتخاذ نموده و مقادیر جبرانی خود را بر اساس تستهای فیزیکی مستمر روی ماشینآلات بهروزرسانی کنند. با تغذیه نرمافزارهای مدلسازی از این دادههای دقیق و کالیبره شده، نقشههای گسترده با بالاترین سطح از قابلیت اطمینان استخراج میشوند. این همافزایی میان دانش طراحی تئوریک و واقعیتهای میدانی خط تولید تضمین میکند که هندسه سهبعدی تأیید شده توسط مشتری، با بالاترین دقت ابعادی در دنیای واقعی خلق شده و کل زنجیره تأمین با حداکثر بهرهوری، سرعت و بدون نیاز به هیچگونه دوبارهکاری به فعالیت خود ادامه دهد.
