در دنیای ساختوساز صنعتی، جایی که تفاوت میان یک قطعه بینقص و یک ضایعات فلزی، گاهی تنها در کسری از میلیمتر نهفته است، درک مفاهیم بنیادی اهمیت حیاتی دارد. بسیاری از طراحان و حتی تکنسینهای تازهکار، خمکاری را صرفاً فشاری مکانیکی برای تغییر شکل ورق میبینند؛ اما واقعیت این است که ما در حال بازی با ساختار مولکولی فلز هستیم. انتخاب صحیح شعاع خمکاری، ستون فقراتِ رسیدن به تلرانسهای ابعادی دقیق و تضمین سلامت ساختاری قطعه در درازمدت است. وقتی نقشههای مهندسی با واقعیتهای فیزیکی کارگاه CNC همخوانی نداشته باشند، نتیجه چیزی جز ترکخوردگی، برگشت فنری (Springback) غیرقابلکنترل و افزایش هزینههای تولید نخواهد بود. این راهنما برای کسانی نوشته شده است که میخواهند از سطح کاربری عبور کرده و به عمق دانش فنیِ فرمدهی فلزات نفوذ کنند. ما در اینجا قرار نیست کلیگویی کنیم؛ قرار است پارامترهای مهندسی که کیفیت نهایی قطعه شما را تعیین میکنند، کالبدشکافی کنیم.
فهرست مقاله
مفهوم شعاع خم و فیزیک تغییر شکل ورق فلزی
هنگامی که ورق فلزی تحت نیروی پرسبرک (Press Brake) قرار میگیرد، فرآیند تغییر شکل بسیار پیچیدهتر از یک خمیدگی ساده است. در مقطع عرضی ورق، ما با دو نیروی متضاد و همزمان روبرو هستیم: لایه بیرونی ورق تحت کشش قرار میگیرد تا افزایش طول یابد، در حالی که لایه داخلی دقیقاً در جهت عکس، تحت فشارِ متراکمسازی است. بین این دو ناحیه، منطقهای نامرئی اما حیاتی وجود دارد که مهندسان آن را «محور خنثی» (Neutral Axis) مینامند؛ جایی که در آن هیچ کشش یا فشاری وجود ندارد و طول ورق ثابت میماند. شعاع خم داخلی که در نقشههای فنی مشخص میشود، در واقع فاصلهی بین این مرکزِ خنثی تا سطح داخلی خم است.
درک این پدیده از این جهت اهمیت دارد که اگر شعاع خم را بیش از حد کوچک انتخاب کنید، متریال در لایه بیرونی از حد توان کششی خود فراتر رفته و دچار پارگیهای میکروسکوپی میشود. از سوی دیگر، اگر شعاع بسیار بزرگ باشد، کنترل دقت ابعادی قطعه دشوار شده و پدیدههایی مانند برگشت فنری تشدید میشوند. بنابراین، تعیین دقیق شعاع خم، فراتر از یک انتخاب سلیقهای، یک محاسبه مهندسی است که باید با توجه به نوع متریال، ضخامت ورق و محدودیتهای ابزار پانچ و ماتریس (Die) انجام شود. در واقع، هندسه نهایی قطعه، خروجیِ تعادل میان این نیروهای فیزیکی است و هرگونه خطا در محاسبه شعاع، کل زنجیره تولید را تحتالشعاع قرار میدهد.
چرا شعاع خم در تولیدات صنعتی اهمیت حیاتی دارد؟
تعیین شعاع خم مناسب، فراتر از یک بحث زیباییشناسی در طراحی است؛ این موضوع مستقیماً با «قابلیت ساخت» (Manufacturability) و طول عمر محصول نهایی در ارتباط است. اگر مهندس طراح، شعاع خم را بدون در نظر گرفتن محدودیتهای متریال و توان دستگاه CNC انتخاب کند، با مشکلات زنجیرهای مواجه خواهیم شد. اهمیت این پارامتر در سه حوزه کلیدی قابل بررسی است که هر کدام میتوانند خروجی نهایی پروژه را تحت تاثیر قرار دهند:
- پایداری ساختاری و جلوگیری از تمرکز تنش: انتخاب شعاع خم بسیار کوچک برای متریالهای سخت یا ضخیم، باعث ایجاد تمرکز تنش (Stress Concentration) در ناحیه خم میشود. این تمرکز تنش، زمینه را برای ایجاد ترکهای مویی و نهایتاً شکست در حین بهرهبرداری، بهویژه در قطعاتی که تحت ارتعاش یا بارگذاری متناوب هستند، فراهم میکند.
- تکرارپذیری در تولید انبوه: در فرآیندهای صنعتی مدرن، دقت در تکرارپذیری (Repeatability) حرف اول را میزند. شعاع خم اصولی تضمین میکند که هر قطعه با قطعه دیگر یکسان است. شعاعهای غیرمنطقی باعث میشوند دستگاه پرسبرک رفتارهای متفاوتی در هر چرخه نشان دهد که نتیجه آن، عدم یکنواختی در ابعاد قطعات نهایی است.
- انطباق دقیق در اسمبلی (Assembly): بسیاری از قطعات خمکاری شده بخشی از یک مجموعه بزرگتر هستند. اگر شعاع خم درست محاسبه نشده باشد، زوایای خم و طول بازوهای قطعه تغییر کرده و هنگام مونتاژ، قطعه در جای خود بهدرستی قرار نمیگیرد. این خطاها هزینههای سنگین اصلاح یا دوبارهکاری (Rework) را به خط تولید تحمیل میکنند.
در نهایت، رعایت استانداردهای مربوط به شعاع خم به معنای درک محدودیتهای ماده اولیه است. وقتی این پارامتر بهدرستی مدیریت شود، نه تنها ضایعات تولید کاهش مییابد، بلکه هزینههای عملیاتی به واسطه کاهش زمانهای تنظیم دستگاه (Setup Time) و افزایش سرعت تولید، بهطور چشمگیری بهینه میشود. در واقع، شعاع خمِ مهندسیشده، سرمایهگذاری برای جلوگیری از هزینههای پنهانِ «کیفیت پایین» است.
رابطه مستقیم ضخامت ورق و شعاع خم داخلی
در طراحی قطعات فلزی، یکی از رایجترین اشتباهات، نادیده گرفتن وابستگی مستقیم شعاع خم به ضخامت ورق (tt) است. شعاع خم داخلی (RR) نمیتواند یک عدد ثابت برای همه ضخامتها باشد؛ چرا که پاسخ متریال به تغییر شکل، به شدت تحت تاثیر توده (Mass) و مقاومت لایههای درونی ورق قرار دارد. در واقع، هرچه ضخامت ورق افزایش یابد، نیاز به شعاع خم بزرگتری داریم تا بتوانیم از آسیبهای پلاستیک و شکستگی لایه بیرونی جلوگیری کنیم.
در محیطهای صنعتی و مهندسی، برای تعیین یک شعاع خم ایمن، معمولاً از نسبتهای مشخصی بین شعاع و ضخامت استفاده میشود. این نسبتها بسته به نوع متریال (مانند استیل، آلومینیوم یا ورقهای گالوانیزه) متفاوت است، اما به طور کلی میتوان از اصول زیر برای پیشبینی رفتار ورق استفاده کرد:
- نسبت شعاع به ضخامت (R/tR/t): در متریالهای نرمتر، میتوان از نسبتهای کوچکتر استفاده کرد، اما در متریالهای با استحکام بالا (مانند استیل سری ۳۰۰)، استفاده از شعاعی که حداقل برابر با ضخامت ورق باشد (R=tR = t) برای جلوگیری از ترکخوردگی، یک استاندارد ایمن محسوب میشود.
- تأثیر نوع برش ورق: لبههای ورق که با روشهای حرارتی مانند برش لیزر یا پلاسما آماده شدهاند، ممکن است دارای یک لایه آسیبدیده یا تغییر شکل یافته (Heat Affected Zone) باشند. این موضوع باعث میشود که شعاع خم در این نقاط حساستر از ورقهایی که با قیچی یا شلاژ برش خوردهاند، باید بزرگتر در نظر گرفته شود.
- محدودیتهای ابزار (Tooling): در بسیاری از موارد، شعاع خم نهایی توسط ابزار (Punch) محدود میشود. اگر شما بخواهید شعاعی کوچکتر از شعاع نوک پانچ خود ایجاد کنید، عملاً با شکستگی یا تغییر شکل غیرقابلکنترل روبرو خواهید شد؛ بنابراین، شعاع طراحی باید همواره با شعاع ابزارهای موجود در کارگاه همخوانی داشته باشد.
درک این روابط باعث میشود که مهندس طراح بتواند از همان مرحلهی مدلسازی سهبعدی (CAD)، قطعهای را طراحی کند که در دنیای واقعی قابل تولید باشد. نادیده گرفتن این رابطه، منجر به این میشود که پس از تولید قطعه، طول بازوها (Flange Length) به دلیل تغییر شکل غیرمنتظره، با نقشه مطابقت نداشته باشد و کل پروژه با مشکل ابعادی روبرو گردد.

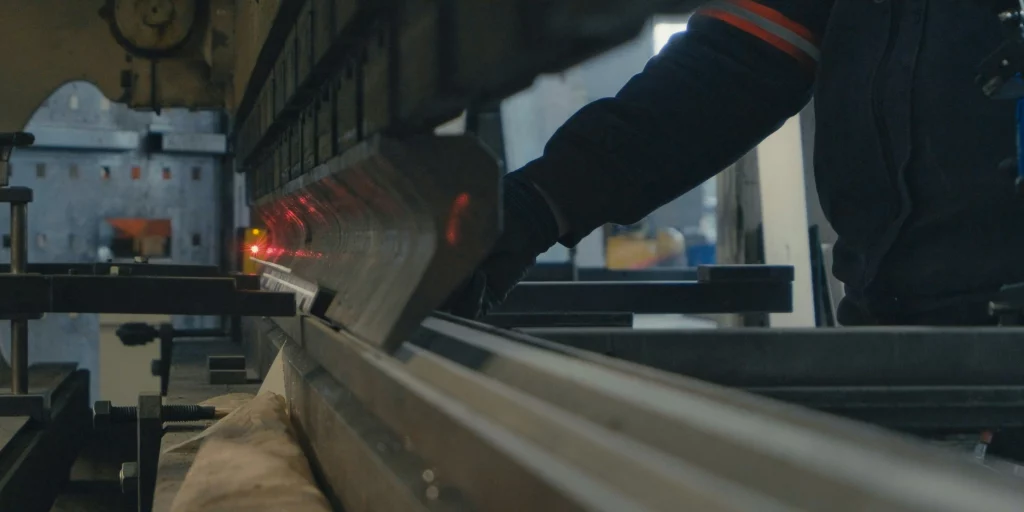

پدیده برگشت فنری و مدیریت آن از طریق شعاع خم
یکی از بزرگترین چالشهای متخصصین خمکاری CNC، پدیدهای است که به آن «برگشت فنری» (Springback) میگوییم. پس از اینکه فشار پرسبرک برداشته میشود، متریال تمایل دارد به حالت اولیه خود بازگردد. این اتفاق به دلیل ذخیره شدن انرژی الاستیک در لایههای داخلی ورق رخ میدهد. اگر شما یک ورق را با زاویهی ۹۰ درجه خم کنید، احتمالاً پس از رها شدن فشار، زاویهی نهایی شما مثلاً ۹۳ یا ۹۵ درجه خواهد بود. مدیریت این پدیده مستقیماً به مقدار شعاع خم و ویژگیهای مکانیکی متریال بستگی دارد.
برای کنترل این رفتار و رسیدن به زاویه دقیق، مهندسین و اپراتورها از استراتژیهای مختلفی استفاده میکنند که همگی با پارامتر شعاع در ارتباط هستند:
- اصلاح زاویه محاسباتی (Overbending): رایجترین روش، خم کردن قطعه با زاویهای کمتر از زاویه هدف است. اگر میدانید متریال شما ۱۰ درجه برگشت دارد، باید زاویه را روی ۸۰ درجه تنظیم کنید تا پس از برگشت، به ۹۰ درجه برسد. میزان این اصلاح به شدت تحت تاثیر نسبت شعاع به ضخامت قرار دارد.
- استفاده از شعاعهای کوچکتر و فشار بیشتر: در برخی متریالها، با کاهش شعاع خم (تا مرز تحمل متریال)، میتوان از ناحیه الاستیک فراتر رفت و به ناحیه پلاستیک عمیقتری وارد شد. این کار باعث میشود انرژی ذخیره شده کاهش یابد و برگشت فنری کمتری مشاهده شود؛ اما این روش ریسک ترکخوردگی را به شدت بالا میبرد.
- فرآیند برگشتزدن یا دو مرحلهای (Bottoming/Coining): در این روش، در انتهای حرکت پرس، فشار بسیار زیادی به ناحیه خم اعمال میشود تا تغییر شکل پلاستیک در تمام ضخامت ورق تثبیت شود. این تکنیک میتواند برگشت فنری را تقریباً به صفر برساند، اما نیازمند دستگاههای با توان بسیار بالا و ابزارهای بسیار مستحکم است.
در نهایت، باید در نظر داشت که برگشت فنری یک پدیده ثابت نیست؛ بلکه متغیر است. تغییر در دمای کارگاه، تغییر در سری ساخت ورق (Batch) یا حتی تغییر در سختی متریال، میتواند میزان برگشت فنری را تغییر دهد. بنابراین، داشتن یک شعاع خم استاندارد و انجام تستهای اولیه روی نمونههای کوچک، تنها راه برای رسیدن به یک فرآیند تولید پایدار و بدون خطا است.
عواقب عدم رعایت استانداردهای شعاع خم در قطعات CNC
نادیده گرفتن استانداردهای شعاع خم در طراحی و تولید، صرفاً یک مسئله تئوریک نیست؛ بلکه یک بمب ساعتی است که در خط تولید منفجر میشود. وقتی پارامترهای مهندسی نادیده گرفته میشوند، عواقب آن در محصول نهایی نمود پیدا میکند و میتواند اعتبار فنی یک پروژه را زیر سوال ببرد. در اینجا لیستی از آسیبهای مستقیمِ عدم رعایت اصول شعاع خم را بررسی میکنیم:
- ایجاد ترکهای ساختاری: کوچکتر از حد استاندارد در نظر گرفتن شعاع خم، باعث کشش بیش از حد لایههای بیرونی ورق شده و منجر به ترکهای مویی (Micro-cracks) میشود که در ظاهر دیده نمیشوند، اما در تستهای کیفی یا زیر فشار، قطعه را مستعد شکست ناگهانی میکنند.
- خطاهای ابعادی تجمعی: وقتی شعاع خم بهدرستی محاسبه نشده باشد، طول بازوی قطعه یا همان «طول فلنج» (Flange Length) تغییر میکند. این خطا در تولید انبوه، باعث میشود قطعات در هنگام مونتاژ با یکدیگر چفت نشوند و هزینههای دوبارهکاری سرسامآوری را تحمیل کنند.
- خستگی متریال (Fatigue Failure): قطعاتی که با شعاع خم غیراستاندارد تولید میشوند، دارای تمرکز تنش (Stress Concentration) در ناحیه خم هستند. این موضوع باعث میشود قطعه در برابر ارتعاشات یا سیکلهای بارگذاری مکرر، بسیار زودتر از طول عمر طراحیشدهاش دچار شکست شود.
- تغییر شکل ناخواسته در سطح قطعه: استفاده از شعاع خم بسیار بزرگ بدون کنترل دقیق، باعث تاب برداشتن ناحیه خم و غیرتخت شدن ورق میشود که از نظر زیباییشناسی صنعتی و دقت ظاهری، قطعه را غیرقابلقبول میکند.
این مشکلات نشان میدهد که هر «میانبر» در انتخاب شعاع خم، در واقع راهی برای افزایش هزینههای پنهان است. وقتی یک طراح یا تکنسین این اصول را نادیده میگیرد، عملاً هزینهی اصلاحِ قطعاتِ معیوب را به فرآیند تولید اضافه کرده است. تفاوت اصلی یک کارگاه حرفهای در این است که پیش از رسیدن به مرحله تولید، تمام این احتمالات را با محاسبات مهندسی حذف میکند تا محصولی تولید شود که نه تنها از نظر ظاهری، بلکه از نظر عملکردی، کاملاً قابل اعتماد باشد.
سوالات متداول
آیا شعاع خم برای تمام مواد (مثل استیل و آلومینیوم) یکسان است؟
خیر، به هیچ وجه. هر متریال دارای ویژگیهای مکانیکی منحصر به فردی مانند استحکام کششی و حد تسلیم است. برای مثال، آلومینیوم نسبت به استیل رفتار پلاستیک متفاوتی دارد و شعاع خم مورد نیاز برای جلوگیری از ترکخوردگی در آلومینیوم ممکن است با استیلهای سخت بسیار متفاوت باشد. همیشه باید بر اساس مشخصات فنی متریال (Material Data Sheet) تصمیمگیری کرد.
چگونه میتوان اثر برگشت فنری را در خمکاری CNC به حداقل رساند؟
بهترین روشها شامل استفاده از تکنیک «Overbending» (خم کردن با زاویه بیشتر از هدف)، استفاده از ابزارهای با شعاع دقیقتر، یا در موارد خاص، استفاده از روش «Coining» (فشار شدید در انتهای حرکت) است. همچنین، انتخاب صحیح شعاع خم که به ناحیه پلاستیک متریال کمک کند، میتواند اثر برگشت فنری را به شدت کاهش دهد.
اگر شعاع خم در طراحی بسیار کوچک باشد، چه اتفاقی میافتد؟
اگر شعاع خم از حد مجاز کمتر باشد، لایهی بیرونی ورق تحت کشش بیش از حد قرار میگیرد. این امر منجر به ایجاد ترکهای ریز (Micro-cracks) یا حتی پارگی کامل در ناحیه خم میشود. در بسیاری از موارد، این ترکها در نگاه اول دیده نمیشوند اما در حین استفاده از قطعه، باعث شکست ناگهانی آن میگردند.
آیا ضخامت ورق تاثیری بر انتخاب شعاع خم دارد؟
بله، رابطه بین ضخامت و شعاع کاملاً مستقیم است. هرچه ضخامت ورق بیشتر باشد، برای جلوگیری از آسیب به ساختار داخلی و لایهی بیرونی، نیاز به شعاع خم بزرگتری داریم. معمولاً در مهندسی از نسبتهایی مانند R≥tR \geq t (شعاع مساوی یا بیشتر از ضخامت) استفاده میشود تا ایمنی قطعه تضمین شود.
جمعبندی
در نهایت، باید تاکید کرد که شعاع خم در فرآیند خمکاری CNC، صرفاً یک عدد در تنظیمات دستگاه نیست؛ بلکه تعیینکنندهی هویت فنی و کیفیت ساختاری قطعه است. درک همزمان رابطهی بین ضخامت ورق، نوع متریال و پدیدهی برگشت فنری، مرز میان یک تولید بیکیفیت و یک فرآیند مهندسیشده را مشخص میکند. اگر قصد دارید قطعاتی تولید کنید که نه تنها در نقشهها، بلکه در دنیای واقعی و تحت شرایط عملیاتی سخت، عملکرد بینقصی داشته باشند، نباید از انتخاب شعاع خم چشمپوشی کنید. طراحی هوشمندانه با در نظر گرفتن محدودیتهای ابزاری و فیزیکی متریال، بهترین سرمایهگذاری برای جلوگیری از ضایعات، کاهش هزینههای دوبارهکاری و تضمین رضایت نهایی مشتری است. همیشه به یاد داشته باشید: در دنیای فلزات، دقت در جزئیات کوچک، تعیینکنندهی پایداری در ساختارهای بزرگ است.
