هیچ چیز کلافهکنندهتر از این نیست که بعد از ساعتها طراحی و تنظیم دقیق دستگاه، ببینید ورق فلزی گرانقیمت شما زیر نور لیزر کج و کوله شده است. ضایعات شدن قطعات، هدر رفتن متریال و تاخیر در تحویل پروژه، کابوس هر کارگاه خدمات برشی است. تاب برداشتن ورق در برش لیزر یکی از رایجترین و البته پرهزینهترین مشکلاتی است که اپراتورها با آن دستوپنجه نرم میکنند. اما خبر خوب این است که این چالش کاملاً قابل پیشبینی و کنترل است. اگر بدانید دقیقا زیر آن پرتو سوزان چه اتفاقی برای ساختار فلز میافتد، میتوانید با چند تنظیم ساده جلوی فاجعه را بگیرید. در این راهنمای جامع، میخواهیم به زبان ساده اما کاملاً تخصصی، ریشه این مشکل را بشکافیم و ترفندهایی را بررسی کنیم که قطعات شما را کاملاً تخت و بینقص نگه میدارند.
فهرست مقاله
تاب برداشتن ورق در برش لیزر دقیقاً به چه معناست؟
برای درک این پدیده، باید نگاهی به رفتار فیزیکی فلزات بیندازیم. وقتی پرتو قدرتمند CNC با سطح ورق تماس پیدا میکند، دمای آن نقطه در کسری از ثانیه به هزاران درجه سانتیگراد میرسد تا عملیات ذوب و برش انجام شود. این حرارت متمرکز باعث منبسط شدن سریع فلز در ناحیه برش خواهد شد. مشکل دقیقاً از جایی شروع میشود که بخشهای اطراف این ناحیه هنوز سرد هستند و با تمام توان در برابر این انبساط مقاومت میکنند.
به این تضاد دمایی شدید در ساختار ماده، «تنش حرارتی» میگویند. زمانی که قطعه پس از برش شروع به خنک شدن میکند، بخشهای گرم و منبسط شده تلاش میکنند تا منقبض شوند و به حالت اولیه برگردند. اما چون توزیع حرارت و سرعت خنککاری در کل سطح یکنواخت نیست، این کشمکش درونی ساختار ماده را به هم میریزد. نتیجه این درگیری پنهان، به شکل خمیدگی، انحنا یا دفرمه شدن فلز خودش را نشان میدهد. به بیان سادهتر، تاب برداشتن ورق واکنش طبیعی و فیزیکی فلز به یک شوک حرارتی نامتوازن است. هرچه این شوک بزرگتر و مهارنشدنیتر باشد، قطعه نهایی شما بیشتر از فرم استاندارد و تخت خود خارج میشود.
مهمترین دلایل تاب برداشتن ورق در برش لیزر CNC
برای حل ریشهای این مشکل، ابتدا باید بدانیم چه عواملی دست به دست هم میدهند تا یک ورق صاف و یکدست، تغییر شکل بدهد. تاب برداشتن قطعات هرگز یک اتفاق تصادفی نیست؛ بلکه نتیجه مستقیم تعامل بین تنظیمات دستگاه و ویژگیهای فیزیکی متریال است. اگر بخواهیم اصلیترین مقصران این ماجرا را در کارگاههای خدمات برش پیدا کنیم، باید به سه عامل کلیدی زیر توجه ویژهای داشته باشیم:
- نازک بودن بیش از حد متریال: ضخامت ورق یکی از تعیینکنندهترین فاکتورها در میزان تابخوردگی است. ورقهای نازک ظرفیت گرمایی بسیار پایینی دارند و حرارت لیزر به سرعت در تمام ضخامت آنها پخش میشود. از آنجایی که این متریالها مقاومت ساختاری کمتری برای حفظ فرم خود دارند، خیلی سریعتر در برابر تنشهای درونی تسلیم شده و دچار پیچش میشوند.
- تنظیمات نامناسب توان و سرعت: قلب تپنده برش لیزر، حفظ تعادل بین توان اشعه و سرعت حرکت هد دستگاه است. اگر توان دستگاه لیزر بیش از حد نیاز بالا باشد و در مقابل، سرعت برش کند تنظیم شود، قطعه برای مدت زمان طولانیتری در معرض حرارت مستقیم و شدید قرار میگیرد. این انرژی مازاد و تجمعیافته، راهی جز ایجاد تغییر شکل در ساختار فلز پیدا نمیکند.
- تراکم برشها و حبس حرارت: گاهی اوقات مشکل از اپراتور یا جنس فلز نیست، بلکه نقشه برش پردردسر است. اگر طرح شما دارای جزئیات بسیار ریز و متراکم باشد و لیزر مجبور شود در یک محدوده کوچک برشهای متعددی ایجاد کند، حرارت به شدت در آن نقطه متمرکز میشود. عدم تخصیص زمان کافی برای دفع حرارت از قطعه کار، باعث ایجاد شوک دمایی و دفرمه شدن آن ناحیه خواهد شد.
همانطور که میبینید، یک خطای کوچک در انتخاب ضخامت یا یک اشتباه در تنظیمات CNC کافی است تا کیفیت نهایی کار افت شدیدی پیدا کند. شناخت دقیق این دلایل به ما کمک میکند تا در مرحله تنظیمات نرمافزاری و چیدمان قطعات روی ورق، بسیار هوشمندانهتر عمل کنیم و ریسک خراب شدن متریال را به صفر برسانیم.
کدام فلزات در برابر حرارت لیزر حساستر هستند؟
رفتار فلزات مختلف در زیر اشعه سوزان لیزر به هیچ وجه یکسان نیست. هر آلیاژ فلزی دارای ضریب هدایت حرارتی و نقطه ذوب مختص به خود است که تعیین میکند تا چه اندازه میتواند در برابر دفرمه شدن فلز مقاومت نشان دهد. در دنیای برش متریالهای صنعتی، استنلس استیل یا همان فولاد ضدزنگ، یکی از چالشبرانگیزترین گزینهها برای اپراتورهای CNC محسوب میشود. دلیل این امر رسانایی گرمایی پایین استیل است؛ به این معنا که حرارت ایجاد شده در نقطه برش به سرعت در سطح ورق پخش نمیشود و دقیقاً در همان ناحیه حبس میگردد. این تمرکز شدید گرما، تنشهای موضعی سنگینی ایجاد کرده و ورق استیل را به شدت مستعد تاب برداشتن میکند.
در نقطه مقابل استیل، فلزاتی مانند آلومینیوم قرار دارند که رسانایی گرمایی بسیار بالایی دارند. شاید در نگاه اول تصور کنید که این ویژگی مانع از تجمع حرارت و تغییر شکل میشود، اما آلومینیوم چالشهای کاملاً متفاوتی دارد. این فلز ضریب انبساط حرارتی بالایی دارد؛ یعنی با دریافت گرما به سرعت منبسط میشود. از سوی دیگر، به دلیل خاصیت بازتاب نور، برش آلومینیوم نیازمند تزریق انرژی و توان بالاتری از سوی لیزر است. همین انرژی مضاعف میتواند به راحتی تلرانس حرارتی ورقهای نازک آلومینیومی را در هم بشکند و قطعه را دچار پیچش کند.
فولادهای کربنی معمولی یا همان ورقهای آهنی، رفتار نسبتاً متعادلتری از خود نشان میدهند. اگرچه این ورقها نیز در ضخامتهای پایین از خطر پیچیدگی در امان نیستند، اما در صورت اعمال تنظیمات دقیق، بسیار راحتتر از استیل و آلومینیوم مهار میشوند. شناخت این تفاوتهای ساختاری و متالورژیکی به ما دیکته میکند که نمیتوانیم با یک نسخه واحد به سراغ همه فلزات برویم؛ بلکه باید برای هر متریال، استراتژی برش کاملاً متفاوتی را اتخاذ کنیم تا قطعهای بینقص داشته باشیم.

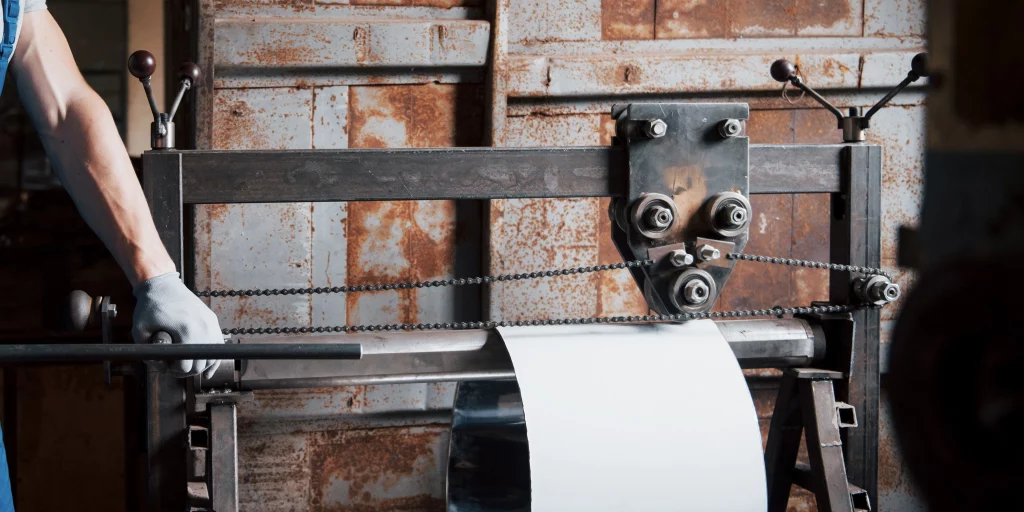

ترفندهای کاربردی برای جلوگیری از دفرمه شدن ورقهای فلزی
حالا که ریشه این مشکل فیزیکی را به خوبی میشناسیم، زمان آن رسیده است که کنترل اوضاع را در دست بگیریم. جلوگیری از تاب برداشتن ورق در برش لیزر یک رویا نیست، بلکه نیازمند اجرای چند تکنیک هوشمندانه در تنظیمات دستگاه و نرمافزار است. مهندسان و اپراتورهای حرفهای CNC با استفاده از ترفندهای زیر، حتی حساسترین فلزات با ضخامتهای بسیار پایین را نیز به سلامت و بدون کوچکترین انحنایی از زیر تیغ اشعه لیزر عبور میدهند:
- استفاده استراتژیک از گاز کمکی (اکسیژن و نیتروژن): نوع گازی که برای برش استفاده میشود تاثیر مستقیمی بر دمای نهایی قطعه دارد. در حالی که اکسیژن به دلیل ایجاد واکنش اکسیداسیون حرارت مضاعفی در نقطه برش تولید میکند، استفاده از گاز نیتروژن با فشار بالا رفتاری کاملاً متفاوت دارد. نیتروژن علاوه بر ایجاد یک لبه برش براق و تمیز، نقش سیستم خنککاری قدرتمندی را نیز ایفا کرده و لبههای کار را سریعاً سرد میکند.
- تغییر مسیر برش و پرشهای متوالی لیزر: اگر هد دستگاه لیزر تمام قطعات یک ناحیه کوچک و متراکم را پشت سر هم برش دهد، تجمع حرارت قطعا باعث دفرمه شدن فلز میشود. برنامهریزی مسیر برش در نرمافزار باید به گونهای باشد که لیزر پس از برش یک بخش، به قسمت دیگری از ورق پرش کند تا ناحیه قبلی فرصت کافی برای دفع حرارت در هوای محیط را داشته باشد.
- بهکارگیری تکنیک طلایی میکروجوینت: با ایجاد اتصالات بسیار ریز (میکروجوینت) بین قطعه در حال برش و اسکلت اصلی ورق، دو هدف بزرگ محقق میشود. اول اینکه از بلند شدن لبه قطعه در حین کار جلوگیری میکنید؛ دوم اینکه شاسی اصلی ورق دقیقاً مانند یک هیتسینک (Heat Sink) حرارتی بزرگ عمل کرده و گرمای اضافی قطعه کوچکتر را به سرعت به خود جذب و دفع میکند.
اجرای دقیق این تکنیکها در نرمافزارهای چیدمان (Nesting) و کالیبره کردن صحیح پارامترهای دستگاه، دقیقاً همان مرزی است که یک خدمات برشکاری معمولی را از یک مجموعه کاملاً حرفهای متمایز میکند. با ترکیب استراتژیهای دفع حرارت و مدیریت هوشمندانه مسیر لیزر، کمترین میزان پرتی متریال و بالاترین دقت ابعادی حاصل میشود که در نهایت به معنای کاهش چشمگیر هزینههای تولید است.
سوالات متداول
آیا ضخامت ورق تنها عامل تاب برداشتن در برش لیزر است؟
خیر. اگرچه ضخامت کم ورق یکی از اصلیترین نقاط ضعف در برابر حرارت است، اما عواملی مانند تنظیمات اشتباه توان دستگاه لیزر، سرعت نامناسب برش، نوع آلیاژ فلز و حتی تراکم مسیرهای برش نیز نقش بسیار تعیینکنندهای دارند. برای جلوگیری از دفرمه شدن فلز، باید تمام این پارامترها توسط نرمافزار و اپراتور در یک تعادل بینقص قرار بگیرند.
استفاده از کدام گاز کمکی برای جلوگیری از تابخوردگی نتیجه بهتری دارد؟
در بیشتر مواقع، استفاده از گاز نیتروژن انتخاب هوشمندانهتری برای کنترل حرارت است. برخلاف اکسیژن که به دلیل ایجاد واکنشهای اکسیداسیون حرارت مضاعفی در نقطه برش تولید میکند، نیتروژن خاصیت خنککاری بسیار خوبی دارد. این گاز ضمن جلوگیری از تجمع تنش حرارتی، لبههای برش تمیز و بدون سوختگی را نیز برای شما به ارمغان میآورد.
آیا تکنیک میکروجوینت همیشه برای جلوگیری از دفرمه شدن فلز جواب میدهد؟
استفاده از میکروجوینت یک ترفند بسیار کاربردی است، زیرا قطعه در حال برش را به شبکه اصلی ورق متصل نگه داشته و از کل ورق به عنوان یک هیتسینک (خنککننده) بزرگ استفاده میکند. با این حال، در برش قطعات بسیار ریز با تراکم بالا یا متریالهای فوقحساس، این روش ممکن است به تنهایی کافی نباشد و حتماً باید با استراتژیهای تکمیلی مانند پرشهای متوالی هد لیزر (تغییر مسیر برش) ترکیب شود.
جمعبندی
تاب برداشتن ورق در برش لیزر، کابوسی غیرقابلحل نیست؛ بلکه صرفاً یک واکنش فیزیکی قابل پیشبینی به تنش حرارتی است که با دانش، مهارت و تجربه کافی، کاملاً مهار میشود. همانطور که در این راهنما بررسی کردیم، مدیریت صحیح توان دستگاه و تنظیم دقیق سرعت برش متناسب با ضخامت و نوع متریال، کلید اصلی رسیدن به قطعاتی کاملاً تخت و بدون نقص است. دفرمه شدن فلز تنها در شرایطی رخ میدهد که تعادل میان حرارت ورودی متمرکز و سرعت خنککاری قطعه به هم بخورد. بنابراین، با بهکارگیری تکنیکهای هوشمندانه نرمافزاری و سختافزاری، میتوانید کیفیت نهایی خروجی را به بالاترین استاندارد ممکن برسانید. فراموش نکنید که در دنیای پرشتاب و رقابتی تولیدات صنعتی، تسلط بر همین جزئیات ظریف فنی است که هزینههای مخرب ناشی از پرت متریال را به حداقل رسانده و سودآوری و اعتبار پروژههای برش CNC شما را تضمین میکند.
