خمکاری آلومینیوم، برخلاف فولاد، فرآیندی کاملاً وابسته به متالورژی آلیاژ است. برای مهندسان و تولیدکنندگانی که با این متریال کار میکنند، تسلط بر رفتار مکانیکی آلومینیوم در حین تغییر شکل پلاستیک، تعیینکننده کیفیت نهایی قطعه و میزان ضایعات تولید است. آلومینیوم به دلیل ساختار کریستالی و حساسیت بالا به فرآیندهای حرارتی، در مواجهه با ابزارهای خمکاری، رفتارهای متفاوتی از خود بروز میدهد که بیتوجهی به آنها منجر به ایجاد ترکهای میکروسکوپی و شکست زودرس قطعه خواهد شد.
اگر در پروژههای صنعتی خود به خمکاری آلومینیوم نیاز دارید، مجموعه صنعتی کمال با بهرهگیری از تجهیزات پیشرفته و تیم متخصص در دسترس شماست. برای دریافت مشاوره تخصصی و استعلام قیمت میتوانید با شماره 0261891 تماس بگیرید.
فهرست مقاله
چرا خمکاری آلومینیوم نیاز به تخصص دارد؟
تفاوت اصلی آلومینیوم با سایر فلزات صنعتی، در حد فاصل محدود بین «حد الاستیک» و «حد شکست» آن نهفته است. در حالی که بسیاری از آلیاژهای فولادی در حین خمکاری شکلپذیری خود را حفظ میکنند، آلومینیوم در صورت عدم رعایت استانداردهای فنی، به سرعت دچار سختشدگی کار (Work Hardening) میشود.
درک رفتار متالورژیکی (آلیاژ و تمپر)
آلیاژهای آلومینیوم در سریهای مختلف، رفتار مکانیکی متفاوتی دارند. درک این تفاوت، اولین گام در مهندسی خمکاری است:
- سری ۱۰۰۰ و ۳۰۰۰: خلوص بالا و شکلپذیری بسیار عالی؛ این سریها بدون نیاز به محاسبات پیچیده، بهراحتی خم میشوند.
- سری ۵۰۰۰: آلیاژهای منیزیمدار با استحکام متوسط که در برابر خوردگی مقاوماند و قابلیت خمکاری خوبی دارند.
- سری ۶۰۰۰ (بهویژه T6): پرکاربردترین سری در صنایع ساختمانی و صنعتی. با این حال، حالت T6 (عملیات حرارتی شده) دارای شکلپذیری محدودی است. خمکاری این آلیاژها مستلزم رعایت دقیق شعاع خم است؛ چرا که تمایل بسیار زیادی به ترکخوردن در سطح خارجی خم دارند.
چالش برگشت فنری (Springback)
برگشت فنری در آلومینیوم به دلیل مدول الاستیسیته پایینتر نسبت به فولاد، چالشبرانگیزتر است. پس از حذف فشار از روی ورق یا پروفیل، بخشی از انرژی ذخیره شده در شبکه کریستالی فلز آزاد میشود و باعث میشود زاویه خم نهایی، بیشتر از زاویه ابزار باشد. برای مقابله با این پدیده، اپراتورها باید «خمکاری بیش از حد» (Overbending) را به دقت محاسبه کنند. در پروژههایی با حساسیت بالا، استفاده از دستگاههای مجهز به سیستمهای کنترل زاویه دیجیتال، تنها راه تضمین تلرانسهای مهندسی است.
روشهای متداول خمکاری آلومینیوم
انتخاب روش مناسب برای خمکاری آلومینیوم مستقیماً به سه پارامتر وابسته است: ضخامت قطعه، نوع آلیاژ و شعاع خم مورد نیاز. در پروژههای صنعتی، انتخاب اشتباه روش خمکاری نهتنها کیفیت قطعه را کاهش میدهد، بلکه میتواند باعث ایجاد ترکهای سطحی یا تغییر ابعاد قطعه پس از تولید شود. به همین دلیل، کارگاههای حرفهای معمولاً چند فناوری خمکاری را بهصورت ترکیبی استفاده میکنند.

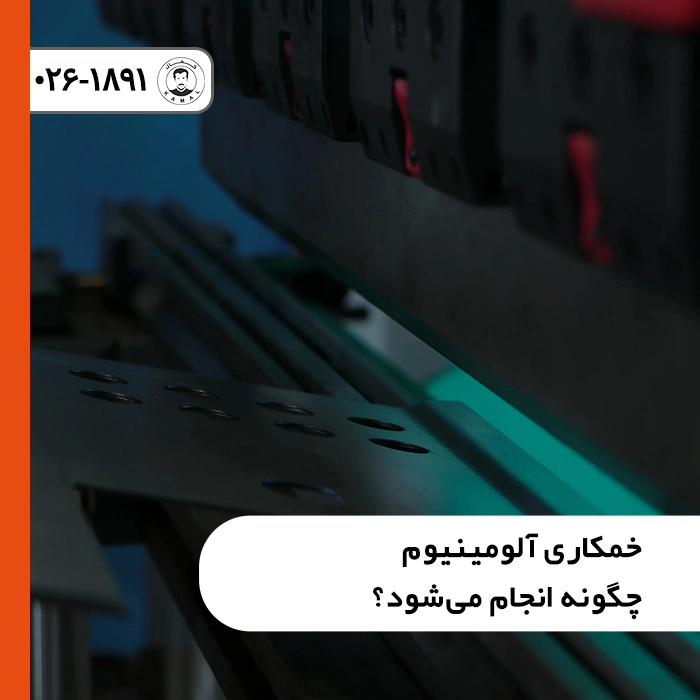

خمکاری با پرس برک (Press Brake)
یکی از رایجترین روشها برای خمکاری ورق آلومینیوم استفاده از دستگاه پرس برک است. در این فرآیند، ورق بین پانچ و قالب قرار میگیرد و با اعمال نیروی کنترلشده، زاویه موردنظر ایجاد میشود.
مزیت اصلی این روش دقت بالا و قابلیت تکرارپذیری در تولید انبوه است. در صنایع ساخت سازههای آلومینیومی، تابلوهای صنعتی، قطعات دکوراتیو و تجهیزات الکترونیکی، این روش بسیار رایج است.
نکات فنی مهم در این روش:
- انتخاب صحیح قالب (V-die): معمولاً عرض دهانه قالب باید بین ۶ تا ۱۰ برابر ضخامت ورق باشد.
- کنترل فشار دستگاه: فشار بیشازحد میتواند باعث ایجاد ترک در سطح خارجی خم شود.
- استفاده از ابزار پولیششده: برای جلوگیری از ایجاد خط و خش روی سطح آلومینیوم.
یک نکته عملی که بسیاری از کارگاهها نادیده میگیرند این است که آلومینیوم نسبت به فولاد اصطکاک بیشتری با ابزار ایجاد میکند. استفاده از روانکارهای صنعتی میتواند کیفیت سطح خم را به شکل قابلتوجهی افزایش دهد.
خمکاری غلتکی (Roll Bending)
وقتی هدف ایجاد قوسهای بزرگ یا فرمهای منحنی باشد، پرس برک دیگر گزینه مناسبی نیست. در این شرایط از دستگاه خمکاری غلتکی استفاده میشود.
در این روش، قطعه از میان چند غلتک عبور داده میشود و بهتدریج شعاع خم شکل میگیرد. این فرآیند بیشتر برای پروفیلهای آلومینیومی، لولهها و قطعات قوسی کاربرد دارد.
کاربردهای رایج:
- سازههای معماری
- نمای ساختمان
- ساخت قابهای دایرهای
- تجهیزات صنعتی با فرم منحنی
مزیت مهم این روش، توزیع یکنواخت تنش در طول قطعه است. همین موضوع احتمال ترکخوردگی را نسبت به خمکاری ناگهانی کاهش میدهد.
خمکاری سرد در مقابل خمکاری گرم
بیشتر پروژههای صنعتی با خمکاری سرد آلومینیوم انجام میشوند. در این روش، قطعه بدون اعمال حرارت و صرفاً با نیروی مکانیکی تغییر شکل میدهد.
با این حال، در برخی شرایط خاص—مثلاً زمانی که آلیاژ بسیار سخت باشد—از پیشگرمایش کنترلشده استفاده میشود. این کار باعث افزایش شکلپذیری فلز میشود.
مقایسه سریع دو روش:
خمکاری سرد
- دقت ابعادی بالاتر
- سرعت تولید بیشتر
- مناسب برای تولید انبوه
خمکاری گرم
- کاهش احتمال ترک در آلیاژهای سخت
- مناسب برای شعاعهای خم بسیار کوچک
- نیازمند کنترل دقیق دما
در صنایع حرفهای معمولاً تلاش میشود فرآیند در محدوده خمکاری سرد باقی بماند، زیرا کنترل کیفیت و تلرانسها در این حالت سادهتر است.
نکته مهم دیگر این است که آلومینیوم در دماهای بالا به سرعت خواص مکانیکی خود را تغییر میدهد. بنابراین استفاده از حرارت باید کاملاً کنترلشده و مبتنی بر تجربه عملی باشد.
محاسبات مهندسی برای خمش دقیق آلومینیوم
در پروژههای صنعتی، خمکاری آلومینیوم صرفاً یک عملیات مکانیکی نیست؛ بلکه یک مسئله مهندسی است که به محاسبات دقیق وابسته است. اگر شعاع خم، ضخامت ورق و نوع آلیاژ بهدرستی در نظر گرفته نشوند، نتیجه معمولاً یکی از این دو حالت خواهد بود: ترک در سطح خارجی خم یا تغییر ابعاد قطعه پس از آزاد شدن فشار.
به همین دلیل در کارگاههای حرفهای، پیش از شروع تولید، پارامترهای خمکاری بر اساس استانداردهای مهندسی محاسبه میشوند.
حداقل شعاع خم (Minimum Bend Radius)
یکی از مهمترین پارامترها در خمکاری آلومینیوم، حداقل شعاع خم مجاز است. این مقدار مشخص میکند که یک ورق یا پروفیل تا چه حد میتواند بدون ترک خوردن خم شود.
قاعده عمومی در بسیاری از آلیاژهای آلومینیوم این است که شعاع داخلی خم باید حداقل برابر با ضخامت ورق یا بیشتر باشد. البته این مقدار به نوع آلیاژ و تمپر نیز وابسته است.
جدول زیر یک راهنمای تجربی برای برخی آلیاژهای رایج است:
- آلومینیوم سری ۳۰۰۳:حداقل شعاع خم ≈ ۱ × ضخامت ورق
- آلومینیوم سری ۵۰۵۲:حداقل شعاع خم ≈ ۱ تا ۱.۵ × ضخامت
- آلومینیوم سری ۶۰۶۱-T6:حداقل شعاع خم ≈ ۳ × ضخامت یا بیشتر
دلیل این تفاوت، ساختار متالورژیکی آلیاژهاست. آلیاژهای عملیات حرارتی شده مانند 6061-T6 سختتر هستند و شکلپذیری کمتری دارند.
نکته مهم:
اگر شعاع خم کمتر از حد مجاز انتخاب شود، تنش کششی در سطح خارجی خم افزایش مییابد و ترکهای ریز بهسرعت ایجاد میشوند.
محاسبه Bend Allowance
در طراحی قطعاتی که قرار است خم شوند، طول واقعی ورق قبل از خمکاری با طول نهایی قطعه متفاوت است. این اختلاف به دلیل تغییر مسیر فیبر خنثی فلز در حین خمکاری ایجاد میشود.
برای محاسبه این مقدار از پارامتر Bend Allowance (BA) استفاده میشود.
جلوگیری از ترکخوردگی در لبه خم
یکی از مشکلات رایج در خمکاری آلومینیوم، ایجاد ترک در سطح خارجی خم است. این مشکل معمولاً در آلیاژهای سخت یا در ورقهایی با ضخامت کم دیده میشود.
برای کاهش این ریسک چند راهکار عملی وجود دارد:
- افزایش شعاع خم برای کاهش تنش کششی
- تغییر جهت خم نسبت به جهت نورد ورق (خم عمود بر جهت نورد مقاومت بیشتری دارد)
- استفاده از ابزار با لبههای صیقلی برای کاهش تمرکز تنش
- انتخاب آلیاژ مناسب در مرحله طراحی
در پروژههای صنعتی بزرگ، مهندسان گاهی نمونه اولیه (Prototype) تولید میکنند تا رفتار واقعی قطعه در فرآیند خمکاری بررسی شود.
خدمات تخصصی خمکاری آلومینیوم؛ چگونه کیفیت پروژه را تضمین کنیم؟
در بسیاری از پروژههای صنعتی، چالش اصلی خودِ خمکاری آلومینیوم نیست؛ بلکه اجرای دقیق و تکرارپذیر آن در مقیاس تولید است. تفاوت میان یک کارگاه معمولی و یک مجموعه تخصصی دقیقاً در همین نقطه مشخص میشود. تجهیزات مناسب، تجربه اپراتور و کنترل کیفیت مهندسی، سه عامل تعیینکننده در کیفیت قطعه نهایی هستند.
وقتی قطعات آلومینیومی برای صنایع ساختمانی، تجهیزات صنعتی یا سازههای مهندسی تولید میشوند، کوچکترین خطا در زاویه خم یا شعاع داخلی میتواند باعث ایجاد مشکل در مونتاژ شود. به همین دلیل بسیاری از شرکتها ترجیح میدهند فرآیند خمکاری آلومینیوم را به مجموعههایی بسپارند که به تجهیزات صنعتی پیشرفته مجهز هستند.
استفاده از دستگاههای دقیق صنعتی
کارگاههای حرفهای معمولاً از پرس برکهای CNC و دستگاههای خمکاری مدرن استفاده میکنند. این تجهیزات چند مزیت مهم دارند:
- کنترل دقیق زاویه خم
- تکرارپذیری بالا در تولید سری
- کاهش خطای انسانی
- قابلیت اجرای خمهای پیچیده
در دستگاههای جدید، سیستمهای اندازهگیری زاویه بهصورت دیجیتال عمل میکنند. این سیستمها میتوانند در لحظه میزان برگشت فنری آلومینیوم را تشخیص دهند و زاویه خم را اصلاح کنند.
نتیجه این فرآیند، تولید قطعاتی با تلرانس مهندسی دقیق است؛ چیزی که در پروژههای صنعتی اهمیت حیاتی دارد.
اهمیت مشاوره مهندسی قبل از تولید
یکی از اشتباهات رایج در پروژههای ساخت قطعات آلومینیومی این است که طراحی بدون در نظر گرفتن محدودیتهای خمکاری انجام میشود. در چنین شرایطی، حتی پیشرفتهترین دستگاهها هم نمیتوانند از ایجاد ترک یا تغییر شکل جلوگیری کنند.
کارگاههای حرفهای قبل از شروع تولید، نقشههای فنی را بررسی میکنند و در صورت نیاز پیشنهادهای اصلاحی ارائه میدهند. این اصلاحات ممکن است شامل موارد زیر باشد:
- اصلاح شعاع خم در طراحی
- تغییر نوع آلیاژ آلومینیوم
- تنظیم ترتیب خمها در قطعه
- بهینهسازی طول ورق قبل از برش
این مرحله که اغلب مشاوره مهندسی پیش از تولید نامیده میشود، میتواند هزینههای تولید و ضایعات را به شکل قابل توجهی کاهش دهد.
چه زمانی باید از خدمات حرفهای خمکاری استفاده کرد؟
در پروژههای ساده، گاهی خمکاری با ابزارهای کارگاهی نیز امکانپذیر است. اما در بسیاری از کاربردهای صنعتی، استفاده از خدمات تخصصی ضروری میشود.
برخی از این موارد عبارتاند از:
- تولید قطعات با تلرانس دقیق صنعتی
- خمکاری پروفیلهای ضخیم یا آلیاژهای سخت
- تولید قطعات در تیراژ بالا
- اجرای خمهای چندمرحلهای یا پیچیده
- پروژههایی که کیفیت سطح قطعه اهمیت دارد
در چنین شرایطی، سپردن فرآیند خمکاری آلومینیوم به مجموعهای که تجربه عملی و تجهیزات مناسب دارد، ریسک تولید را به حداقل میرساند.
نکته کاربردی:
اگر نقشه CAD یا فایل سهبعدی قطعه در اختیار دارید، معمولاً میتوان آن را برای بررسی فنی ارسال کرد تا امکان خمکاری، شعاع مناسب و هزینه تقریبی تولید مشخص شود. این کار قبل از شروع پروژه، بسیاری از خطاهای رایج در تولید قطعات آلومینیومی را حذف میکند.
نتیجهگیری
خمکاری آلومینیوم زمانی به نتیجه مطلوب میرسد که طراحی مهندسی، انتخاب آلیاژ و فرآیند تولید بهصورت هماهنگ انجام شوند. برخلاف بسیاری از فلزات صنعتی، آلومینیوم به دلیل ساختار متالورژیکی خاص خود نسبت به پارامترهایی مانند شعاع خم، جهت نورد و نوع عملیات حرارتی حساستر است. همین موضوع باعث میشود که موفقیت در خمکاری آلومینیوم بیش از هر چیز به درک رفتار مکانیکی آلیاژ وابسته باشد.
در عمل، بیشتر مشکلاتی که در خمکاری قطعات آلومینیومی دیده میشود از ترکهای سطحی گرفته تا تغییر زاویه پس از آزاد شدن فشار—نتیجه نادیده گرفتن چند اصل ساده اما حیاتی در طراحی و تولید است.
