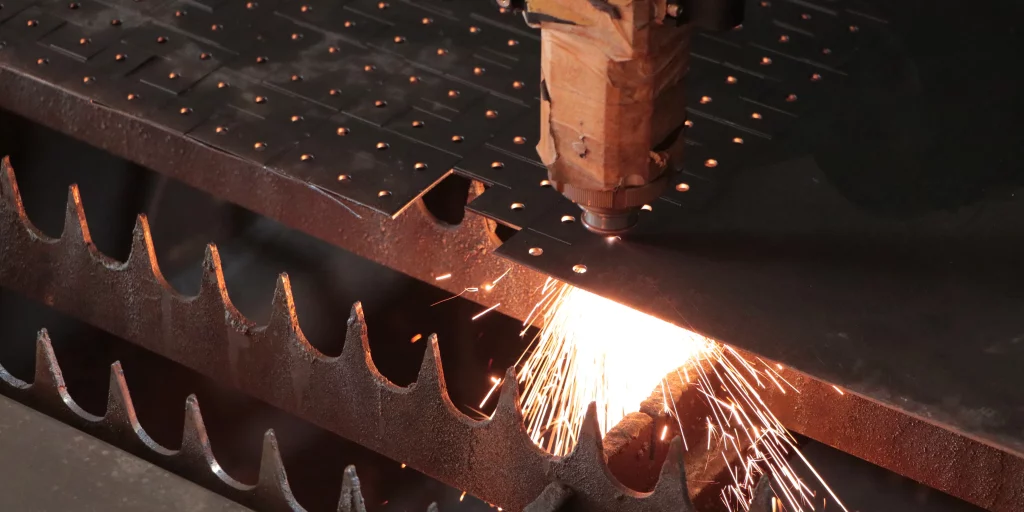

در پروژههای صنعتی، پرسش اصلی این نیست که آیا «دقت برش لیزر» در شرایط عملیاتی حفظ میشود. دستگاههای مدرن مدعی تلرانسهای عالی هستند، اما خروجی نهایی اسیر کیفیت اپتیک، سیستم حرکتی و ضخامت ورق است. واقعیت فنی این صنعت، فرسنگها با اعداد فریبنده کاتالوگها و ادعاهای تبلیغاتی فاصله دارد.
در این مقاله، متغیرهای تعیینکننده مثل عرض شیار، قطر پرتو و کنترل حرارتی را کالبدشکافی میکنیم. با بررسی تعامل این پارامترها و سیستمهای CNC، میآموزید که چگونه عوامل فیزیکی، خروجی نهایی را تغییر میدهند. این تحلیل فنی، مسیر رسیدن به تلرانس واقعی و عبور از ادعاهای تبلیغاتی را شفاف میکند.
مجموعه صنعتی کمال با بهرهگیری از تجهیزات پیشرفته و تیمی متخصص، خدمات برش لیزر را با دقت و کیفیت بالا برای پروژههای صنعتی شما ارائه میدهد. برای دریافت مشاوره تخصصی و استعلام قیمت، میتوانید با شماره 0261891 تماس بگرید.
فهرست مقاله
فیزیک دقت در برش لیزر: درک متغیرهای بنیادین
وقتی پرتو لیزر روی سطح فلز یا متریال دیگر متمرکز میشود، انرژی بسیار بالایی در یک نقطه کوچک آزاد میشود و ماده به سرعت ذوب یا تبخیر میشود. همزمان، گاز کمکی (مانند نیتروژن یا اکسیژن) مواد مذاب را از شکاف برش خارج میکند.
اما این فرآیند کاملاً ایدهآل نیست. حتی در دقیقترین دستگاهها نیز چند عامل باعث میشود ابعاد قطعه نهایی دقیقاً برابر فایل CAD نباشد. شناخت این عوامل برای کنترل تلرانس ضروری است.
مفهوم Kerf (شیار برش) و تأثیر آن بر تلرانس نهایی
یکی از مهمترین پارامترها در دقت برش لیزر، Kerf Width یا عرض شیار برش است. Kerf در واقع پهنای مادهای است که هنگام عبور پرتو لیزر حذف میشود.
برای مثال:
- اگر قطر مؤثر پرتو ۰.۱۵ میلیمتر باشد
- عرض Kerf معمولاً بین ۰.۱ تا ۰.۳ میلیمتر قرار میگیرد
این یعنی هنگام برش، بخشی از متریال از بین میرود و اگر این مقدار در طراحی جبران نشود، قطعه نهایی کوچکتر از مقدار طراحی خواهد بود.
در نرمافزارهای CAM و کنترل CNC معمولاً از تکنیکی به نام Kerf Compensation استفاده میشود. در این روش مسیر حرکت لیزر کمی جابجا میشود تا حذف متریال جبران گردد.
نکته مهم این است که Kerf مقدار ثابتی نیست و به عوامل زیر وابسته است:
- توان لیزر
- سرعت حرکت هد
- نوع گاز کمکی
- ضخامت متریال
- فوکوس لنز
به همین دلیل در پروژههای دقیق، قبل از تولید انبوه معمولاً نمونه آزمایشی (Test Cut) انجام میشود.
دقت موقعیتدهی (Positional Accuracy) در مقابل تکرارپذیری (Repeatability)
در بررسی دقت دستگاههای برش لیزر دو مفهوم مهندسی باید از هم تفکیک شوند:
Positional Accuracy
توانایی دستگاه برای رسیدن دقیق به یک مختصات مشخص روی میز کار.
Repeatability
توانایی دستگاه برای تکرار همان موقعیت در دفعات مختلف.
در بسیاری از دستگاههای صنعتی:
- دقت موقعیتدهی حدود ±۰.۰۵ تا ±۰.۱ میلیمتر
- تکرارپذیری حدود ±۰.۰۲ تا ±۰.۰۵ میلیمتر
است.
این تفاوت اهمیت زیادی دارد. فرض کنید قطعهای شامل چند سوراخ دقیق باشد. حتی اگر دستگاه کمی خطای موقعیت داشته باشد، اگر Repeatability بالا باشد فاصله سوراخها نسبت به هم دقیق باقی میماند.
بنابراین در تولید قطعات مکانیکی، تکرارپذیری اغلب مهمتر از دقت مطلق است.
اثر قطر پرتو (Beam Spot Size) بر وضوح هندسی
پرتو لیزر پس از عبور از لنز فوکوس به یک نقطه بسیار کوچک تبدیل میشود که به آن Spot Size گفته میشود. هرچه این نقطه کوچکتر باشد، دقت برش بالاتر خواهد بود.
قطر این نقطه معمولاً در محدوده زیر قرار دارد:
- لیزر CO₂ : حدود ۰.۱۵ تا ۰.۳ میلیمتر
- لیزر فایبر (Fiber) : حدود ۰.۰۵ تا ۰.۱۵ میلیمتر
همین تفاوت یکی از دلایل اصلی دقت بالاتر Fiber Laser در برش فلزات نازک است.
قطر کوچکتر پرتو مزایای مهمی دارد:
- عرض Kerf کمتر
- امکان ایجاد جزئیات ریزتر
- کاهش ناحیه متأثر از حرارت
اما در مقابل، تمرکز انرژی بالاتر میتواند در متریال ضخیم باعث ایجاد ناپایداری در مذاب شود. به همین دلیل انتخاب تنظیمات دستگاه همیشه یک مسئلهی بهینهسازی بین دقت و پایداری فرآیند است.
تحلیل تلرانسهای استاندارد و واقعیتهای کارگاهی
در مشخصات فنی بسیاری از دستگاههای برش لیزر، اعداد بسیار دقیقی برای دقت اعلام میشود؛ گاهی ±۰.۰۲ میلیمتر یا حتی کمتر. اما این مقادیر معمولاً مربوط به دقت حرکتی محورهای دستگاه در شرایط آزمایشگاهی هستند، نه دقت واقعی قطعهی تولید شده.
در محیط تولید، پارامترهای دیگری وارد بازی میشوند:
انبساط حرارتی، رفتار مذاب فلز، ضخامت ورق، فشار گاز کمکی و حتی کیفیت سطح متریال. نتیجه این است که تلرانس برش لیزر در عمل بزرگتر از دقت مکانیکی دستگاه خواهد بود.
در اغلب کارگاههای صنعتی، دقت برش لیزر برای قطعات فلزی در محدوده زیر قرار میگیرد:
- قطعات دقیق: حدود ±۰.۰۵ تا ±۰.۱ میلیمتر
- قطعات عمومی صنعتی: حدود ±۰.۱ تا ±۰.۲ میلیمتر
- ورقهای ضخیم: گاهی تا ±۰.۳ میلیمتر
البته این اعداد به شدت به جنس و ضخامت متریال وابسته هستند.
تلرانس استاندارد در متریالهای فلزی
رفتار حرارتی فلزات مختلف یکسان نیست. هدایت حرارتی، نقطه ذوب و واکنش با گازهای کمکی باعث میشود کیفیت و دقت برش در متریالهای مختلف متفاوت باشد.
در جدول زیر حدود معمول دقت برش لیزر برای متریالهای رایج نشان داده شده است:
| متریال | ضخامت ورق | تلرانس رایج |
|---|---|---|
| فولاد کربنی | ۱ تا ۳ میلیمتر | ±۰.۰۵ تا ±۰.۱ mm |
| فولاد کربنی | ۴ تا ۱۰ میلیمتر | ±۰.۱ تا ±۰.۲ mm |
| استیل ضدزنگ | ۱ تا ۵ میلیمتر | ±۰.۰۵ تا ±۰.۱۵ mm |
| آلومینیوم | ۱ تا ۴ میلیمتر | ±۰.۱ تا ±۰.۲ mm |
چند نکته فنی مهم:
- استیل معمولاً لبههای تمیزتری نسبت به فولاد کربنی ایجاد میکند.
- آلومینیوم به دلیل بازتاب بالای نور لیزر کنترل سختتری دارد.
- در فولاد کربنی استفاده از اکسیژن باعث واکنش اکسیداسیون میشود که سرعت برش را افزایش میدهد اما ممکن است دقت را کمی کاهش دهد.
تأثیر ضخامت ورق بر افت دقت
با افزایش ضخامت متریال، چند پدیده باعث کاهش دقت میشود.
اولین عامل گسترش Kerf در عمق برش است. در ورقهای ضخیم، پرتو لیزر در مسیر نفوذ خود کمی واگرا میشود. بنابراین عرض شیار در بالا و پایین قطعه یکسان نیست. این پدیده به نام Kerf Taper شناخته میشود.
عامل دوم، پایداری جریان مذاب است. وقتی ضخامت زیاد میشود، مواد مذاب باید مسیر طولانیتری را طی کنند تا از شکاف خارج شوند. در صورتی که فشار گاز کافی نباشد، مذاب در لبهها باقی میماند و باعث ایجاد خطا در ابعاد میشود.
در عمل معمولاً این الگو مشاهده میشود:
- ورق نازک (۱–۳ mm) → بیشترین دقت
- ورق متوسط (۴–۸ mm) → دقت متوسط
- ورق ضخیم (>۱۰ mm) → کاهش محسوس دقت
به همین دلیل در طراحی قطعات دقیق معمولاً توصیه میشود در صورت امکان از ورق نازکتر استفاده شود.
تفاوت دقت در سیستمهای لیزر Fiber و CO₂
در دو دهه گذشته فناوری Fiber Laser به سرعت جایگزین بسیاری از سیستمهای CO₂ شده است، بهویژه در برش فلزات.
دلیل اصلی این تغییر، ویژگیهای اپتیکی و طول موج متفاوت این دو فناوری است.
لیزر CO₂ دارای طول موج حدود ۱۰.۶ میکرومتر است، در حالی که لیزر فایبر طول موجی در حدود ۱.۰۶ میکرومتر دارد. این تفاوت باعث میشود پرتو فایبر بتواند نقطه فوکوس کوچکتری ایجاد کند.
نتیجه عملی این تفاوت:
- عرض Kerf کمتر
- جزئیات هندسی دقیقتر
- کنترل بهتر در برشهای ظریف
در بسیاری از کاربردها، دقت برش لیزر فایبر میتواند ۲۰ تا ۳۰ درصد بهتر از سیستم CO₂ باشد، بهخصوص در ضخامتهای پایین.
با این حال CO₂ هنوز در برخی کاربردهای خاص مزیت دارد؛ برای مثال در برش مواد غیر فلزی مانند:
- پلکسی
- چوب
- پلاستیکهای مهندسی
به همین دلیل انتخاب فناوری مناسب همیشه به نوع متریال و کاربرد نهایی قطعه بستگی دارد.
پارامترهای کنترلکننده دقت: چگونه تلرانس برش لیزر را کاهش دهیم
حتی اگر بهترین دستگاه برش لیزر در اختیار باشد، تنظیمات فرآیند نقش تعیینکنندهای در دقت نهایی دارند. بسیاری از خطاهای ابعادی نه به دلیل محدودیت فناوری، بلکه به علت تنظیم نادرست پارامترهای برش رخ میدهند.
در یک سیستم صنعتی، اپراتور یا مهندس فرآیند باید چند متغیر کلیدی را بهصورت همزمان بهینه کند: توان لیزر، سرعت حرکت، موقعیت فوکوس، فشار گاز کمکی و وضعیت اپتیک دستگاه. کوچکترین تغییر در هر یک از این پارامترها میتواند عرض Kerf و کیفیت لبه را تغییر دهد.
بهینهسازی نسبت توان به سرعت (Power–Speed Ratio)
یکی از مهمترین عوامل مؤثر بر دقت برش لیزر، نسبت توان لیزر به سرعت حرکت هد است. اگر این نسبت بهدرستی تنظیم نشود، چند مشکل رایج ایجاد میشود:
اگر توان بیش از حد باشد:
- عرض Kerf افزایش مییابد
- منطقه متأثر از حرارت (HAZ) بزرگتر میشود
- امکان ذوب بیشازحد لبهها وجود دارد
اگر توان کم باشد:
- برش کامل انجام نمیشود
- لبهها ناهموار میشوند
- احتمال باقی ماندن سرباره (Dross) افزایش مییابد
در فرآیندهای صنعتی معمولاً ابتدا سرعت برش بر اساس ضخامت متریال تعیین میشود و سپس توان لیزر برای رسیدن به پایدارترین برش تنظیم میگردد. هدف این است که:
- مذاب بهصورت پیوسته از شکاف خارج شود
- عرض Kerf حداقل باقی بماند
- تغییرات حرارتی کنترل شود
در بسیاری از دستگاههای مدرن، پایگاه دادهای از پارامترهای بهینه برای متریالهای مختلف در کنترلر CNC ذخیره شده است. با این حال، در پروژههای دقیق اغلب نیاز به تنظیمات سفارشی وجود دارد.
اهمیت گاز کمکی (Assist Gas) در کیفیت لبه
گاز کمکی فقط برای خارج کردن مواد مذاب استفاده نمیشود؛ بلکه نقش مهمی در کیفیت سطح برش و دقت ابعادی دارد.
سه گاز رایج در برش لیزری فلزات عبارتاند از:
اکسیژن (O₂)
در برش فولاد کربنی استفاده میشود. اکسیژن با فلز واکنش اکسیداسیون ایجاد میکند و گرمای اضافی تولید میکند. این موضوع سرعت برش را افزایش میدهد، اما میتواند باعث افزایش Kerf و کاهش دقت شود.
نیتروژن (N₂)
در برش استیل و آلومینیوم کاربرد زیادی دارد. نیتروژن واکنش شیمیایی ایجاد نمیکند و بنابراین لبههای تمیزتری تولید میشود. نتیجه آن دقت بالاتر و سطح بدون اکسیداسیون است.
هوای فشرده
در برخی کاربردهای اقتصادی استفاده میشود. هزینه پایینتری دارد اما معمولاً کیفیت لبه و دقت آن پایینتر از نیتروژن است.
پارامتر مهم دیگر فشار گاز است. اگر فشار کم باشد، مذاب بهخوبی از شکاف خارج نمیشود و دقت ابعادی کاهش پیدا میکند. اگر فشار بیشازحد باشد، جریان گاز میتواند مذاب را به اطراف پخش کند و لبهها را ناصاف کند.
نقش نگهداری دستگاه در حفظ تلرانس
بسیاری از کارگاهها کاهش تدریجی دقت برش را تجربه میکنند، در حالی که مشکل اصلی فرسودگی یا آلودگی اجزای اپتیکی است.
چند بخش از دستگاه بیشترین تأثیر را بر دقت دارند:
لنز فوکوس (Focusing Lens)
هرگونه آلودگی یا خراش روی لنز باعث پخش شدن انرژی لیزر میشود. نتیجه آن افزایش Spot Size و در نهایت افزایش عرض Kerf است.
نازل (Nozzle)
اگر نازل تغییر شکل داده باشد یا هممحوری آن با پرتو لیزر دقیق نباشد، جریان گاز کمکی نامتقارن میشود. این موضوع باعث میشود مذاب به یک سمت متمایل شود و دقت کاهش یابد.
کالیبراسیون محورهای حرکتی
سیستمهای حرکتی مبتنی بر سروو موتور و ریلهای خطی باید بهطور دورهای تنظیم شوند. حتی انحرافهای بسیار کوچک در ریلها میتواند باعث خطای موقعیت در قطعات بزرگ شود.
در بسیاری از خطوط تولید حرفهای، برنامه نگهداری پیشگیرانه شامل موارد زیر است:
- تمیزکاری روزانه لنز و نازل
- بررسی هممحوری پرتو
- کالیبراسیون دورهای سیستم حرکتی
- بررسی لرزش میز کار
اجرای همین اقدامات ساده میتواند تلرانس برش لیزر را بهطور قابلتوجهی پایدار نگه دارد.
چالشهای پیشرفته در مهندسی برش لیزر
در بسیاری از پروژههای صنعتی، مسئله تنها تنظیم صحیح دستگاه نیست. حتی با بهترین تنظیمات نیز برخی پدیدههای فیزیکی ذاتی فرآیند برش لیزری میتوانند باعث تغییر در ابعاد قطعه شوند. مهندسان تولید و طراحان صنعتی باید این محدودیتها را در مرحله طراحی در نظر بگیرند تا تلرانس برش لیزر در محدوده قابل قبول باقی بماند.
دو عامل مهم در این مرحله نقش کلیدی دارند: منطقه متأثر از حرارت (HAZ) و نحوه طراحی قطعه برای فرآیند برش.
اثر منطقه متأثر از حرارت (HAZ) بر دقت قطعه
در فرآیند برش لیزری، انرژی بسیار زیادی در یک نقطه کوچک متمرکز میشود. این انرژی فقط ناحیه برش را ذوب نمیکند؛ بلکه بخش کوچکی از اطراف برش نیز تحت تأثیر گرما قرار میگیرد. به این ناحیه Heat Affected Zone یا HAZ گفته میشود.
در HAZ ساختار متالورژیکی فلز ممکن است تغییر کند و همین موضوع میتواند چند پیامد مهندسی ایجاد کند:
- انبساط و انقباض حرارتی موضعی
- ایجاد تنشهای پسماند در قطعه
- تغییر جزئی در شکل قطعات باریک
در قطعات بزرگ این اثر معمولاً ناچیز است، اما در قطعاتی با ویژگیهای زیر میتواند مهم شود:
- ورقهای بسیار نازک
- قطعات دارای شیارهای باریک
- قطعات با هندسه پیچیده
برای مثال، اگر یک قطعه دارای شیارهای بلند و باریک باشد، گرمای موضعی میتواند باعث خم شدن یا تغییر شکل آن شود. در چنین شرایطی ممکن است ابعاد نهایی چند دهم میلیمتر تغییر کند.
در سیستمهای لیزر فایبر مدرن، به دلیل تمرکز انرژی بالاتر و عرض Kerf کمتر، اندازه HAZ معمولاً کوچکتر از سیستمهای CO₂ است. این موضوع یکی از دلایل دقت بالاتر این فناوری در بسیاری از کاربردهای صنعتی است.
استراتژیهای طراحی برای برش لیزری (Design for Laser Cutting)
یکی از روشهای مؤثر برای افزایش دقت قطعات، در نظر گرفتن محدودیتهای فرآیند برش در مرحله طراحی است. به این رویکرد در مهندسی تولید Design for Manufacturing (DFM) گفته میشود.
در مورد برش لیزر، چند اصل طراحی میتواند خطای ابعادی را به حداقل برساند.
۱. جبران Kerf در طراحی
همانطور که گفته شد، پرتو لیزر مقداری از متریال را حذف میکند. اگر قطعه نیاز به دقت بالا داشته باشد، باید مقدار Kerf در نرمافزار CAM یا CAD جبران شود.
برای مثال:
اگر عرض Kerf برابر 0.15 mm باشد، مسیر برش باید حدود 0.075 mm از هر طرف اصلاح شود.
بسیاری از نرمافزارهای صنعتی این اصلاح را بهصورت خودکار انجام میدهند.
۲. اجتناب از جزئیات بسیار ریز
حداقل اندازه ویژگیهای هندسی باید با قطر پرتو لیزر سازگار باشد. به طور تجربی:
حداقل عرض شیار ≈ ۱.۵ تا ۲ برابر عرض Kerf
اگر جزئیات کوچکتر از این مقدار باشند، احتمال دارد برش دقیق شکل مورد نظر را ایجاد نکند.
۳. استفاده از گوشههای شعاعدار
گوشههای بسیار تیز میتوانند باعث کاهش سرعت حرکت هد لیزر شوند و تجمع حرارت ایجاد کنند. در بسیاری از طراحیهای صنعتی استفاده از Fillet کوچک باعث میشود برش پایدارتر و دقیقتر انجام شود.
۴. فاصله مناسب بین برشها
اگر چند مسیر برش بسیار نزدیک به هم باشند، حرارت تجمع پیدا میکند و ممکن است باعث تغییر شکل موضعی شود. رعایت فاصله مناسب بین خطوط برش کمک میکند دمای قطعه کنترل شود.
نتیجهگیری
دقت برش لیزر، بر خلاف ادعاهای بازاریابی، یک عدد ثابت نیست. تلرانس عملیاتی معمولاً بین ۰.۰۵ تا ۰.۲ میلیمتر متغیر است و به شدت به پارامترهایی مثل ضخامت ورق، توان لیزر، گاز کمکی و سلامت قطعات اپتیکی وابسته است. باور به دقت مطلق در این فناوری، سادهانگاریِ محض است.
برای دستیابی به خروجی مطلوب، باید عرض شیار (Kerf) را در طراحی لحاظ کرده و از تکنیکهای جبرانسازی استفاده کنید. کنترل حرارت و تنظیمات دقیق CNC تنها راه عبور از محدودیتهای فیزیکی است. اگر اصول طراحی مهندسی را نادیده بگیرید، هیچ دستگاه گرانقیمتی نمیتواند خطای ابعادی قطعه شما را جبران کند.
