آیا تا به حال فکر کردهاید که چگونه فلزات سخت و مقاوم، بدون شکستن و با دقتی بالا تغییر شکل میدهند؟ پاسخ این سؤال در فرآیند «خمکاری» نهفته است؛ یکی از اصلیترین روشهای شکلدهی فلزات که از تولید تیرآهنهای ساختمانی تا قطعات ظریف لوازم خانگی، نقشی کلیدی دارد.
در سادهترین تعریف، خمکاری یعنی تغییر شکل فلز با اعمال نیرو، بدون آنکه قطعه دچار برش یا گسیختگی شود. البته پشت این تعریف ساده، محاسبات دقیقی از زاویه، شعاع خم و رفتار مکانیکی فلزات نهفته است. در این مقاله، روشها و دستگاههای مختلف این فرآیند را بررسی میکنیم.
اگر برای پروژههای خود به خدمات خمکاری دقیق و باکیفیت نیاز دارید، «مجموعه تولیدی و خدمات صنعتی کمال» در کنار شماست. ما با تکیه بر دستگاههای پیشرفته و تیمی متخصص، پیچیدهترین طرحهای شما را با بالاترین استانداردهای صنعتی اجرا میکنیم. برای آشنایی بیشتر با این فرآیند و دریافت مشاوره، تا پایان این مقاله همراه ما باشید.
فهرست مقاله
خمکاری چیست؟
اگر بخواهیم خیلی ساده بگوییم، پاسخ سؤال خمکاری چیست این است: خمکاری یک فرآیند شکلدهی فلزات است که در آن با اعمال نیرو، قطعه فلزی بدون برش یا حذف ماده، به زاویه یا فرم خاصی خم میشود. در این فرآیند ساختار کلی قطعه حفظ میشود اما شکل هندسی آن تغییر میکند.
تعریف خمکاری در مهندسی و صنعت
در مهندسی مکانیک و صنایع فلزی، خمکاری یکی از رایجترین روشهای فرمدهی ورقهای فلزی محسوب میشود. طبق تعاریف ارائهشده در منابع مهندسی ساخت و تولید و راهنماهای رسمی تجهیزات صنعتی، این فرآیند معمولاً با استفاده از دستگاههایی مثل پرس برک، رول خمکاری یا قالبهای مخصوص انجام میشود.
فرآیند خم شدن فلز چگونه انجام میشود؟
در فرآیند خمکاری، نیروی مکانیکی به فلز وارد میشود تا تنش در بخشهای مختلف قطعه ایجاد شود. در این حالت:
- لایه بیرونی فلز تحت کشش قرار میگیرد
- لایه داخلی تحت فشار قرار میگیرد
این اختلاف تنش باعث میشود قطعه فلزی بدون شکستن، تغییر شکل داده و خم شود. اگر مقدار نیرو و زاویه بهدرستی کنترل شود، فلز دقیقاً به همان شکل مورد نظر در میآید.
تفاوت خمکاری با برشکاری و فرمدهی فلزات
یکی از اشتباهات رایج این است که بعضی افراد خمکاری را با فرآیندهای دیگر فلزکاری اشتباه میگیرند. تفاوت اصلی اینجاست:
- در برشکاری بخشی از فلز حذف میشود.
- در فرمدهی عمیق شکل قطعه بهطور گسترده تغییر میکند.
- اما در خمکاری فقط زاویه یا انحنای قطعه تغییر میکند و حجم ماده ثابت میماند.
به همین دلیل در بسیاری از صنایع، وقتی سوال مطرح میشود که خمکاری چیست، پاسخ آن را بهعنوان یکی از دقیقترین و اقتصادیترین روشهای تغییر شکل فلزات معرفی میکنند.

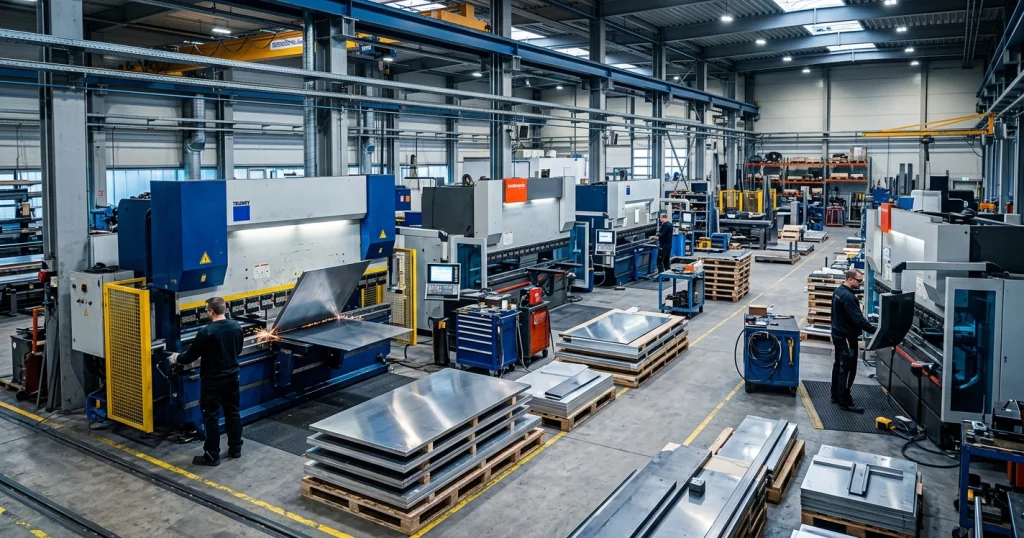

اصول و مبانی فرآیند خمکاری فلزات
برای اینکه بهتر بفهمیم خمکاری چیست و چرا در بعضی شرایط بهخوبی انجام میشود اما در شرایط دیگر باعث ترک یا تغییر شکل ناخواسته میشود، باید با چند اصل مهم در این فرآیند آشنا شویم. در مهندسی ساخت، خمکاری صرفاً اعمال نیرو نیست؛ بلکه ترکیبی از رفتار مکانیکی فلز، زاویه خم و طراحی قالب است.
نیروهای وارد شده در فرآیند خمکاری
در زمان خمکاری، نیروی فشاری توسط دستگاه یا ابزار مخصوص به فلز وارد میشود. این نیرو باعث ایجاد تنش در لایههای مختلف قطعه میشود:
- سطح بیرونی خم تحت تنش کششی قرار میگیرد
- سطح داخلی خم تحت تنش فشاری قرار میگیرد
- بین این دو ناحیه، لایهای وجود دارد که تقریباً بدون تغییر طول باقی میماند و به آن محور خنثی (Neutral Axis) گفته میشود
طبق اصول مهندسی مواد، اگر مقدار تنش از حد مجاز فلز بیشتر شود، احتمال ترک یا شکست افزایش پیدا میکند
مفهوم شعاع خم (Bend Radius)
یکی از پارامترهای مهم در پاسخ به این سؤال که خمکاری چیست، مفهوم شعاع خم است. شعاع خم به فاصله مرکز انحنای خم تا سطح داخلی قطعه گفته میشود.
اگر شعاع خم خیلی کوچک انتخاب شود:
- احتمال ترک خوردن فلز بالا میرود
- کیفیت سطح قطعه کاهش پیدا میکند
به همین دلیل در استانداردهای صنعتی معمولاً حداقل شعاع خم برای هر نوع فلز مشخص شده است.
برگشت فنری فلزات (Springback) چیست؟
یکی از پدیدههای مهم در خمکاری برگشت فنری است. وقتی نیروی خمکاری برداشته میشود، فلز کمی تمایل دارد به حالت اولیه خود برگردد. به همین دلیل زاویه خم نهایی معمولاً کمی کمتر از زاویه اعمالشده توسط دستگاه میشود.
برای جبران این موضوع، اپراتورها معمولاً زاویه خم را کمی بیشتر تنظیم میکنند. این نکته در طراحی دقیق قطعات فلزی اهمیت زیادی دارد.
انواع روشهای خمکاری فلزات
وقتی دقیقتر بررسی کنیم که خمکاری چیست، متوجه میشویم این فرآیند فقط یک روش ثابت ندارد. بسته به نوع فلز، ضخامت قطعه، شکل مورد نیاز و تجهیزات موجود، روشهای مختلفی برای انجام خمکاری استفاده میشود. هر کدام از این روشها مزایا و کاربردهای خاص خود را دارند.
خمکاری با پرس برک (Press Brake)
یکی از رایجترین روشهای خمکاری در صنعت، خمکاری با دستگاه پرس برک است. در این روش، ورق فلزی بین یک قالب بالایی (Punch) و قالب پایینی (Die) قرار میگیرد و با اعمال فشار، فلز به زاویه مورد نظر خم میشود.
ویژگیهای این روش:
- دقت بسیار بالا در زاویه خم
- مناسب برای تولید قطعات ورقی
- امکان کنترل دقیق با دستگاههای CNC
به همین دلیل در بسیاری از کارگاههای فلزکاری، وقتی صحبت از اینکه خمکاری چیست میشود، اولین روشی که به ذهن میرسد همین پرس برک است.
خمکاری رول یا نوردی (Roll Bending)
در این روش، فلز از بین چند غلتک (Roll) عبور داده میشود تا به تدریج خم شود. این تکنیک بیشتر برای ایجاد انحناهای بزرگ یا قطعات استوانهای استفاده میشود.
کاربردهای رایج این روش:
- ساخت لولهها و مخازن فلزی
- تولید قطعات استوانهای
- ساخت سازههای منحنی در پروژههای صنعتی
این روش نسبت به پرس برک برای خمهای دایرهای و بزرگ بسیار مناسبتر است.
خمکاری کششی (Stretch Bending)
در خمکاری کششی ابتدا قطعه فلزی تحت کشش قرار میگیرد و سپس روی قالب مخصوص خم میشود. این فرآیند باعث میشود فلز یکنواختتر شکل بگیرد و تغییر شکل دقیقتری ایجاد شود.
این روش بیشتر در صنایع زیر استفاده میشود:
- صنعت هوافضا
- خودروسازی
- تولید قطعات با انحنای پیچیده
خمکاری چرخشی یا روتاری (Rotary Bending)
در این روش از قالبهای چرخشی برای خم کردن فلز استفاده میشود. مزیت اصلی آن این است که:
- سطح فلز کمتر آسیب میبیند
- کیفیت ظاهری قطعه بهتر حفظ میشود
به همین دلیل در تولید قطعاتی که ظاهر اهمیت دارد کاربرد زیادی دارد.
خمکاری دستی و سنتی
در کارگاههای کوچک یا پروژههای ساده، گاهی خمکاری به صورت دستی انجام میشود. در این روش از ابزارهایی مثل گیره، اهرم یا قالبهای ساده استفاده میشود.
البته این روش نسبت به روشهای صنعتی دقت کمتری دارد و بیشتر برای کارهای سبک یا نمونهسازی استفاده میشود.
در مجموع وقتی بررسی میکنیم خمکاری چیست، میبینیم که انتخاب روش مناسب کاملاً به نوع پروژه، جنس فلز و دقت مورد نیاز بستگی دارد.
مهمترین دستگاهها و ابزارهای خمکاری
برای اینکه دقیقتر درک کنیم در عمل خمکاری چیست و چطور اجرا میشود، باید با تجهیزات اصلی این فرآیند آشنا شویم. کیفیت خروجی خمکاری تا حد زیادی به دستگاه، نوع قالب و تنظیمات آن بستگی دارد. حتی بهترین طراحی هم بدون ابزار مناسب به نتیجه مطلوب نمیرسد.
دستگاه پرس برک
پرس برک یکی از پرکاربردترین دستگاههای خمکاری ورق است. این دستگاه با استفاده از یک سنبه (Punch) و ماتریس (Die) فلز را تحت فشار قرار میدهد و آن را به زاویه مشخص خم میکند.
مزایای پرس برک:
- دقت بالا در تنظیم زاویه
- مناسب برای تیراژ بالا
- امکان برنامهریزی در مدلهای CNC
طبق اطلاعات منتشرشده رسمی تولیدکنندگان ماشینآلات صنعتی، مدلهای CNC قابلیت کنترل بسیار دقیق زاویه و عمق نفوذ را دارند.
دستگاه رول خمکاری
این دستگاه معمولاً از سه یا چهار غلتک تشکیل شده است. فلز با عبور از بین غلتکها به تدریج خم میشود. برای ایجاد انحناهای بزرگ و قطعات استوانهای، رول خمکاری گزینهای ایدهآل است.
قالبها و ابزارهای خمکاری
نوع قالب تأثیر مستقیمی روی نتیجه نهایی دارد. انتخاب درست:
- زاویه قالب
- فاصله دهانه ماتریس
- جنس ابزار
میتواند از ترکخوردگی یا تغییر شکل ناخواسته جلوگیری کند.
نقش CNC در خمکاری مدرن
در صنایع پیشرفته، سیستمهای CNC باعث شدهاند که کنترل فرآیند دقیقتر و تکرارپذیری بالاتر شود. در پروژههایی که دقت میلیمتری اهمیت دارد، استفاده از این فناوری تقریباً ضروری است.
درک این تجهیزات کمک میکند بهتر بفهمیم در عمل خمکاری چیست و چرا انتخاب ابزار مناسب تا این حد اهمیت دارد.

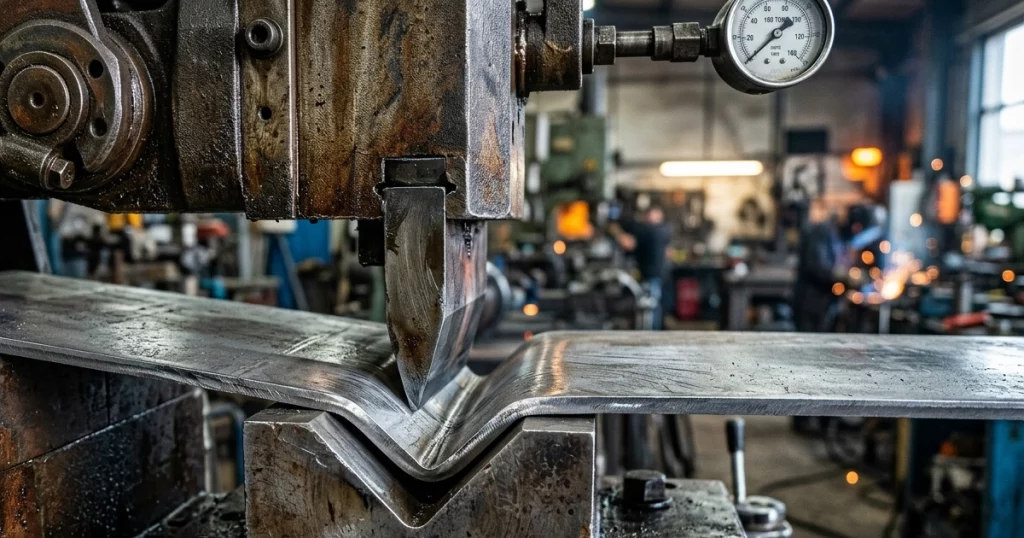

کاربردهای خمکاری فلزات در صنایع مختلف
اگر دقیق بررسی کنیم که خمکاری چیست، خیلی سریع متوجه میشویم این فرآیند فقط محدود به یک صنعت خاص نیست. در واقع خمکاری یکی از پایهایترین روشهای شکلدهی فلزات است و در بسیاری از صنایع برای تولید قطعات مختلف استفاده میشود. دلیل این کاربرد گسترده، دقت بالا، سرعت مناسب و امکان تولید قطعات متنوع با این روش است.
صنعت ساختمان و سازههای فلزی
در صنعت ساختمان، خمکاری نقش مهمی در تولید بسیاری از قطعات فلزی دارد. برای مثال در ساخت موارد زیر از این فرآیند استفاده میشود:
- تیرها و پروفیلهای فلزی
- سازههای فلزی سبک و سنگین
- اجزای نمای فلزی ساختمان
در بسیاری از پروژههای عمرانی، شناخت دقیق اینکه خمکاری چیست و چه روشی برای آن مناسبتر است، به مهندسان کمک میکند قطعات مقاومتر و دقیقتری تولید کنند.
صنعت خودروسازی
یکی از بزرگترین مصرفکنندگان فرآیند خمکاری، صنعت خودروسازی است. بسیاری از قطعات فلزی خودرو از طریق خمکاری تولید میشوند، از جمله:
- قطعات شاسی
- بدنه خودرو
- براکتها و قطعات نگهدارنده
در این صنعت، دقت بالا و یکنواختی قطعات اهمیت زیادی دارد؛ به همین دلیل اغلب از دستگاههای خمکاری CNC استفاده میشود.
تولید تجهیزات صنعتی و ماشینآلات
در ساخت ماشینآلات صنعتی نیز خمکاری کاربرد بسیار گستردهای دارد. بسیاری از قطعات فلزی که در تجهیزات صنعتی استفاده میشوند، ابتدا برش داده شده و سپس با فرآیند خمکاری به شکل نهایی میرسند.
صنایع لوازم خانگی و الکترونیک
در تولید لوازم خانگی هم خمکاری نقش مهمی دارد. برای مثال:
- بدنه ماشین لباسشویی
- بدنه یخچال
- محفظههای فلزی تجهیزات الکترونیکی
در این محصولات علاوه بر استحکام، ظاهر قطعه نیز اهمیت دارد؛ بنابراین انتخاب روش مناسب خمکاری بسیار مهم است.
به همین دلیل وقتی میپرسیم خمکاری چیست، در واقع درباره فرآیندی صحبت میکنیم که در بخش بزرگی از تولیدات صنعتی جهان نقش اساسی دارد.
مزایا و محدودیتهای فرآیند خمکاری
حالا که دیدیم کاربردهای این فرآیند چقدر گسترده است، بد نیست واقعبینانه بررسی کنیم مزایا و چالشهای آن چیست. وقتی میپرسیم خمکاری چیست، فقط نباید به تعریف آن اکتفا کنیم؛ بلکه باید بدانیم چه زمانی انتخاب درستی است و چه زمانی نه.
مزایای خمکاری فلزات
مهمترین مزایای خمکاری عبارتاند از:
- عدم نیاز به حذف ماده (بدون پرت زیاد)
- سرعت بالا در تولید قطعات
- دقت مناسب، مخصوصاً در دستگاههای CNC
- مقرونبهصرفه بودن در تیراژ متوسط و بالا
- حفظ یکپارچگی ساختار قطعه
به همین دلیل در بسیاری از پروژههای صنعتی، خمکاری اولین انتخاب برای تغییر شکل فلزات است.
محدودیتها و چالشهای خمکاری
در سالهای اخیر استفاده از برش لیزری در دکوراسیو
با وجود مزایا، این فرآیند محدودیتهایی هم دارد:
- احتمال ترکخوردگی در شعاعهای خیلی کوچک
- برگشت فنری فلز (Springback)
- محدودیت در ضخامتهای بسیار بالا
- نیاز به محاسبات دقیق زاویه و شعاع خم
بنابراین شناخت دقیق اینکه خمکاری چیست و چه محدودیتهایی دارد، کمک میکند در طراحی قطعات دچار خطا نشویم.
ن فلزی و معماری بسیار رایج شده است. تولید نردههای فلزی، پنلهای دکوراتیو، نمای فلزی ساختمان و قطعات تزئینی از جمله کاربردهای مهم این فناوری در حوزه ساختمان است.

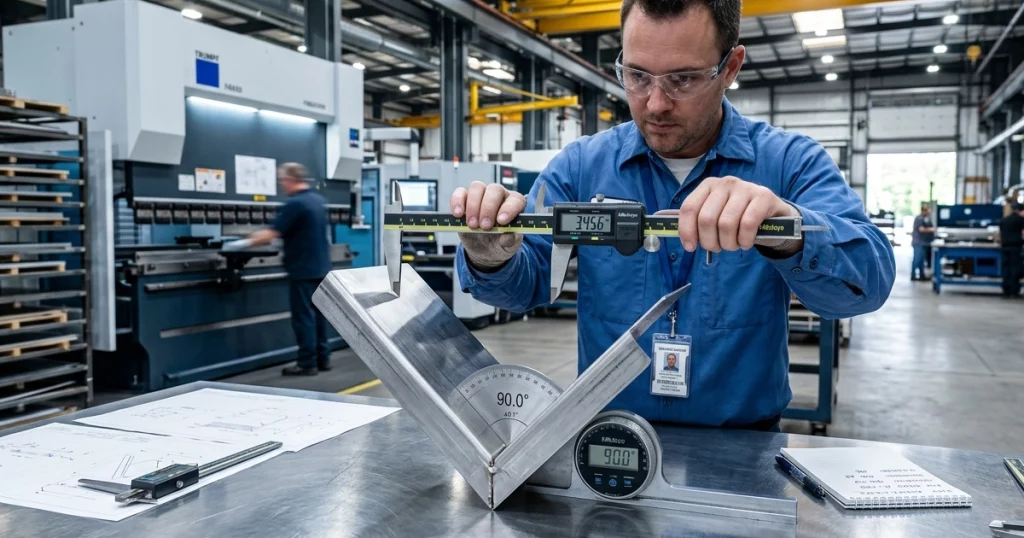

چه عواملی روی کیفیت خمکاری تأثیر میگذارند؟
درک این موضوع که فقط بدانیم خمکاری چیست کافی نیست؛ اگر کیفیت خروجی برایمان مهم باشد، باید بدانیم چه عواملی نتیجه نهایی را تعیین میکنند. در صنعت، بسیاری از ایرادات قطعات فلزی نه به دستگاه، بلکه به تنظیمات و انتخاب نادرست پارامترها برمیگردد.
نوع فلز و ضخامت ورق
هر فلزی رفتار مکانیکی متفاوتی دارد. برای مثال:
- آلومینیوم نرمتر و شکلپذیرتر است
- فولادهای پرکربن شکنندهترند
- استیل ضدزنگ برگشت فنری بیشتری دارد
همچنین هرچه ضخامت ورق بیشتر باشد، نیروی بیشتری برای خمکاری نیاز است و احتمال خطا هم افزایش پیدا میکند.
زاویه و شعاع خم
انتخاب شعاع خم نامناسب میتواند باعث ترک در سطح بیرونی قطعه شود. طبق استانداردهای مهندسی ساخت، برای هر جنس فلز حداقل شعاع مجاز تعریف شده است.
نوع دستگاه و قالب
دقت پرس برک، کیفیت قالب و تنظیم صحیح دستگاه مستقیماً روی زاویه نهایی تأثیر میگذارد. قالب فرسوده میتواند باعث عدم یکنواختی خم شود.
مهارت اپراتور
در بسیاری از کارگاهها، تجربه اپراتور نقش تعیینکننده دارد. حتی اگر بدانیم دقیقاً خمکاری چیست، اجرای صحیح آن نیاز به تجربه عملی و تنظیم دقیق پارامترها دارد.
جمعبندی
در این مقاله سعی کردیم به شکل ساده اما دقیق توضیح بدهیم که خمکاری چیست و چرا این فرآیند یکی از مهمترین روشهای شکلدهی فلزات در صنعت محسوب میشود. همانطور که دیدیم، خمکاری فرآیندی است که در آن با اعمال نیروی کنترلشده، فلز بدون برش یا حذف ماده به زاویه یا شکل مشخصی خم میشود.
در طول مقاله بررسی کردیم که این فرآیند چه اصولی دارد، چه نیروهایی در آن دخیل هستند و مفاهیمی مثل شعاع خم و برگشت فنری فلز چه نقشی در نتیجه نهایی دارند. همچنین با مهمترین روشهای خمکاری مانند پرس برک، رول خمکاری، خمکاری کششی و روشهای دستی آشنا شدیم و دیدیم که هر کدام در چه شرایطی استفاده میشوند.
از طرف دیگر مشخص شد که شناخت دقیق اینکه خمکاری چیست فقط برای مهندسان نیست؛ بلکه برای بسیاری از فعالان حوزه صنعت، ساخت قطعات فلزی و حتی پروژههای ساختمانی اهمیت دارد. انتخاب روش مناسب خمکاری میتواند هم کیفیت قطعه را بالا ببرد و هم هزینه تولید را کاهش دهد.
