برش لیزر ورق آهن یکی از دقیقترین روشهای برشکاری فلزات در صنعت است که با استفاده از پرتو متمرکز لیزر انجام میشود. در این فرآیند، اشعه لیزر با دمای بسیار بالا سطح ورق آهن را ذوب کرده و برشهایی بسیار دقیق، تمیز و بدون پلیسه ایجاد میکند. به همین دلیل این روش در صنایعی مانند خودروسازی، ساخت قطعات فلزی و تولید سازههای صنعتی کاربرد گستردهای دارد.
اما برش لیزر ورق آهن چگونه انجام میشود و چه مراحلی دارد؟ در این روش دستگاههای CNC با هدایت دقیق پرتو لیزر روی سطح فلز، طرح مورد نظر را برش میدهند. در ادامه این مقاله مراحل انجام برش لیزری ورق آهن، مزایا و کاربردهای آن را بررسی میکنیم.
اگر برای پروژههای خود به خدمات برش لیزر ۶ متری نیاز دارید، مجموعه صنعتی کمال با بهرهگیری از تجهیزات پیشرفته و تیمی متخصص، آماده ارائه خدمات به شماست. برای آشنایی بیشتر و دریافت مشاوره، با شماره تلفن 09354620020 تماس حاصل کنید.
فهرست مقاله
برش لیزر ورق آهن چیست و چگونه کار میکند؟
برای اینکه بفهمیم برش لیزر ورق آهن دقیقاً چگونه انجام میشود، اول باید بدانیم اساس این فناوری چیست. بهطور ساده، در این روش از یک پرتوی لیزر بسیار متمرکز و پرانرژی برای ذوب یا تبخیر فلز در یک مسیر مشخص استفاده میشود. نتیجه این فرآیند، یک برش بسیار دقیق با لبههای صاف و تمیز است.
تعریف ساده برش لیزر
در فناوری برش لیزر، دستگاه یک پرتو نور بسیار قوی تولید میکند. این پرتو از طریق لنزهای مخصوص روی سطح فلز متمرکز میشود. وقتی انرژی لیزر به سطح آهن برخورد میکند، دمای آن نقطه به سرعت بالا میرود و فلز در همان مسیر ذوب یا حتی تبخیر میشود.
به این ترتیب مسیر برش دقیقاً مطابق طرحی که در نرمافزار طراحی شده ایجاد میشود.
مکانیزم عملکرد دستگاه برش لیزر
- ابتدا منبع لیزر، پرتو پرانرژی تولید میکند.
- این پرتو از طریق آینهها یا فیبر نوری به هد برش منتقل میشود.
- لنزهای مخصوص، پرتو را روی سطح ورق آهن متمرکز میکنند.
- با حرکت هد دستگاه روی مسیر مشخص، خط برش ایجاد میشود.
کل این فرآیند توسط سیستم CNC کنترل میشود تا دقت برش در حد کسری از میلیمتر حفظ شود.
نقش گازهای کمکی در فرآیند برش
در بیشتر دستگاهها هنگام برش لیزر ورق آهن از گازهای کمکی استفاده میشود. این گازها چند وظیفه مهم دارند:
- خارج کردن فلز مذاب از محل برش
- افزایش سرعت برش
- جلوگیری از اکسید شدن لبهها
رایجترین گازها شامل اکسیژن، نیتروژن و هوای فشرده هستند که بسته به نوع کار انتخاب میشوند.

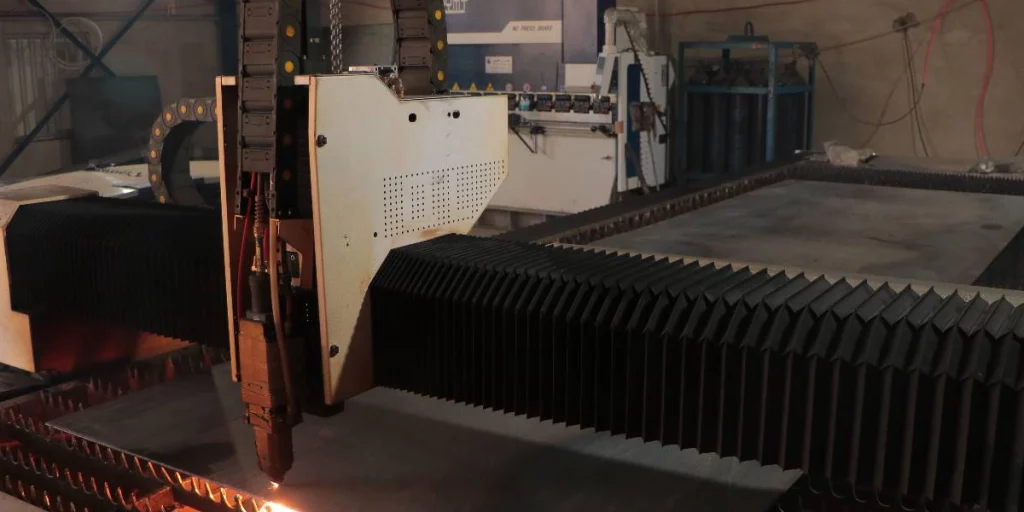

اجزای اصلی دستگاه برش لیزر ورق آهن
برای اینکه فرآیند برش لیزر ورق آهن با دقت بالا انجام شود، دستگاه لیزر از چند بخش اصلی تشکیل شده است که هر کدام نقش مهمی در کیفیت برش دارند. هماهنگی درست این اجزا باعث میشود برشها کاملاً دقیق، تمیز و بدون اعوجاج انجام شوند.
منبع تولید لیزر (Laser Source)
مهمترین بخش دستگاه، منبع لیزر است. این قسمت پرتو لیزر با انرژی بسیار بالا تولید میکند. در دستگاههای مدرن معمولاً از Fiber Laser استفاده میشود که نسبت به نسلهای قدیمی مثل CO₂ بازده بالاتر، مصرف انرژی کمتر و دقت بیشتری دارد.
توان منبع لیزر یکی از عوامل مهم در تعیین ضخامت قابل برش در برش لیزر ورق آهن محسوب میشود.
هد برش (Laser Head)
هد برش بخشی است که پرتو لیزر را روی سطح فلز متمرکز میکند. داخل این هد لنزهای بسیار دقیق قرار دارد که پرتو را به نقطهای بسیار کوچک هدایت میکنند.
همچنین نازل گاز کمکی نیز در همین قسمت قرار دارد تا فلز مذاب از مسیر برش خارج شود.
سیستم حرکتی و CNC
حرکت دقیق هد لیزر روی ورق آهن توسط سیستم حرکتی دستگاه کنترل میشود. این حرکتها توسط یک کنترلر CNC مدیریت میشوند که اطلاعات طرح برش را از فایل طراحی دریافت میکند.
به همین دلیل در برش لیزر ورق آهن میتوان حتی طرحهای بسیار پیچیده را با دقت بالا اجرا کرد.
سیستم خنککننده و کنترل
از آنجا که منبع لیزر انرژی زیادی تولید میکند، دستگاه به یک سیستم خنککننده (Chiller) نیاز دارد تا دمای اجزای حساس کنترل شود.
علاوه بر این، سیستم کنترل دستگاه وظیفه تنظیم پارامترهایی مثل توان لیزر، سرعت حرکت و فشار گاز را بر عهده دارد.
مراحل انجام برش لیزر ورق آهن
فرآیند برش لیزر ورق آهن فقط روشن کردن دستگاه و برش فلز نیست. در واقع چند مرحله فنی و دقیق پشت این کار قرار دارد تا قطعه نهایی دقیقاً مطابق طراحی ساخته شود. در ادامه مراحل اصلی این فرآیند را به ترتیب بررسی میکنیم.
طراحی فایل برش (CAD)
اولین مرحله در برش لیزری، طراحی قطعه در نرمافزارهای CAD است. مهندسان یا طراحان، شکل قطعه مورد نظر را با نرمافزارهایی مثل AutoCAD، SolidWorks یا نرمافزارهای مشابه طراحی میکنند.
در این مرحله ابعاد، سوراخها، انحناها و تمام جزئیات قطعه مشخص میشود تا دستگاه بتواند مسیر برش را دقیق اجرا کند.
تبدیل طرح به کد دستگاه (CAM)
بعد از طراحی، فایل وارد نرمافزارهای CAM میشود. این نرمافزارها طرح را به دستوراتی تبدیل میکنند که دستگاه CNC بتواند آنها را اجرا کند.
در این مرحله معمولاً بهینهسازی مسیر برش هم انجام میشود تا زمان برش کمتر شود و میزان پرت ورق کاهش پیدا کند.
تنظیم دستگاه و پارامترهای برش
قبل از شروع برش لیزر ورق آهن اپراتور دستگاه باید پارامترهای مهم را تنظیم کند، از جمله:
- توان لیزر
- سرعت حرکت هد
- نوع گاز کمکی
- فشار گاز
- فاصله نازل تا سطح ورق
این تنظیمات معمولاً بر اساس ضخامت ورق آهن و نوع دستگاه تعیین میشوند.
اجرای فرآیند برش
بعد از تنظیمات، ورق آهن روی میز دستگاه قرار میگیرد و فرآیند برش شروع میشود. هد لیزر بر اساس مسیر تعیینشده حرکت میکند و پرتو لیزر فلز را در همان مسیر ذوب میکند.
در این مرحله گاز کمکی نیز همزمان فلز مذاب را از شیار برش خارج میکند.
بررسی کیفیت و پرداخت نهایی
پس از اتمام کار، قطعات برشخورده بررسی میشوند تا از نظر دقت ابعاد، کیفیت لبهها و عدم وجود پلیسه کنترل شوند. در بیشتر موارد در برش لیزر ورق آهن لبهها آنقدر تمیز هستند که نیاز به پرداخت اضافی ندارند.
مزایای برش لیزر ورق آهن نسبت به روشهای سنتی
یکی از مهمترین دلایلی که باعث شده برش لیزر ورق آهن در صنایع مختلف بهسرعت جایگزین روشهای قدیمی شود، مزایای قابل توجه آن نسبت به روشهایی مثل هواگاز، اره یا حتی پلاسما است. این فناوری هم از نظر دقت و هم از نظر سرعت تولید، عملکرد بسیار بهتری ارائه میدهد.
دقت بسیار بالا در برش
یکی از بزرگترین مزیتهای برش لیزر ورق آهن دقت بسیار بالای آن است. پرتو لیزر در نقطهای بسیار کوچک متمرکز میشود و همین موضوع باعث میشود خط برش بسیار باریک و دقیق باشد.
در بسیاری از دستگاههای صنعتی، دقت برش میتواند به حدود ۰.۱ میلیمتر یا حتی کمتر برسد.
سرعت زیاد در تولید
در مقایسه با بسیاری از روشهای سنتی، برش لیزری سرعت بسیار بالاتری دارد. دستگاه میتواند با سرعت بالا روی مسیر تعیینشده حرکت کند و در زمان کوتاه تعداد زیادی قطعه تولید کند.
این موضوع برای تولید انبوه قطعات فلزی بسیار مهم است.
حداقل پرت و ضایعات
در برش لیزر ورق آهن به دلیل دقت بالای دستگاه، فاصله بین قطعات بسیار کم در نظر گرفته میشود. این موضوع باعث میشود از ورق فلزی بیشترین استفاده ممکن انجام شود و میزان ضایعات کاهش پیدا کند.
امکان برش طرحهای پیچیده
یکی از مزیتهای مهم این فناوری، امکان اجرای طرحهای بسیار پیچیده و ظریف است. دستگاههای لیزر که توسط سیستم CNC کنترل میشوند، میتوانند مسیرهای پیچیده و منحنیهای دقیق را بدون مشکل اجرا کنند.
کیفیت بالای لبههای برش
لبههایی که در برش لیزر ورق آهن ایجاد میشوند معمولاً بسیار صاف و تمیز هستند. در بسیاری از موارد نیازی به عملیات پرداخت یا سنگزنی وجود ندارد، که همین موضوع باعث کاهش زمان و هزینه تولید میشود.
کاربردهای برش لیزر ورق آهن در صنایع مختلف
وقتی دقت، سرعت و کیفیت بالا را کنار هم بگذاریم، طبیعی است که برش لیزر ورق آهن در صنایع مختلف جایگاه ویژهای پیدا کند. این فناوری فقط محدود به یک حوزه خاص نیست و از پروژههای ساختمانی گرفته تا تولید قطعات ظریف صنعتی استفاده میشود.
صنایع ساختمانی و سازههای فلزی
در صنعت ساختمان، از برش لیزری برای تولید صفحات فلزی، پلیتها، اتصالات، فریمها و قطعات سفارشی استفاده میشود. دقت بالای برش باعث میشود قطعات هنگام نصب کاملاً با هم هماهنگ باشند و نیاز به اصلاح در محل کاهش پیدا کند.
در پروژههای نمای فلزی و المانهای دکوراتیو نیز برش لیزر ورق آهن کاربرد گستردهای دارد.
صنعت خودرو
در صنعت خودرو، بسیاری از قطعات فلزی باید با دقت بسیار بالا تولید شوند. برش لیزر ورق آهن این امکان را فراهم میکند که قطعات با تلرانس دقیق و کیفیت یکنواخت ساخته شوند، مخصوصاً در تولید قطعات بدنه و شاسی.
تولید تجهیزات صنعتی
کارخانهها و کارگاههای صنعتی برای ساخت قطعات دستگاهها، تابلوهای برق صنعتی، شاسی ماشینآلات و قطعات سفارشی، به برشهای دقیق نیاز دارند. در این حوزه، برش لیزری به دلیل سرعت و تکرارپذیری بالا بسیار کاربردی است.
ساخت قطعات تزئینی و دکوراتیو
یکی از جذابترین کاربردهای برش لیزر ورق آهن در تولید قطعات تزئینی مثل پارتیشنهای فلزی، تابلوهای برشخورده، حفاظهای مدرن و طرحهای هنری است. چون دستگاه میتواند طرحهای بسیار ظریف و پیچیده را بدون افت کیفیت اجرا کند.
چه عواملی روی کیفیت برش لیزر ورق آهن تأثیر میگذارند؟
هرچند فناوری برش لیزر ورق آهن دقت بسیار بالایی دارد، اما کیفیت نهایی برش به چند عامل مهم وابسته است. اگر این عوامل بهدرستی تنظیم نشوند، ممکن است لبههای برش زبر شوند یا دقت قطعه کاهش پیدا کند. در ادامه مهمترین عوامل موثر را بررسی میکنیم.
ضخامت ورق آهن
یکی از اصلیترین فاکتورها در برش لیزر ورق آهن ضخامت ورق است. هرچه ضخامت بیشتر باشد، نیاز به توان لیزر بالاتر و تنظیمات دقیقتر وجود دارد. اگر دستگاه توان کافی نداشته باشد، ممکن است برش کامل انجام نشود یا لبهها کیفیت مطلوبی نداشته باشند.
نوع دستگاه لیزر
امروزه بیشتر کارگاههای صنعتی از دستگاههای فایبر لیزر (Fiber Laser) استفاده میکنند. این دستگاهها نسبت به نسلهای قدیمیتر مثل CO₂ دقت بالاتر، سرعت بیشتر و مصرف انرژی کمتری دارند. نوع دستگاه نقش مهمی در کیفیت برش دارد.
توان لیزر
توان منبع لیزر تعیین میکند که دستگاه تا چه ضخامت و با چه سرعتی بتواند فلز را برش دهد. در برش لیزر ورق آهن اگر توان دستگاه متناسب با ضخامت ورق تنظیم نشود، ممکن است برش ناقص یا ناهموار ایجاد شود.
نوع گاز مصرفی
نوع گاز کمکی نیز روی کیفیت برش تأثیر میگذارد. برای مثال:
- اکسیژن سرعت برش را افزایش میدهد
- نیتروژن لبههای تمیزتر و بدون اکسید ایجاد میکند
مهارت اپراتور و تنظیمات دستگاه
در نهایت، تجربه اپراتور در تنظیم پارامترهایی مثل سرعت حرکت، فاصله نازل و فشار گاز نقش مهمی در کیفیت نهایی برش لیزر ورق آهن دارد.

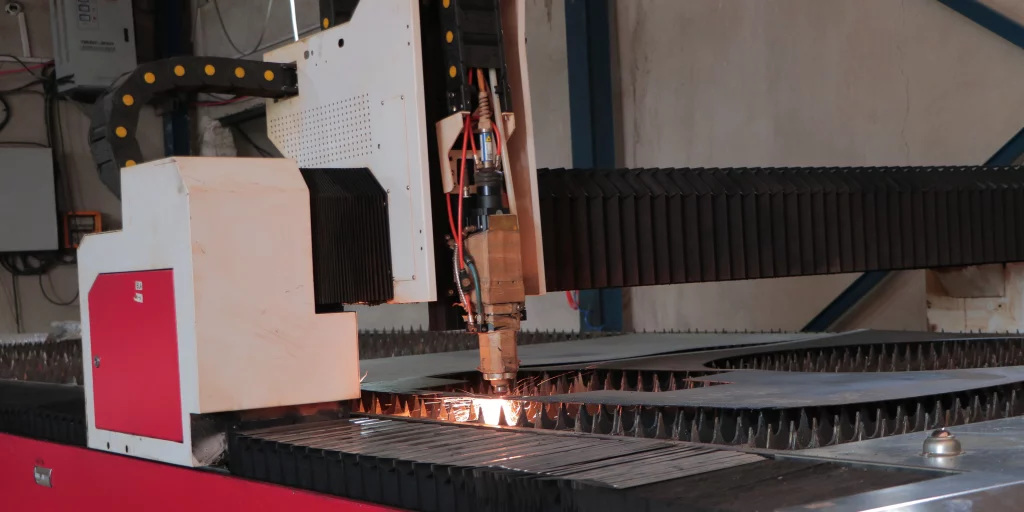

هزینه برش لیزر ورق آهن چگونه محاسبه میشود؟
یکی از پرتکرارترین سوالها درباره برش لیزر ورق آهن مربوط به هزینه آن است. خیلیها تصور میکنند قیمت فقط بر اساس وزن ورق حساب میشود، اما در واقع چند عامل مختلف در تعیین هزینه نهایی نقش دارند.
طبق روال رایج کارگاههای صنعتی و تعرفههایی که معمولاً بر اساس زمان کار دستگاه محاسبه میشود، این فاکتورها مهمترین تاثیر را دارند:
ضخامت و جنس ورق
هرچه ضخامت ورق بیشتر باشد، دستگاه باید با توان بالاتر و سرعت کمتر کار کند. این یعنی زمان برش بیشتر و در نتیجه هزینه بالاتر. جنس فلز هم اهمیت دارد؛ بعضی آلیاژها سختتر برش میخورند.
طول مسیر برش
در برش لیزری معمولاً هزینه بر اساس متر طول برش یا زمان صرفشده محاسبه میشود. هرچه طرح پیچیدهتر و خطوط برش بیشتر باشد، هزینه افزایش پیدا میکند.
پیچیدگی طرح
طرحهایی که سوراخهای زیاد، گوشههای تیز یا جزئیات ریز دارند، زمان بیشتری برای اجرا نیاز دارند. در نتیجه در پروژههای پیچیده، هزینه برش لیزر ورق آهن بیشتر خواهد بود
تعداد قطعات و تیراژ تولید
در تولید انبوه، هزینه هر قطعه معمولاً کاهش پیدا میکند، چون زمان تنظیم دستگاه بین قطعات سرشکن میشود. اما در سفارشهای تکی یا تیراژ پایین، هزینه واحد بالاتر است.
جمعبندی
در این مقاله بررسی کردیم که برش لیزر ورق آهن چگونه انجام میشود و چرا این فناوری به یکی از مهمترین روشهای برش فلز تبدیل شده است. این فرآیند با تمرکز یک پرتو لیزر پرانرژی روی سطح فلز و استفاده از گازهای کمکی انجام میشود و برشی دقیق، تمیز و با حداقل ضایعات ایجاد میکند.
همچنین به اجزای دستگاه، مراحل اجرای برش، مزایا نسبت به روشهای سنتی و کاربردهای آن در صنایع مختلف اشاره کردیم. به طور کلی زمانی که دقت بالا، سرعت تولید و اجرای طرحهای پیچیده اهمیت داشته باشد، برش لیزر ورق آهن یکی از بهترین گزینهها محسوب میشود؛ البته انتخاب دستگاه مناسب و تجربه اپراتور در کیفیت نهایی بسیار تاثیرگذار است.
