اگر با قطعات فلزی در صنایعی همچون خودروسازی، تجهیزات صنعتی یا لوازم خانگی سر و کار داشته باشید، احتمالاً با خروجیهای فرآیند «خمکاری ورق» آشنا هستید؛ روشی حیاتی در شکلدهی فلزات که بدون نیاز به برش یا ذوب، تنها با اعمال نیرو، ورق را به زاویهی دلخواه در میآورد. درک صحیح این فرآیند، نه تنها برای مهندسان و اپراتورها، بلکه برای تمامی طراحان و فعالان حوزه ساخت سازههای فلزی ضروری است، چرا که انتخاب روش مناسب خمکاری، تأثیر مستقیمی بر کیفیت نهایی، هزینه تولید و دوام قطعه تولیدی خواهد داشت.
با این حال، سوالات متداولی پیرامون چگونگی انجام این عملیات، روشهای اجرایی، عوامل مؤثر بر کیفیت خم و دستگاههای کاربردی آن وجود دارد که دغدغه بسیاری از تولیدکنندگان است. هدف ما در این مقاله، بررسی جامع فرآیند خمکاری ورق و پاسخ به این پرسشهاست تا با شناخت دقیق روشها، دستگاهها و نکات فنی مرتبط، تصویر شفاف و کاملی از این تکنولوژی کلیدی در صنایع فلزی به دست آورید.
اگر برای پروژههای خود به خدمات خمکاری CNC دقیق و باکیفیت نیاز دارید، «مجموعه تولیدی و خدمات صنعتی کمال» در کنار شماست.
فهرست مقاله
تعریف ساده خمکاری ورق
خمکاری ورق یکی از روشهای شکلدهی فلزات است که در آن، ورق فلزی با اعمال نیرو و بدون جدا شدن ماده یا ایجاد براده، به زاویه یا فرم مشخصی خم میشود. در این فرآیند، ساختار کلی قطعه حفظ میشود اما شکل هندسی آن تغییر میکند.
از نظر فنی، خمکاری نوعی تغییر شکل پلاستیک است. یعنی وقتی نیروی کافی به ورق وارد میشود، فلز از محدوده الاستیک عبور کرده و وارد ناحیه پلاستیک میشود؛ در نتیجه پس از برداشتن نیرو، شکل جدید خود را تا حد زیادی حفظ میکند. البته مقدار کمی بازگشت فنری (Springback) همیشه وجود دارد که در بخشهای بعدی مفصل درباره آن صحبت میکنیم.
نکته مهم این است که در خمکاری ورق هیچ مادهای حذف نمیشود؛ برخلاف برشکاری یا سوراخکاری که با کاهش ضخامت یا حذف بخشی از فلز همراه هستند.
کاربردهای خمکاری ورق در صنایع مختلف
تقریباً هر جا که با قطعات فلزی سروکار داشته باشیم، ردپای خمکاری دیده میشود. چند نمونه کاربرد مهم:
- صنعت خودرو: ساخت بدنه، شاسی، براکتها و قطعات تقویتی
- صنایع ساختمانی: تولید ناودانی، قابها، چهارچوبها و سازههای فلزی
- لوازم خانگی: بدنه ماشین لباسشویی، یخچال، اجاق گاز
- تابلوهای برق و رکهای صنعتی: بدنه فلزی با لبههای خمخورده برای افزایش استحکام
دلیل اهمیت بالای خمکاری ورق این است که این فرآیند هم مقرونبهصرفه است، هم سرعت تولید بالایی دارد و هم میتواند استحکام قطعه را با طراحی صحیح لبهها و زاویهها افزایش دهد. طبق استانداردها و راهنماهای فنی منتشرشده توسط تولیدکنندگان دستگاههای پرس برک، طراحی صحیح خم میتواند نقش مهمی در جلوگیری از تمرکز تنش و ترکخوردگی داشته باشد.
به زبان ساده: بدون خمکاری، بسیاری از قطعات فلزی امروزی عملاً قابل تولید نبودند.
اصول و فرآیند انجام خمکاری ورق
- برای اینکه خمکاری ورق بهصورت دقیق و بدون آسیب به فلز انجام شود، لازم است چند اصل فنی در فرآیند خمکاری رعایت شود. این فرآیند در ظاهر ساده به نظر میرسد، اما در واقع ترکیبی از محاسبات مکانیکی، انتخاب ابزار مناسب و کنترل دقیق نیرو است.
مراحل کلی انجام خمکاری ورق
در بیشتر روشهای صنعتی، مراحل خمکاری ورق تقریباً به شکل زیر انجام میشود:
- انتخاب جنس و ضخامت ورق: نوع فلز (فولاد، آلومینیوم، استیل و …) تأثیر زیادی روی نحوه خم شدن دارد.
- طراحی زاویه و شعاع خم: قبل از شروع کار باید مشخص شود که ورق دقیقاً با چه زاویه و شعاعی خم شود.
- قرار دادن ورق در دستگاه: معمولاً ورق در دستگاههایی مثل پرس برک بین پانچ و قالب قرار میگیرد.
- اعمال نیرو: دستگاه با فشار مشخصی ورق را به سمت قالب فشار میدهد تا زاویه خم ایجاد شود.
- بررسی زاویه و اصلاح احتمالی: بعد از خمکاری، زاویه قطعه بررسی میشود و در صورت نیاز تنظیمات اصلاح میشود.
این مراحل ممکن است بسته به نوع دستگاه یا روش تولید کمی متفاوت باشند، اما اصول کلی فرآیند تقریباً در همه روشهای خمکاری ورق مشابه است.
نقش نیرو، زاویه و شعاع خم در کیفیت خمکاری
سه عامل بسیار مهم در کیفیت نهایی خمکاری ورق وجود دارد:
- نیروی خمکاری: اگر نیرو کمتر از حد لازم باشد، خم کامل ایجاد نمیشود و اگر بیش از حد باشد ممکن است ورق آسیب ببیند.
- زاویه خم: زاویه دقیق باید در طراحی قطعه مشخص شود، زیرا کوچکترین خطا میتواند باعث عدم تطابق قطعه در مونتاژ شود.
- شعاع خم: شعاع خم داخلی باید متناسب با ضخامت ورق انتخاب شود؛ شعاع بسیار کوچک ممکن است باعث ترک خوردن فلز شود.
طبق دستورالعملهای فنی بسیاری از سازندگان دستگاههای صنعتی، انتخاب درست شعاع خم یکی از مهمترین عوامل جلوگیری از شکست یا ترک در فرآیند خمکاری ورق است.
پارامترهای مهم در فرآیند خمکاری
چند پارامتر کلیدی همیشه باید در هنگام خمکاری ورق در نظر گرفته شوند:
- ضخامت ورق فلزی
- جنس و آلیاژ فلز
- زاویه مورد نیاز خم
- شعاع داخلی خم
- نوع دستگاه یا روش خمکاری
ترکیب درست این عوامل تعیین میکند که نتیجه نهایی خمکاری دقیق، یکنواخت و بدون نقص باشد.

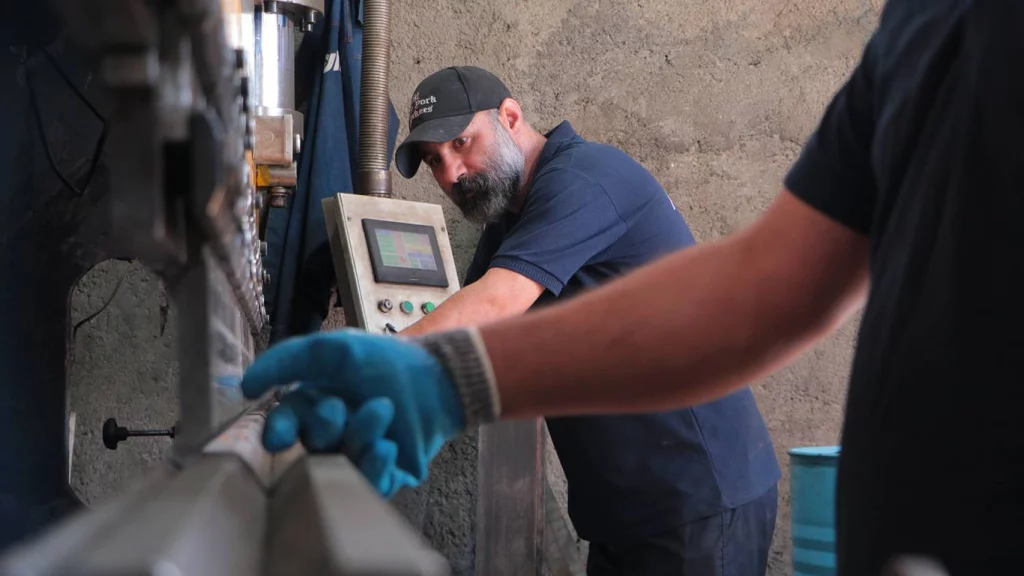

روشهای مختلف خمکاری ورق فلزی
برای انجام خمکاری ورق روشهای مختلفی در صنعت استفاده میشود. انتخاب هر روش معمولاً به عواملی مثل ضخامت ورق، نوع فلز، دقت مورد نیاز و حجم تولید بستگی دارد. در بسیاری از کارگاهها و خطوط تولید، ترکیبی از چند روش مختلف برای شکلدهی قطعات فلزی به کار گرفته میشود.

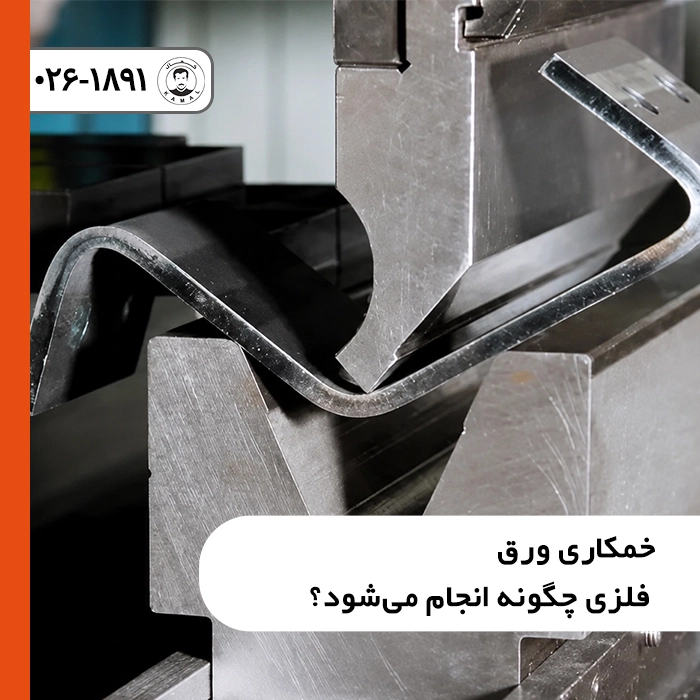

خمکاری با دستگاه پرس برک (Press Brake)
یکی از رایجترین روشهای خمکاری ورق در صنعت، استفاده از دستگاه پرس برک است. در این روش، ورق فلزی بین دو ابزار اصلی یعنی پانچ (Punch) و قالب (Die) قرار میگیرد.
وقتی دستگاه فعال میشود، پانچ با نیروی کنترلشده به سمت پایین حرکت میکند و ورق را داخل قالب فشار میدهد. این فشار باعث ایجاد زاویه خم در ورق میشود.
مزایای این روش:
- دقت بسیار بالا
- قابلیت تولید قطعات پیچیده
- مناسب برای تولید صنعتی و تیراژ بالا
امروزه بسیاری از کارگاهها از پرس برک CNC استفاده میکنند که امکان تنظیم دقیق زاویه، فشار و موقعیت خم را فراهم میکند.
خمکاری رول یا نوردی
در روش نورد یا Roll Bending، ورق فلزی از بین چند رول عبور داده میشود تا بهتدریج خم شود. این روش بیشتر برای ایجاد خمهای بزرگ یا قطعات استوانهای استفاده میشود.
کاربردهای این نوع خمکاری ورق معمولاً شامل موارد زیر است:
- ساخت مخازن فلزی
- تولید لولههای بزرگ
- ساخت سازههای منحنی
در این روش به جای یک خم تیز، معمولاً یک خم تدریجی و منحنی ایجاد میشود.
خمکاری دستی
در برخی کارگاههای کوچک یا پروژههای ساده، خمکاری ورق به صورت دستی انجام میشود. در این روش از ابزارهایی مانند:
- گیره
- چکش
- دستگاههای خمکن دستی
استفاده میشود.
این روش بیشتر برای:
- کارهای تعمیراتی
- ساخت قطعات ساده
- پروژههای کوچک
مناسب است. البته دقت آن نسبت به روشهای صنعتی کمتر است.
خمکاری با قالب (Die Bending)
در این روش از قالبهای مخصوص برای ایجاد شکل دقیق در ورق فلزی استفاده میشود. قالبها معمولاً برای یک قطعه خاص طراحی میشوند و در خطوط تولید انبوه کاربرد زیادی دارند.
در این نوع خمکاری ورق، ورق فلزی داخل قالب قرار میگیرد و با فشار دستگاه شکل قالب را به خود میگیرد. این روش در تولید قطعات خودرو و لوازم خانگی بسیار رایج است.
خمکاری هوایی (Air Bending) و خمکاری کف قالب (Bottoming)
دو تکنیک مهم در دستگاههای پرس برک عبارتاند از:
Air Bending
در این روش، ورق کاملاً به کف قالب فشار داده نمیشود و زاویه خم با کنترل عمق حرکت پانچ تنظیم میشود. این روش انعطافپذیری بیشتری دارد.
Bottoming
در این روش ورق کاملاً داخل قالب فشرده میشود و زاویه دقیق قالب در قطعه ایجاد میشود. دقت این روش بسیار بالا است اما به نیروی بیشتری نیاز دارد.
طبق راهنماهای فنی منتشرشده توسط سازندگان تجهیزات صنعتی، انتخاب صحیح تکنیک خمکاری میتواند تأثیر زیادی روی کیفیت نهایی خمکاری ورق و عمر ابزار داشته باشد.
دستگاهها و ابزارهای مورد استفاده در خمکاری ورق
برای اینکه خمکاری ورق با دقت بالا و بدون خطا انجام شود، انتخاب دستگاه و ابزار مناسب کاملاً حیاتی است. کیفیت ابزار مستقیماً روی کیفیت خم، سرعت تولید و حتی طول عمر قطعه اثر میگذارد. در ادامه مهمترین تجهیزات مورد استفاده را بررسی میکنیم.
دستگاه پرس برک CNC
پرس برک CNC پیشرفتهترین و رایجترین دستگاه در صنعت خمکاری ورق است. این دستگاه به کمک سیستم کنترل عددی، امکان تنظیم دقیق موارد زیر را فراهم میکند:
- زاویه خم
- عمق نفوذ پانچ
- میزان فشار واردشده
- موقعیت دقیق ورق
مزیت اصلی CNC دقت بالا و تکرارپذیری است. یعنی اگر بخواهید هزار قطعه یکسان تولید کنید، دستگاه میتواند همان زاویه را با کمترین خطا تکرار کند. طبق اطلاعات منتشرشده توسط سازندگان دستگاههای صنعتی، استفاده از CNC باعث کاهش خطای انسانی و افزایش بهرهوری تولید میشود.
دستگاه خمکن دستی
در کارگاههای کوچک یا پروژههای سبک، از دستگاههای خمکن دستی استفاده میشود. این دستگاهها ساختار سادهتری دارند و اپراتور با نیروی دست یا اهرم، ورق را خم میکند.
این روش برای:
- ورقهای نازک
- تولید محدود
- پروژههای سفارشی کوچک
مناسب است. البته دقت آن به مهارت اپراتور وابسته است.
قالبها و پانچهای خمکاری
در فرآیند خمکاری ورق، قالب (Die) و پانچ (Punch) نقش اصلی را ایفا میکنند. این ابزارها در اشکال مختلف طراحی میشوند تا بتوانند زاویهها و فرمهای گوناگون ایجاد کنند.
چند نوع رایج قالب:
- قالب V شکل
- قالب U شکل
- قالب مخصوص زاویههای خاص
انتخاب صحیح قالب بر اساس ضخامت ورق و زاویه مورد نیاز انجام میشود. اگر قالب اشتباه انتخاب شود، ممکن است خم دقیق ایجاد نشود یا حتی ورق آسیب ببیند.
ابزارهای اندازهگیری زاویه و کنترل کیفیت
بعد از انجام خمکاری ورق، بررسی دقت زاویه بسیار مهم است. برای این کار از ابزارهایی مانند:
- زاویهسنج صنعتی
- کولیس
- خطکشهای دقیق فلزی
- ابزارهای اندازهگیری دیجیتال
استفاده میشود.
در خطوط تولید حرفهای، کنترل کیفیت بخشی جداییناپذیر از فرآیند خمکاری است تا اطمینان حاصل شود که قطعه با نقشه فنی مطابقت کامل دارد.
مهمترین عوامل مؤثر بر کیفیت خمکاری ورق
کیفیت نهایی در خمکاری ورق فقط به دستگاه یا اپراتور بستگی ندارد. مجموعهای از عوامل فنی و متالورژیکی روی نتیجه کار تأثیر میگذارند. اگر این عوامل بهدرستی در نظر گرفته نشوند، ممکن است قطعه دچار ترک، تغییر زاویه یا حتی شکستگی شود.
در ادامه مهمترین پارامترهایی که روی کیفیت خمکاری ورق تأثیر دارند را بررسی میکنیم.
جنس و آلیاژ ورق فلزی
نوع فلز یکی از مهمترین عوامل در فرآیند خمکاری ورق است. فلزات مختلف رفتار متفاوتی هنگام خم شدن دارند.
بهعنوان مثال:
- آلومینیوم معمولاً انعطافپذیری بالایی دارد و بهراحتی خم میشود.
- فولاد نرم (Mild Steel) برای بیشتر عملیات خمکاری مناسب است.
- استیل ضدزنگ مقاومت بیشتری دارد و به نیروی بالاتری برای خم شدن نیاز دارد.
طبق دادههای فنی منتشرشده در منابع مهندسی مواد، هر آلیاژ دارای حد مشخصی از شکلپذیری است و اگر شعاع خم کمتر از حد مجاز باشد، احتمال ترک خوردگی افزایش پیدا میکند.
ضخامت و عرض ورق
هرچه ضخامت ورق بیشتر باشد، نیروی بیشتری برای خمکاری ورق لازم است. علاوه بر این، ضخامت ورق روی چند عامل مهم تأثیر میگذارد:
- شعاع خم مناسب
- نوع قالب مورد نیاز
- میزان فشار دستگاه
به همین دلیل در بسیاری از نرمافزارهای طراحی صنعتی، قبل از انجام خمکاری، محاسبه دقیق پارامترهای مربوط به ضخامت ورق انجام میشود.
شعاع خم مناسب
شعاع خم داخلی یکی از پارامترهای کلیدی در خمکاری ورق است. اگر شعاع خم بیش از حد کوچک انتخاب شود، احتمال ایجاد ترک در سطح خارجی ورق افزایش پیدا میکند.
به طور کلی در بسیاری از استانداردهای صنعتی پیشنهاد میشود:
شعاع خم داخلی حداقل برابر با ضخامت ورق یا کمی بیشتر باشد.
البته این مقدار بسته به جنس فلز میتواند تغییر کند.
بازگشت فنری (Springback)
یکی از پدیدههای رایج در خمکاری ورق، بازگشت فنری است. وقتی نیروی خمکاری از روی ورق برداشته میشود، فلز کمی به حالت اولیه خود برمیگردد و زاویه خم کمی بازتر میشود.
برای جبران این موضوع معمولاً در طراحی زاویه، مقدار کمی اضافه خم (Overbending) در نظر گرفته میشود.
این پدیده در فلزاتی با استحکام بالاتر بیشتر دیده میشود و به همین دلیل اپراتور یا برنامه CNC باید این موضوع را در تنظیمات دستگاه لحاظ کند.
مزایا و محدودیتهای خمکاری ورق
فرآیند خمکاری ورق یکی از پرکاربردترین روشهای شکلدهی فلزات در صنعت است. دلیل این محبوبیت ترکیبی از سرعت تولید، هزینه مناسب و امکان تولید قطعات متنوع است. البته مانند هر فرآیند صنعتی دیگر، این روش علاوه بر مزایا، محدودیتهایی هم دارد که باید در طراحی و تولید در نظر گرفته شوند.
مزایای خمکاری در تولید قطعات فلزی
مهمترین مزایای خمکاری ورق عبارتاند از:
- عدم اتلاف ماده: در این فرآیند براده یا ضایعات تولید نمیشود، چون ورق فقط تغییر شکل میدهد.
- سرعت بالای تولید: با استفاده از دستگاههای صنعتی مثل پرس برک، میتوان تعداد زیادی قطعه را در زمان کوتاه تولید کرد.
- دقت بالا در تولید صنعتی: بهخصوص در دستگاههای CNC که زاویه خم با دقت بالا کنترل میشود.
- افزایش استحکام قطعه: ایجاد لبههای خمخورده در بسیاری از قطعات باعث افزایش مقاومت مکانیکی آنها میشود.
- قابلیت تولید اشکال مختلف: از زاویههای ساده گرفته تا فرمهای پیچیده در بسیاری از صنایع قابل تولید هستند.
به همین دلیل خمکاری ورق در صنایعی مثل خودروسازی، تولید تجهیزات صنعتی، سازههای فلزی و ساخت لوازم خانگی کاربرد گستردهای دارد.
چالشها و محدودیتهای این فرآیند
با وجود مزایای زیاد، خمکاری ورق محدودیتهایی هم دارد که در طراحی قطعه باید به آن توجه شود:
- احتمال ایجاد ترک در خمهای تیز
- پدیده بازگشت فنری (Springback) که میتواند زاویه نهایی را تغییر دهد
- محدودیت در حداقل شعاع خم بسته به جنس فلز
- نیاز به محاسبات دقیق طراحی قبل از تولید
طبق توصیه بسیاری از منابع فنی و راهنماهای تولید صنعتی، اگر طراحی خمها بهدرستی انجام نشود، ممکن است قطعه نهایی با نقشه مهندسی تطابق کامل نداشته باشد.
به همین دلیل در پروژههای حرفهای، طراحی خمکاری ورق معمولاً قبل از تولید توسط نرمافزارهای مهندسی و محاسبات دقیق بررسی میشود.
نکات مهم برای انجام خمکاری دقیق و حرفهای
برای اینکه نتیجه خمکاری ورق تمیز، دقیق و قابل تکرار باشد، فقط داشتن دستگاه کافی نیست. در عمل، چند نکته کلیدی وجود دارد که رعایت آنها میتواند کیفیت نهایی قطعه را بهطور محسوسی بهتر کند و از بروز خطاهای رایج جلوگیری کند.
انتخاب دستگاه مناسب
اولین نکته این است که روش و دستگاه خمکاری باید با نوع پروژه هماهنگ باشد. برای تولید انبوه و قطعات دقیق، معمولاً پرس برک CNC انتخاب بهتری است. اما برای کارهای ساده یا تیراژ پایین، دستگاههای دستی یا نیمهاتوماتیک هم میتوانند کافی باشند.
محاسبه دقیق زاویه خم
در خمکاری ورق، خطای کوچک در زاویه میتواند باعث شود قطعه در مونتاژ نهایی به مشکل بخورد. به همین دلیل باید زاویه خم، شعاع داخلی و حتی میزان بازگشت فنری از قبل محاسبه شود. در کارهای حرفهای، این محاسبات معمولاً بر اساس نقشه فنی و مشخصات متریال انجام میشود.
جلوگیری از ترکخوردگی یا تغییر شکل ناخواسته
برای کاهش ریسک آسیب به ورق بهتر است این موارد رعایت شوند:
- انتخاب شعاع خم متناسب با ضخامت ورق
- استفاده از قالب مناسب
- اعمال فشار کنترلشده
- توجه به جهت الیاف یا ساختار نوردی فلز در بعضی متریالها
طبق راهنماهای رسمی تولیدکنندگان تجهیزات خم، تنظیم درست دستگاه و انتخاب ابزار مناسب از مهمترین عوامل موفقیت در خمکاری ورق است.
سخن پایانی
در این مقاله بهصورت کامل و مرحلهبهمرحله بررسی کردیم که خمکاری ورق چیست، چگونه انجام میشود و چه عواملی روی کیفیت نهایی آن تأثیر میگذارند. دیدیم که این فرآیند یکی از مهمترین روشهای شکلدهی فلزات است که بدون حذف ماده، فقط با اعمال نیرو، ورق فلزی را به زاویه یا فرم مورد نظر تبدیل میکند.
همچنین با روشهای مختلف خمکاری ورق مثل پرس برک، خمکاری رول، خمکاری قالبی و تکنیکهای Air Bending و Bottoming آشنا شدیم. بررسی کردیم که پارامترهایی مثل جنس فلز، ضخامت ورق، شعاع خم و پدیده بازگشت فنری چقدر در نتیجه نهایی مؤثر هستند. علاوه بر این، دستگاهها و ابزارهای مورد استفاده و نکات مهم برای انجام خم دقیق و حرفهای را هم مرور کردیم.
اگر بخواهیم یک توصیه کلیدی داشته باشیم، این است: قبل از شروع هر پروژه، مشخصات متریال، زاویه خم و روش مناسب خمکاری ورق را دقیق بررسی کنید. طراحی درست در مرحله اولیه، از بسیاری از خطاهای تولید جلوگیری میکند و باعث صرفهجویی در زمان و هزینه میشود.
