خمکاری ورق یکی از رایجترین فرآیندهای شکلدهی در صنعت فلزکاری است؛ اما آنچه یک قطعه صنعتی قابلاعتماد را از یک قطعه پرخطا جدا میکند، دقت خمکاری است. حتی اختلافی در حد چند دهم میلیمتر در زاویه یا موقعیت خم میتواند در مرحله مونتاژ مشکل ایجاد کند. نتیجه معمولاً افزایش دوبارهکاری، اتلاف مواد اولیه و کاهش کیفیت نهایی محصول خواهد بود.
در بسیاری از صنایع مانند ساخت تجهیزات صنعتی، تابلوهای برق، قطعات خودرویی و سازههای فلزی، تلرانس های ابعادی بسیار محدود هستند. بنابراین کنترل دقیق پارامترهای فرآیند خمکاری نهتنها یک موضوع فنی، بلکه یک عامل اقتصادی نیز محسوب میشود.
فهرست مقاله
تأثیر تلرانس ابعادی بر مونتاژ نهایی
در طراحی قطعات ورقی، مهندسان معمولاً محدودهای از خطای مجاز را تعریف میکنند که به آن تلرانس ابعادی گفته میشود. اگر زاویه خم یا طول فلنج خارج از این محدوده قرار بگیرد، قطعه در فرآیند مونتاژ با مشکل مواجه خواهد شد.
بهعنوان مثال:
- اگر زاویه خم حتی ۲ درجه کمتر یا بیشتر از مقدار طراحی باشد، ممکن است قطعه در شاسی یا فریم اصلی قرار نگیرد.
- تغییر کوچک در موقعیت خط خم میتواند باعث عدم همراستایی سوراخها شود.
- در مونتاژهای چندقطعهای، تجمع خطاها میتواند به خطای بزرگتری تبدیل شود.
در نتیجه، دقت خمکاری فقط به یک قطعه محدود نمیشود؛ بلکه بر کل زنجیره مونتاژ اثر میگذارد.
در خطوط تولید پیشرفته، برای کنترل این موضوع از ابزارهای زیر استفاده میشود:
- گیجهای زاویه برای اندازهگیری دقیق زاویه خم
- سیستمهای اندازهگیری دیجیتال روی دستگاه پرسبرک
- نرمافزارهای CAD/CAM برای پیشبینی رفتار خم
این ابزارها کمک میکنند تا تلرانسهای طراحی با دقت بیشتری در تولید واقعی پیادهسازی شوند.
نقش دقت خمکاری در کاهش دورریز متریال
ورقهای فلزی، مخصوصاً در ضخامتهای بالا یا آلیاژهای خاص، هزینه قابلتوجهی دارند. بنابراین هر قطعهای که به دلیل خطای خمکاری غیرقابل استفاده شود، مستقیماً هزینه تولید را افزایش میدهد.
چند عامل رایج که باعث ضایعات در خمکاری میشوند عبارتاند از:
- تنظیم نادرست زاویه خم
- انتخاب اشتباه ابزار (سنبه و ماتریس)
- پیشبینی نکردن پدیده برگشت فنری
- عدم یکنواختی در خواص مکانیکی ورق
وقتی فرآیند خمکاری بهصورت مهندسی کنترل شود، نرخ ضایعات میتواند به شکل محسوسی کاهش پیدا کند. در بسیاری از کارگاهها، بهینهسازی پارامترهای خمکاری باعث شده ضایعات تولید تا بیش از ۳۰٪ کاهش پیدا کند.
از دیدگاه مدیریت تولید، افزایش دقت خمکاری سه اثر مستقیم دارد:
- کاهش مصرف متریال
- کاهش زمان دوبارهکاری
- افزایش بهرهوری خط تولید
به همین دلیل در کارخانههای پیشرفته، فرآیند خمکاری نهتنها بهعنوان یک عملیات مکانیکی ساده، بلکه بهعنوان یک فرآیند مهندسی دقیق مدیریت میشود.
بررسی فنی عوامل مؤثر بر دقت خمکاری ورق
دقت خمکاری ورق تنها به تنظیم زاویه دستگاه پرسبرک محدود نمیشود. این فرآیند تحتتأثیر مجموعهای از متغیرهای مکانیکی، متالورژیکی و عملیاتی قرار دارد. هر یک از این عوامل میتواند باعث تغییر در زاویه نهایی خم، طول فلنج و کیفیت سطحی قطعه شود.
درک دقیق این پارامترها به مهندسان و اپراتورها کمک میکند تا قبل از شروع تولید، رفتار ورق را پیشبینی کنند و خطاهای احتمالی را به حداقل برسانند.
در ادامه مهمترین عوامل مؤثر بر دقت خمکاری ورق بهصورت فنی بررسی میشوند.
متغیرهای مربوط به متریال (جنس ورق و تنش تسلیم)
یکی از مهمترین عوامل در دقت خمکاری، خواص مکانیکی متریال است. ورقهای فلزی بسته به ترکیب شیمیایی و فرآیند تولید، رفتار متفاوتی در برابر تنش خمشی نشان میدهند.
دو پارامتر کلیدی در این زمینه عبارتاند از:
تنش تسلیم (Yield Strength)
تنش تسلیم نشان میدهد که ماده از چه نقطهای وارد تغییر شکل دائمی میشود. هرچه تنش تسلیم بالاتر باشد، نیروی بیشتری برای خمکاری لازم است و احتمال برگشت فنری نیز افزایش مییابد.
مدول الاستیسیته (Elastic Modulus)
این پارامتر نشاندهنده سختی ماده در ناحیه الاستیک است و نقش مهمی در رفتار برگشت ماده پس از آزاد شدن نیرو دارد.
برای مثال:
| نوع متریال | رفتار در خمکاری | چالش رایج |
|---|---|---|
| فولاد کمکربن | خمکاری آسان | برگشت فنری متوسط |
| فولاد ضدزنگ | مقاومت بالا | برگشت فنری زیاد |
| آلومینیوم | نرم و شکلپذیر | حساس به ترک در شعاع کم |
به همین دلیل در طراحی فرآیند خمکاری، نوع آلیاژ ورق باید از ابتدا در محاسبات لحاظ شود.
پدیده برگشت فنری (Spring-back) و روشهای مهار آن
یکی از چالشهای کلاسیک در خمکاری ورق، پدیده برگشت فنری (Spring-back) است. این پدیده زمانی رخ میدهد که پس از برداشتن نیروی خمکاری، بخشی از تغییر شکل الاستیک ماده بازیابی شود و زاویه خم کمی باز شود.
در عمل، این موضوع باعث میشود زاویه نهایی قطعه با زاویه تنظیمشده روی دستگاه متفاوت باشد.
میزان برگشت فنری به چند عامل بستگی دارد:
- نسبت تنش تسلیم به مدول الاستیسیته
- ضخامت ورق
- شعاع خم
- نوع فرآیند خمکاری
برای کنترل این پدیده معمولاً از روشهای زیر استفاده میشود:
- خم بیشازحد (Overbending): تنظیم زاویه دستگاه کمی کمتر از مقدار نهایی
- کفکوبی (Bottoming): اعمال فشار بیشتر برای کاهش اثر الاستیک
- Coining: ایجاد تغییر شکل پلاستیک عمیق در ناحیه خم
در خطوط تولید دقیق، نرمافزارهای شبیهسازی خمکاری میتوانند میزان برگشت فنری را قبل از تولید پیشبینی کنند.
نقش شعاع خم و ضخامت ورق در تغییر شکل
یکی دیگر از عوامل مهم در دقت خمکاری، نسبت شعاع خم به ضخامت ورق است. اگر شعاع خم بسیار کوچک انتخاب شود، احتمال ترکخوردگی در سطح خارجی خم افزایش مییابد. از طرف دیگر، شعاعهای بزرگتر میتوانند باعث کاهش دقت زاویه شوند.
همچنین با افزایش ضخامت ورق:
- نیروی خمکاری افزایش مییابد
- احتمال خطای زاویهای بیشتر میشود
- کنترل دقیق دستگاه اهمیت بیشتری پیدا میکند
به همین دلیل انتخاب شعاع مناسب یکی از عوامل کلیدی در بهبود دقت خمکاری ورق محسوب میشود.
تأثیر ابزارگیری (سنبه و ماتریس) و کیفیت ابزار
ابزارهای خمکاری شامل سنبه (Punch) و ماتریس (Die) هستند که شکل نهایی خم را تعیین میکنند. انتخاب نادرست این ابزارها میتواند باعث خطاهای قابلتوجه در زاویه و ابعاد قطعه شود.
کیفیت سطح ابزار نیز اهمیت زیادی دارد. ابزارهای فرسوده یا دارای ناهمواری میتوانند باعث:
- تغییر در زاویه خم
- ایجاد خط روی سطح قطعه
- کاهش تکرارپذیری فرآیند
به همین دلیل در کارگاههای حرفهای، بازرسی دورهای ابزار خمکاری بخشی از برنامه نگهداری تجهیزات است.
نقش تجهیزات و اپراتوری در دستیابی به دقت بالای خمکاری
حتی اگر جنس ورق، شعاع خم و ابزارگیری بهدرستی انتخاب شده باشند، بدون تجهیزات مناسب و اپراتوری دقیق نمیتوان به دقت خمکاری ورق دست یافت. دستگاههای خمکاری مدرن با سیستمهای کنترل پیشرفته طراحی شدهاند تا خطاهای انسانی و نوسانات فرآیند را به حداقل برسانند.
در واقع، کیفیت خروجی خمکاری حاصل تعامل سه عامل اصلی است:
- دقت مکانیکی دستگاه
- سیستم کنترل و برنامهریزی خم
- مهارت اپراتور در تنظیم فرآیند
در کارگاههایی که این سه عامل بهدرستی مدیریت میشوند، تکرارپذیری تولید به شکل محسوسی افزایش پیدا میکند.
کالیبراسیون دستگاه پرسبرک (CNC در مقابل دستگاههای سنتی)

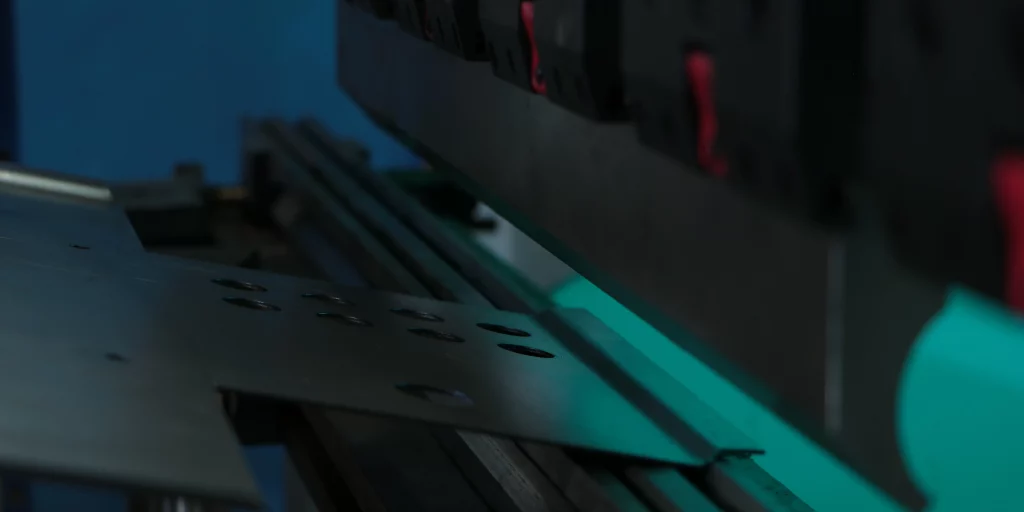

دستگاه پرسبرک (Press Brake) قلب فرآیند خمکاری ورق محسوب میشود. دقت نهایی خم تا حد زیادی به دقت حرکت رام (Ram) و سیستم کنترل دستگاه وابسته است.
در دستگاههای سنتی یا مکانیکی، کنترل زاویه خم بیشتر به تجربه اپراتور وابسته است. در این دستگاهها معمولاً:
- تنظیم زاویه بهصورت دستی انجام میشود
- تغییرات در ضخامت ورق میتواند زاویه نهایی را تغییر دهد
- تکرارپذیری در تولید سری محدودتر است
در مقابل، پرسبرکهای CNC از سیستمهای کنترل عددی استفاده میکنند که امکان تنظیم دقیق پارامترهای خم را فراهم میکنند.
مزایای اصلی این دستگاهها شامل موارد زیر است:
- تنظیم دقیق موقعیت رام با دقت میکرونی
- ذخیره برنامههای خمکاری برای تولید سری
- امکان اصلاح خودکار زاویه خم
- کاهش وابستگی به تجربه اپراتور
در بسیاری از خطوط تولید صنعتی، استفاده از پرسبرک CNC باعث شده دقت خمکاری ورق به کمتر از یک درجه خطا برسد.
با این حال، حتی پیشرفتهترین دستگاهها نیز نیاز به کالیبراسیون دورهای دارند. اگر دستگاه بهدرستی تنظیم نشود، خطاهای کوچک میتوانند در طول زمان افزایش پیدا کنند.
خطاهای انسانی و نقش سیستمهای کنترلکننده
در فرآیندهای صنعتی، بخش قابلتوجهی از خطاهای خمکاری به عوامل انسانی مربوط میشود. حتی در کارگاههای مجهز، تنظیم نادرست پارامترها میتواند باعث کاهش دقت تولید شود.
برخی از خطاهای رایج اپراتوری عبارتاند از:
- انتخاب اشتباه برنامه خم در دستگاه CNC
- تنظیم نادرست موقعیت قطعه روی بکگیج (Back Gauge)
- عدم توجه به جهت نورد ورق
- استفاده از ابزار نامناسب برای ضخامت ورق
برای کاهش این خطاها، در بسیاری از کارگاههای پیشرفته از سیستمهای کنترلی و اتوماسیون استفاده میشود. این سیستمها شامل موارد زیر هستند:
- سنسورهای اندازهگیری زاویه خم در لحظه
- سیستمهای اصلاح خودکار زاویه
- نرمافزارهای شبیهسازی فرآیند خمکاری
- کنترل دیجیتال موقعیت بکگیج
این فناوریها کمک میکنند تا حتی در تولیدات با تیراژ بالا نیز دقت خمکاری ثابت و قابلاعتماد باقی بماند.
به همین دلیل در صنایع مدرن، اپراتور دیگر تنها یک کاربر دستگاه نیست؛ بلکه نقش او بیشتر شبیه مدیر فرآیند خمکاری است که پارامترهای مختلف را کنترل و بهینهسازی میکند.
چکلیست عملی برای افزایش دقت خمکاری ورق در کارگاهها
در بسیاری از موارد، خطاهای خمکاری نه به دلیل محدودیت تجهیزات، بلکه به دلیل عدم رعایت چند اصل ساده اما حیاتی در فرآیند تنظیم دستگاه رخ میدهد. به همین دلیل بسیاری از کارگاههای حرفهای قبل از شروع تولید سری، از یک چکلیست عملیاتی استفاده میکنند تا احتمال بروز خطا در خمکاری به حداقل برسد.
اجرای این مراحل میتواند بهطور قابلتوجهی دقت خمکاری ورق را افزایش دهد و تکرارپذیری تولید را بهبود ببخشد.
چکلیست تنظیمات قبل از شروع خمکاری
قبل از اجرای اولین خم، بهتر است مراحل زیر بررسی شوند:
بررسی ضخامت واقعی ورق
ضخامت اسمی اعلامشده توسط تأمینکننده همیشه دقیق نیست. اندازهگیری ضخامت واقعی با کولیس یا میکرومتر کمک میکند پارامترهای خمکاری دقیقتر تنظیم شوند.
تعیین جهت نورد ورق
جهت نورد میتواند بر رفتار خمکاری تأثیر بگذارد. در بسیاری از موارد، خمکاری عمود بر جهت نورد باعث کاهش احتمال ترک میشود.
انتخاب ابزار مناسب (سنبه و ماتریس)
عرض دهانه ماتریس و شعاع سنبه باید متناسب با ضخامت و جنس ورق انتخاب شوند.
تنظیم دقیق بکگیج (Back Gauge)
موقعیت دقیق بکگیج نقش مهمی در تعیین طول فلنج دارد و خطای کوچک در آن میتواند باعث تغییر ابعاد قطعه شود.
انجام تست خم اولیه
پیش از شروع تولید انبوه، یک قطعه آزمایشی خم میشود تا زاویه و ابعاد آن بررسی و در صورت نیاز اصلاح شود.
این مراحل ساده اغلب میتوانند از بروز بسیاری از خطاهای پرهزینه جلوگیری کنند.
جدول راهنمای انتخاب پارامترهای خمکاری
برای دستیابی به دقت مناسب در خمکاری، انتخاب صحیح پارامترهای فرآیند اهمیت زیادی دارد. جدول زیر یک راهنمای عمومی برای انتخاب دهانه ماتریس و شعاع خم در ورقهای فولادی ارائه میدهد.
| ضخامت ورق (میلیمتر) | دهانه ماتریس پیشنهادی | شعاع خم مناسب | سطح دقت قابل دستیابی |
|---|---|---|---|
| ۱ میلیمتر | ۸ میلیمتر | ۱ تا ۱.۲ میلیمتر | بسیار بالا |
| ۲ میلیمتر | ۱۶ میلیمتر | ۲ تا ۲.۵ میلیمتر | بالا |
| ۳ میلیمتر | ۲۴ میلیمتر | ۳ تا ۴ میلیمتر | متوسط تا بالا |
| ۵ میلیمتر | ۴۰ میلیمتر | ۵ تا ۶ میلیمتر | متوسط |
البته این مقادیر بسته به نوع آلیاژ، سختی متریال و نوع دستگاه پرسبرک ممکن است تغییر کند. در پروژههای صنعتی دقیق، معمولاً این پارامترها با آزمون اولیه یا نرمافزارهای شبیهسازی تعیین میشوند.
نکات کلیدی برای کاهش خطا در تولید سری
در تولیدات با تیراژ بالا، حتی خطاهای کوچک نیز میتوانند باعث افزایش قابلتوجه ضایعات شوند. برای جلوگیری از این موضوع، رعایت چند نکته مهم توصیه میشود:
- استفاده از برنامههای ذخیرهشده در دستگاه CNC برای تکرار دقیق خمها
- بررسی دورهای فرسودگی ابزار خمکاری
- کنترل یکنواختی متریال در دستههای مختلف ورق
- استفاده از سیستمهای اندازهگیری زاویه خم در خطوط تولید حساس
- آموزش مداوم اپراتورها درباره رفتار متریالهای مختلف
کارگاههایی که این اصول را بهصورت سیستماتیک اجرا میکنند، معمولاً قادرند دقت خمکاری را در محدوده تلرانسهای صنعتی ثابت نگه دارند.
جمعبندی و نقش مشاوره فنی در افزایش دقت خمکاری ورق
دستیابی به دقت خمکاری ورق نتیجه ترکیب چند عامل کلیدی است: شناخت دقیق رفتار متریال، انتخاب صحیح ابزار، تنظیم اصولی دستگاه پرسبرک و کنترل مداوم پارامترهای فرآیند. اگر هر یک از این عوامل نادیده گرفته شود، احتمال بروز خطا در زاویه خم، طول فلنج یا کیفیت سطحی قطعه افزایش پیدا میکند.
در محیطهای صنعتی که تولید بهصورت سری انجام میشود، حتی خطاهای کوچک نیز میتوانند به افزایش قابلتوجه ضایعات و هزینههای تولید منجر شوند. به همین دلیل بسیاری از کارخانهها و کارگاههای حرفهای تلاش میکنند فرآیند خمکاری را از حالت تجربی خارج کرده و آن را به یک فرآیند مهندسی قابلکنترل تبدیل کنند.
در این مقاله دیدیم که مهمترین عوامل مؤثر بر دقت خمکاری شامل موارد زیر هستند:
- خواص مکانیکی متریال مانند تنش تسلیم و مدول الاستیسیته
- پدیده برگشت فنری و روشهای کنترل آن
- نسبت صحیح شعاع خم به ضخامت ورق
- انتخاب مناسب سنبه و ماتریس
- دقت دستگاه پرسبرک و کالیبراسیون آن
- مهارت اپراتور و استفاده از سیستمهای کنترلی
مدیریت صحیح این پارامترها باعث میشود فرآیند خمکاری با تلرانسهای دقیق، تکرارپذیری بالا و حداقل ضایعات انجام شود.
