تصور کنید ساعتها برای طراحی و برش یک قطعه فلزی وقت گذاشتهاید، اما دقیقا در آخرین مرحله و زیر دستگاه، با یک صحنه ناامیدکننده مواجه میشوید؛ سطح بیرونی فلز باز شده است. ایجاد ترک در خمکاری ورق یکی از آن کابوسهای همیشگی در کارگاههای صنعتی است که نه تنها متریال و هزینه شما را هدر میدهد، بلکه زمان تحویل پروژه را هم به شدت عقب میاندازد. خیلیها در نگاه اول تقصیر را گردن اپراتور یا دستگاه CNC میاندازند، اما واقعیت این است که عوامل پنهان و فنی زیادی در این اتفاق دردسرساز دخیل هستند. در این مقاله میخواهیم با زبانی ساده و کاملا کاربردی، زیر و بم این مشکل را بررسی کنیم تا دیگر هرگز با ورقهای پارهشده و قطعات ضایعاتی مواجه نشوید.
فهرست مقاله
اهمیت جهت نورد فلز در بروز ترکخوردگی
شاید برایتان جالب باشد بدانید که ورقهای فلزی هم درست مثل تنههای درخت، رگه و بافت مشخصی دارند. در کارخانههای تولیدی، زمانی که فلز از بین غلتکهای سنگین عبور میکند تا به ضخامت دلخواه برسد، ساختار کریستالی آن در یک مسیر خاص کشیده میشود. به این مسیر در اصطلاح صنعتی، جهت نورد یا راه ورق میگویند. یکی از شایعترین و در عین حال سادهترین دلایل ایجاد ترک در خمکاری ورق، بیتوجهی به همین جهت الیاف فلز در زمان قرار دادن قطعه زیر دستگاه پرس برک است.
اگر خط خم شما دقیقا موازی با جهت نورد فلز طراحی شده باشد، احتمال پارگی و شکستگی به شدت بالا میرود. در این حالت، الیاف فلزی به جای اینکه در هم تنیده شوند و در برابر فشار مقاومت کنند، به راحتی از هم باز میشوند و ترکهای ریزی روی سطح بیرونی کار شکل میگیرد. این ترکها شاید در ابتدا فقط ظاهر قطعه را خراب کنند، اما در نهایت مقاومت ساختاری آن را به شدت کاهش میدهند و باعث افت کیفیت نهایی محصول میشوند.
برای جلوگیری از این مشکل ساختاری، یک قانون طلایی و بسیار ساده وجود دارد؛ همیشه سعی کنید خط خم شما عمود بر جهت نورد فلز باشد. وقتی ورق را در جهت متقاطع با بافت اصلی آن خم میکنید، تنش کششی در سطح خارجی فلز به طور یکنواخت توزیع میشود. رعایت همین نکته به ظاهر کوچک در مرحله برنامهریزی برش و چیدمان قطعات، میتواند تا حد زیادی خیال شما را از بابت سلامت ورق راحت کند و جلوی ضررهای مالی را بگیرد.
تاثیر شعاع خم بر ایجاد ترک در خمکاری ورق
یکی دیگر از متهمان ردیف اول در پرونده پاره شدن ورقها، انتخاب اشتباه شعاع خم است. وقتی یک قطعه فلزی را در دستگاه پرس برک فرم میدهیم، سطح بیرونی آن کشیده شده و سطح داخلی آن فشرده میشود. هرچه این زاویه تندتر و شعاع آن تیزتر باشد، تنش کششی وارد شده بر لایههای بیرونی فلز به شدت افزایش پیدا میکند. اگر این فشار و کشیدگی از حد تحمل متریال شما فراتر برود، پدیده ترک در خمکاری ورق رخ داده و قطعه کار عملا به ضایعات تبدیل میشود.
برای اینکه درگیر این چالش نشوید، باید به رابطه مستقیم بین ابزار کار و ضخامت فلز دقت کنید. استفاده از سنبه و ماتریس نامناسب میتواند شعاع داخلی خم را به قدری کاهش دهد که بافت فلز از هم گسسته شود. در همین راستا، رعایت چند نکته کلیدی هنگام کار با دستگاه میتواند ریسک شکستگی را به حداقل برساند:
- همیشه پیش از شروع کار، حداقل شعاع استاندارد را بر اساس کاتالوگ متریال و ضخامت ورق بررسی کنید.
- از به کار بردن سنبههایی با شعاع نوک بسیار تیز برای فرمدهی فلزات ضخیم یا آلیاژهای خشک و سخت خودداری کنید.
- اگر طراحی قطعه به گونهای است که به خمهای بسیار تند نیاز دارید، حتما روی گزینههایی مثل ایجاد شیار (V-cut) قبل از عملیات خمکاری حساب باز کنید.
با رعایت دقیق این موارد ساده، فشار روی شبکه کریستالی فلز به خوبی مدیریت و متعادل میشود. در واقع، محاسبه درست شعاع و انتخاب ابزار متناسب، به ورق اجازه میدهد تا بدون هیچگونه پارگی یا افت کیفیت، فرم جدید را به خود بگیرد. فراموش نکنید که هرگز نباید کیفیت و سلامت نهایی کار را فدای سرعتِ استفاده از یک سنبه غیرتخصصی کرد.
نقش ضخامت و نوع متریال در شکستگی فلزات
همه ورقهای فلزی رفتار مشابهی زیر تیغه دستگاه CNC از خود نشان نمیدهند. ذات و ماهیت متریالی که استفاده میکنید، در کنار ضخامت ورق، تاثیر مستقیمی روی موفقیت یا شکست عملیات فرمدهی دارد. برخی از آلیاژها مثل آلومینیومهای سری خاص، استیلهای سخت یا فولادهای پرکربن، ذاتا ترد و شکننده هستند. وقتی این خشکی ذاتی با ضخامت بالا ترکیب میشود، احتمال ایجاد ترک در خمکاری ورق به شکل چشمگیری بالا میرود و کار را برای اپراتور سخت میکند.
دلیل این اتفاق کاملا منطقی است؛ هر چه ورق ضخیمتر باشد، برای رسیدن به یک زاویه مشخص، سطح بیرونی آن باید مسافت بیشتری را طی کرده و بیشتر کشیده شود. این کشش مضاعف، تنش کششی شدیدی در بافت و الیاف فلز ایجاد میکند. حالا اگر متریال شما انعطافپذیری و خاصیت پلاستیک لازم را نداشته باشد، این تنش به جای فرم دادن به ورق، باعث پارگی و گسستگی آن میشود.
اما راه حل این مشکل چیست؟ به عنوان یک متخصص به شما پیشنهاد میکنم پیش از شروع کار، حتما شناسنامه و گرید متریال را بررسی کنید. اگر مجبورید با فلزات سخت و ضخیم کار کنید، استفاده از عملیات حرارتی میتواند شما را نجات دهد. گرم کردن اصولی ورق پیش از خمکاری (آنیل کردن)، تنشهای پنهان درون شبکه کریستالی فلز را آزاد کرده و انعطافپذیری آن را به شدت بالا میبرد. با این ترفند مهندسی، سختترین فلزات هم نرمتر رفتار میکنند و بدون هیچگونه ترکخوردگی، دقیقا همان فرمی را میگیرند که در برنامه دستگاه وارد کردهاید.

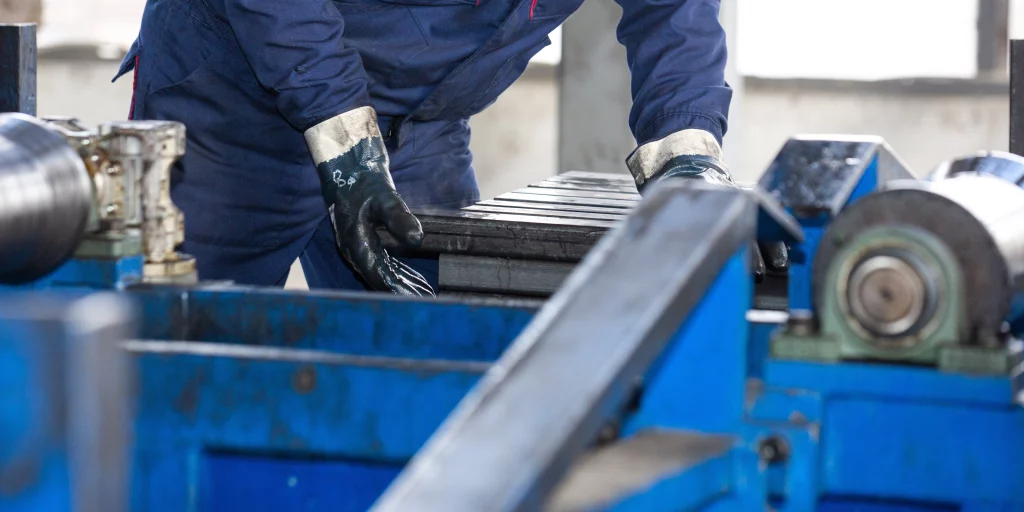

تنظیمات اشتباه دستگاه CNC و ابزار نامناسب
حتی اگر بهترین متریال دنیا را با مناسبترین ضخامت و در درستترین جهت نورد روی دستگاه قرار دهید، باز هم یک خطای کوچک در تنظیمات یا انتخاب ابزار میتواند تمام زحماتتان را به باد دهد. دستگاههای پرس بریک (Press brake) امروزی بسیار هوشمند هستند، اما در نهایت این اپراتور و برنامهنویس است که باید پارامترها را به درستی تعریف کند. یکی از رایجترین دلایل ایجاد ترک در خمکاری ورق، اعمال فشار (تناژ) بیش از حد و سرعت بسیار بالای پانچ است. وارد کردن شوک ناگهانی به فلز، فرصت فرمپذیری را از شبکه کریستالی آن میگیرد و باعث شکستگی آنی در خط خم میشود.
مسئله بسیار مهم بعدی، انتخاب درست سنبه و ماتریس است. دهانه ماتریس (V-die) باید تناسب دقیقی با ضخامت ورق شما داشته باشد. یک قانون سرانگشتی در صنعت وجود دارد که میگوید عرض دهانه ماتریس باید چیزی بین ۶ تا ۸ برابر ضخامت ورق باشد. اگر از ماتریسی با دهانه خیلی تنگ برای یک ورق ضخیم استفاده کنید، فشار نقطهای شدیدی به سطح بیرونی فلز وارد میشود که نتیجهای جز پارگی ندارد.
علاوه بر این، سلامت خود ابزارها هم شرط است. سنبههای فرسوده، خطافتاده یا ماتریسهایی که لبههایشان در اثر کارکرد زیاد کند و ناصاف شده است، فشار را به صورت نامتوازن روی ورق توزیع میکنند. این عدم تعادل در توزیع نیرو، نقاط تمرکز تنش ایجاد کرده و ورق را دقیقا از همان نقاط مستعد ترکخوردگی میکند. بنابراین، کالیبره بودن دستگاه و استفاده از ابزارهای سالم و متناسب، خط قرمز یک عملیات بینقص است.
روشهای کاربردی برای جلوگیری از ترکخوردگی ورق
حالا که با ریشههای اصلی و پنهان این مشکل آشنا شدیم، وقت آن است که آستینها را بالا بزنیم و راهکارهای قطعی را بررسی کنیم. به عنوان یک متخصص در این زمینه، به شما میگویم که جلوگیری از ترک در ورقهای فلزی حین کار با دستگاه پرس برک، بیش از هر چیز نیازمند یک چکلیست دقیق و هوشمندانه پیش از شروع عملیات است.
اولین و مهمترین قدم، احترام به طبیعت متریال و توجه به جهت الیاف فلز است. همانطور که پیشتر اشاره کردیم، همیشه برنامهریزی برش و فرمدهی را به گونهای انجام دهید که خط خم شما عمود بر جهت نورد ورق (راه ورق) باشد. همین یک ترفند ساده، ریسک پارگی را به شدت و به طور چشمگیری کاهش میدهد. راهکار طلایی دوم، بازی با شعاع خم است. اگر متریال شما ذاتا خشک و شکننده است، اصرار بیمورد بر ایجاد خمهای کاملا تیز نداشته باشید. با انتخاب سنبهای که شعاع داخلی خم بزرگتری ایجاد میکند، تنش کششی متمرکز روی سطح بیرونی ورق را در سطح وسیعتری پخش کنید تا فلز فرصت نفس کشیدن داشته باشد.
اما گاهی اوقات با ورقهایی (مثل برخی آلیاژهای آلومینیوم یا فولادهای سخت) مواجه میشویم که به این سادگیها رام نمیشوند. در این شرایط بحرانی، عملیات حرارتی به کمک شما میآید. گرم کردن موضعی خط خم (آنیلکاری) پیش از قرار دادن قطعه زیر دستگاه، ساختار بلوری فلز را نرم کرده و انعطافپذیری آن را برای تحمل فشارِ خمکاری به طرز معجزهآسایی بالا میبرد.
در نهایت، از ابزارها غافل نشوید. در صورت مشاهده علائم کشیدگی بیش از حد روی ورقهای ضخیم، بلافاصله از ماتریس با دهانه بازتر استفاده کنید. همچنین، روانکاری مناسب خط خم و اطمینان از تمیز و صیقلی بودن سطح سنبه و ماتریس، اصطکاک مخرب را از بین برده و اجازه میدهد فلز با ملایمت و بدون هیچگونه شوک مخربی فرم نهایی خود را بگیرد.
سوالات متداول
کدام فلزات بیشتر در معرض ترکخوردگی حین خمکاری هستند؟
ورقهای دارای کربن بالا (مانند برخی فولادهای آلیاژی)، آلومینیومهای سری ۶۰۰۰ و ۷۰۰۰ در حالت سختشده، و ورقهای گالوانیزهای که ضخامت پوشش بالایی دارند، به دلیل ساختار ترد و شکننده، بیشترین استعداد را برای ترکخوردگی از خود نشان میدهند.
آیا سرعت پایین دستگاه CNC میتواند مانع شکستن ورق شود؟
بله. کاهش سرعت نفوذ سنبه به داخل ورق، به ساختار مولکولی فلز زمان میدهد تا خود را با تنشهای کششی و فشاری تطبیق دهد. سرعتهای بسیار بالا معمولا شوک مکانیکی ایجاد کرده و منجر به پارگی آنی در خط خم میشوند.
جمعبندی
ترک خوردن و شکستگی ورق در عملیات خمکاری با دستگاه CNC، یک اتفاق تصادفی یا صرفا بدشانسی نیست؛ بلکه نتیجه نادیده گرفتن اصول پایهای علم مواد و مکانیک است. همانطور که در این مقاله به تفصیل بررسی کردیم، رسیدن به یک خم بینقص و بدون پارگی، نیازمند ایجاد تعادل میان سه عامل حیاتی است: شناخت رفتار متریال (از جمله جهت نورد و ضخامت)، انتخاب صحیح ابزار (سنبه و ماتریس) و در نهایت، کالیبراسیون و تنظیمات دقیق دستگاه پرس برک.
با رعایت چکلیستهای پیشگیرانه، احترام به شعاع خم استاندارد و استفاده از ترفندهایی مانند گرمکاری در مواقع لزوم، نه تنها ضایعات و هزینههای تولید کارگاه خود را به حداقل میرسانید، بلکه کیفیت و طول عمر قطعات نهایی را نیز به شکل چشمگیری تضمین خواهید کرد. فراموش نکنید که در صنعت فلزکاری مدرن، دانش اپراتور به اندازه قدرت دستگاه اهمیت دارد.
