صنعت برق و اتوماسیون صنعتی به سرعت در حال پیشرفت است و در این میان، کیفیت زیرساخت‌های فیزیکی نقشی حیاتی ایفا می‌کند. تابلوهای برق به عنوان قلب تپنده سیستم‌های توزیع و کنترل، نیازمند محفظه‌هایی با بالاترین سطح دقت و ایمنی هستند. در گذشته تولید این محفظه‌ها با چالش‌های متعددی همراه بود، اما امروزه فناوری لیزر تمام معادلات را تغییر داده است. در این مقاله قصد داریم یک نقشه راه جامع از کاربرد برش لیزر تابلو برق را به شما ارائه دهیم. ما ابتدا به بررسی اهمیت دقت در ساخت بدنه این تجهیزات می‌پردازیم و سپس مکانیزم عمل لیزر در این صنعت را موشکافی می‌کنیم. در ادامه مزایای بی‌نظیر این روش، مقایسه آن با روش‌های سنتی، متریال‌های مناسب، و تاثیر شگفت‌انگیز نرم‌افزارهای چیدمان (Nesting) در کاهش هزینه‌ها را بررسی خواهیم کرد. در نهایت نیز تاثیر کیفیت برش بر سرعت مونتاژ و استانداردهای عایق‌بندی را تحلیل می‌کنیم تا دیدی کاملاً مهندسی و شفاف نسبت به این موضوع پیدا کنید.
فهرست مقاله
اهمیت دقت در ساخت بدنه تابلوهای برق صنعتی
تابلوهای برق صنعتی صرفاً یک جعبه فلزی ساده نیستند؛ آن‌ها محافظان اصلی تجهیزات گران‌قیمت الکترونیکی و جان انسان‌ها در برابر خطرات برق‌گرفتگی به شمار می‌روند. هرگونه نقص در ابعاد بدنه، عدم تطابق سوراخ‌کاری‌ها یا وجود پلیسه در لبه‌های ورق می‌تواند به فاجعه‌ای جبران‌ناپذیر ختم شود. دقت در ساخت بدنه تابلو برق تضمین می‌کند که تمامی قطعات اعم از کلیدها، کنتاکتورها، ریل‌ها و داکت‌ها دقیقاً در جای خود بنشینند. این دقت هندسی نه تنها باعث ارتقای سطح ایمنی و استانداردهای حفاظتی (مانند IP) می‌شود، بلکه ظاهر نهایی محصول را نیز به شدت حرفه‌ای و کاربرپسند می‌کند. در دنیای رقابتی امروز، پیمانکاران و کارفرمایان به دنبال محصولاتی هستند که علاوه بر کارایی، از نظر ظاهری و کیفیت ساخت نیز در بالاترین سطح ممکن قرار داشته باشند. به همین دلیل است که روش‌های ماشین‌کاری دقیق مانند برش لیزر، دیگر یک انتخاب لوکس نیستند، بلکه یک ضرورت مهندسی محسوب می‌شوند.
برش لیزر تابلو برق چیست و چگونه عمل می‌کند؟
فناوری برش لیزر فرآیندی است که در آن از یک پرتو نور متمرکز و بسیار قدرتمند برای ذوب، سوزاندن یا تبخیر سطح ورق‌های فلزی استفاده می‌شود. در زمینه تولید تابلوهای برق، دستگاه‌های برش لیزر CNC با دریافت نقشه‌های مهندسی از نرم‌افزارهای طراحی (CAD)، پرتو لیزر را با دقتی در حد میکرون بر روی ورق فلزی هدایت می‌کنند. این پرتو قدرتمند با قطر بسیار ناچیز، خطوط برش، سوراخ‌های عبور کابل، شیارهای تهویه و جایگاه قرارگیری تجهیزات روی درب تابلو را با ظرافتی بی‌نظیر ایجاد می‌کند. همزمان با عملیات برش، گازهای کمکی مانند اکسیژن یا نیتروژن با فشار بالا به محل برش دمیده می‌شوند تا مواد ذوب شده را از منطقه برش دور کرده و لبه‌هایی کاملاً صاف و صیقلی بر جای بگذارند. این فرآیند اتوماتیک و بدون تماس فیزیکی، هرگونه تنش مکانیکی و تغییر شکل در ورق را به صفر می‌رساند و خروجی کار، قطعاتی کاملاً آماده برای مرحله خم‌کاری و رنگ‌آمیزی خواهد بود.
مهم‌ترین مزایای کاربرد برش لیزر در تولید محفظه‌های الکتریکی
استفاده از تکنولوژی لیزر برای ساخت بدنه تابلوهای برق، تحولی عظیم در خطوط تولید ایجاد کرده است. در ادامه به برجسته‌ترین مزایایی که این روش برای تولیدکنندگان به همراه دارد اشاره می‌کنیم:
- دقت و ظرافت بی‌نظیر: لیزر می‌تواند پیچیده‌ترین اشکال هندسی و ریزترین سوراخ‌ها را با تلورانس کمتر از یک دهم میلی‌متر برش دهد.
- سرعت تولید بالا: برخلاف روش‌های دستی و نیمه‌اتوماتیک، دستگاه‌های لیزر صنعتی با سرعت خیره‌کننده‌ای نقشه‌های پیچیده را روی ورق پیاده‌سازی می‌کنند.
- کیفیت لبه‌های برش: لبه‌های بریده شده با لیزر کاملاً صاف و بدون پلیسه (Burr-free) هستند و نیازی به فرآیند زمان‌بر سنگ‌زنی و پرداخت‌کاری ثانویه ندارند.
- عدم نیاز به قالب‌سازی: برخلاف دستگاه‌های پرس، در برش لیزر فلزات هیچ نیازی به ساخت قالب‌های گران‌قیمت برای طرح‌های مختلف نیست.
- انعطاف‌پذیری در طراحی: مهندسان طراح می‌توانند بدون نگرانی از محدودیت‌های ماشین‌کاری، خلاقانه‌ترین ایده‌ها را برای بهینه‌سازی ساختار تابلو پیاده کنند.
با در نظر گرفتن این مزایا متوجه می‌شویم که خدمات برش لیزر فلزات نه تنها باعث ارتقای چشمگیر کیفیت نهایی محصول می‌شود، بلکه با کاهش خطاهای انسانی و حذف مراحل اضافی، بهره‌وری کلی خط تولید را به شدت افزایش می‌دهد.

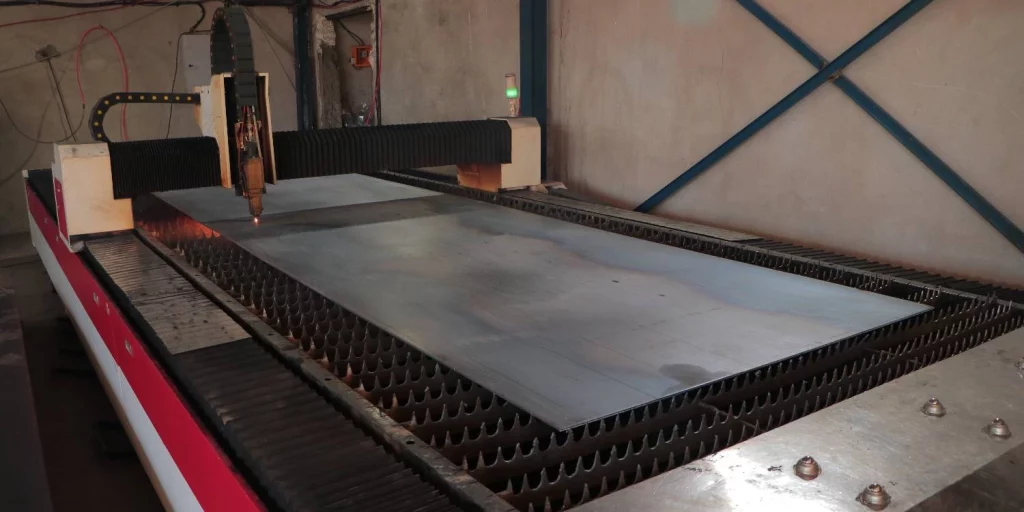

مقایسه فناوری برش لیزری با روش‌های سنتی پانچ و گیوتین
برای درک بهتر ارزش فناوری لیزر، باید آن را با روش‌های سنتی مورد استفاده در کارگاه‌های تابلوسازی مقایسه کنیم. در این بخش تفاوت‌های کلیدی این روش‌ها را بررسی می‌کنیم:
- کیفیت خروجی: دستگاه‌های پانچ معمولاً باعث ایجاد دفرمگی‌های جزئی در اطراف سوراخ‌ها می‌شوند و گیوتین نیز لبه‌هایی خشن ایجاد می‌کند. در مقابل، لیزر هیچ‌گونه تنش مکانیکی به ورق وارد نمی‌کند.
- سرعت تنظیمات (Setup Time): تغییر نقشه در دستگاه پانچ نیازمند تعویض سنبه و ماتریس است که زمان‌بر است، اما در برش لیزر تنها با فراخوانی یک فایل جدید در سیستم CNC، تولید آغاز می‌شود.
- محدودیت ضخامت و شکل: گیوتین‌ها فقط قادر به برش‌های خطی هستند و پانچ‌ها در ایجاد اشکال منحنی محدودیت دارند. لیزر اما هر شکل پیچیده‌ای را به راحتی در ضخامت‌های مختلف برش می‌دهد.
- هزینه نگهداری ابزار: ابزارهای پانچ پس از مدتی کند شده و نیاز به تیز کردن یا تعویض دارند، در حالی که پرتو لیزر هرگز کند نمی‌شود و هزینه استهلاک ابزار برشی در آن صفر است.
در یک نتیجه‌گیری کلی از این مقایسه می‌توان گفت که اگرچه ممکن است سرمایه‌گذاری اولیه یا هزینه ساعتی کار با لیزر کمی بیشتر به نظر برسد، اما با حذف ضایعات، کاهش زمان مونتاژ و عدم نیاز به پرداخت‌کاری، هزینه تمام شده هر واحد تابلو برق در روش لیزری بسیار مقرون‌به‌صرفه‌تر خواهد بود.
بهترین ورق‌های فلزی برای برش لیزری تابلو برق
انتخاب متریال مناسب، پایه و اساس ساخت یک تابلو برق استاندارد است. فناوری لیزر سازگاری فوق‌العاده‌ای با انواع فلزات دارد. در این قسمت رایج‌ترین متریال‌های مورد استفاده در این صنعت را مرور می‌کنیم:
- ورق روغنی (نورد سرد): محبوب‌ترین گزینه برای تابلوهای فضای داخلی است. سطح صاف این ورق‌ها قابلیت بسیار خوبی برای برش لیزری دقیق و رنگ‌پذیری الکترواستاتیک دارد.
- ورق گالوانیزه: برای تابلوهایی که در محیط‌های مرطوب یا صنعتی قرار می‌گیرند استفاده می‌شود. برش لیزری این ورق‌ها با گاز نیتروژن، از آسیب به لایه محافظ روی جلوگیری می‌کند.
- استنلس استیل (فولاد ضد زنگ): در صنایع غذایی، دارویی و محیط‌های به شدت خورنده کاربرد دارد. لیزر بالاترین کیفیت برش را روی استیل بدون ایجاد سوختگی لبه‌ها ارائه می‌دهد.
- ورق آلومینیوم: برای تابلوهایی که وزن کم و مقاومت در برابر خوردگی در آن‌ها اهمیت دارد استفاده می‌شود. برش آلومینیوم به دلیل خاصیت انعکاسی، نیازمند لیزرهای فایبر با تکنولوژی خاص است.
شناخت دقیق این ورق‌ها و انتخاب درست آن‌ها بر اساس شرایط محیطی پروژه، در کنار استفاده از تکنولوژی برش لیزر، دوام و طول عمر تابلو برق را در سخت‌ترین شرایط صنعتی تضمین می‌کند.
نقش نرم‌افزارهای چیدمان (Nesting) در کاهش ضایعات و هزینه‌ها
یکی از تخصصی‌ترین و در عین حال جذاب‌ترین بخش‌های فرآیند برش لیزر تابلو برق، استفاده از نرم‌افزارهای چیدمان یا Nesting است. تابلوهای برق از ده‌ها قطعه فلزی با ابعاد و اشکال مختلف (درب، دیواره‌ها، سینی نصب، روبندها و کفی) تشکیل می‌شوند. نرم‌افزارهای نستینگ با استفاده از الگوریتم‌های هوش مصنوعی و محاسبات پیچیده ریاضی، این قطعات را به گونه‌ای روی سطح ورق فلزی خام چیدمان می‌کنند که کمترین فضای خالی (پرت) باقی بماند.
این فرآیند بهینه‌سازی نه تنها میزان مصرف متریال گران‌قیمت را به حداقل ممکن می‌رساند، بلکه مسیر حرکت هد لیزر را نیز به گونه‌ای برنامه‌ریزی می‌کند که زمان برش به طور چشمگیری کاهش یابد. استفاده از متدهای پیشرفته‌ای مانند “برش خط مشترک” (Common Line Cutting) در نرم‌افزارهای نستینگ، باعث می‌شود لیزر با یک بار عبور، لبه دو قطعه مجاور را برش دهد. این یعنی کاهش استهلاک دستگاه، مصرف کمتر برق و گاز کمکی، و در نهایت سودآوری بیشتر برای تولیدکننده.
تاثیر کیفیت برش بر سرعت مونتاژ و استانداردهای عایق‌بندی
شاید در نگاه اول، برش تنها مرحله آغازین تولید باشد، اما کیفیت آن مستقیماً بر تمام مراحل بعدی سایه می‌اندازد. زمانی که ساخت بدنه تابلو برق با استفاده از لیزر انجام می‌شود، تمام زبانه‌ها، شیارها و سوراخ‌های اتصال با دقتی مثال‌زدنی ایجاد شده‌اند. این موضوع باعث می‌شود در مرحله مونتاژ بدنه و جوشکاری، قطعات مانند قطعات یک پازل باکیفیت و بدون نیاز به هیچ‌گونه اعمال فشار یا چکش‌کاری در یکدیگر چفت شوند. این انطباق عالی، سرعت خط مونتاژ را به شدت بالا برده و خستگی نیروی کار را کاهش می‌دهد.
از سوی دیگر، یکی از مهم‌ترین فاکتورها در تابلوهای برق، درجه حفاظت یا IP است. برای رسیدن به IP بالا (جلوگیری از نفوذ آب و گرد و غبار)، درب‌ها و دیواره‌های تابلو باید به طور کامل روی هم هوابند شوند و نوارهای درزگیر (گسکت) به درستی در جای خود قرار گیرند. برش لیزری با ایجاد لبه‌های کاملاً صاف و بدون انحنا، نشستن کامل قطعات روی یکدیگر را تضمین کرده و دستیابی به بالاترین استانداردهای عایق‌بندی و حفاظت را به امری ساده و دست‌یافتنی تبدیل می‌کند.
جمع‌بندی
فناوری برش لیزر، مرزهای محدودیت را در صنعت تولید تابلوهای برق جابه‌جا کرده است. دورانی که تولیدکنندگان مجبور بودند با خطاهای انسانی، ضایعات بالای ورق و سرعت پایین تولید دست و پنجه نرم کنند، به لطف این تکنولوژی به پایان رسیده است. امروزه ترکیب دقت لیزر با قدرت پردازش نرم‌افزارهای نستینگ، به کارخانجات و کارگاه‌های تابلوسازی این قدرت را داده است که محصولاتی با استانداردهای جهانی، ظاهری بی‌نقص و ایمنی حداکثری تولید کرده و به راحتی با برندهای مطرح بین‌المللی رقابت کنند.
در نهایت باید به یاد داشته باشیم که سرمایه‌گذاری در به‌روزرسانی فرآیندهای تولید، هزینه‌ای اضافه نیست، بلکه یک استراتژی هوشمندانه برای بقا و رشد در بازار پررقابت امروز است. انتخاب خدمات برش لیزری حرفه‌ای برای ساخت بدنه تابلوهای صنعتی، گامی استوار به سوی ارتقای برند، جلب اعتماد مشتریان و خلق ارزش افزوده در پروژه‌های بزرگ مهندسی است که نتایج درخشان آن در بلندمدت، هر مدیری را شگفت‌زده خواهد کرد.
