برش لیزر یکی از دقیقترین و پرکاربردترین روشهای برش در صنایع فلزی و تولید قطعات مهندسی است. با وجود دقت و سرعت بالای این فناوری، انتقال انرژی حرارتی ناشی از پرتو لیزر میتواند باعث ایجاد ناحیهای در اطراف محل برش شود که خواص آن با فلز اصلی تفاوت دارد. این ناحیه که با نام HAZ در برش لیزر یا ناحیه متاثر از حرارت شناخته میشود، یکی از مهمترین عوامل تاثیرگذار بر کیفیت نهایی قطعات برشخورده است.
در این مقاله بررسی میکنیم که ناحیه متاثر از حرارت در برش لیزر دقیقا چیست، چرا ایجاد میشود و چه تاثیری بر ساختار و عملکرد قطعات فلزی دارد. همچنین به بررسی عواملی مانند توان لیزر، سرعت برش، نوع متریال، ضخامت ورق و نقش گاز کمکی در افزایش یا کاهش HAZ خواهیم پرداخت. در ادامه نیز روشهای موثر برای کنترل این ناحیه و بهبود کیفیت فرآیند برش لیزری را معرفی میکنیم تا بتوان با تنظیم صحیح پارامترهای دستگاه، میزان آسیب حرارتی را به حداقل رساند.
فهرست مقاله

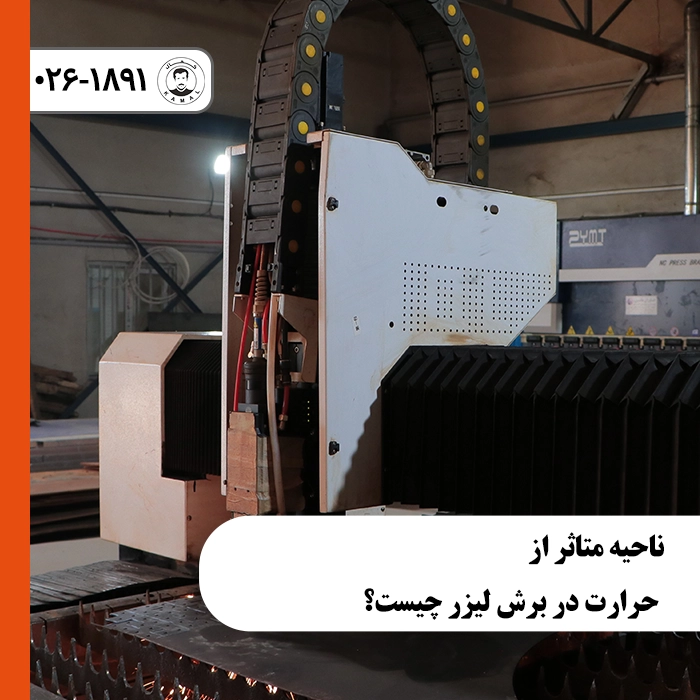

ناحیه متاثر از حرارت (HAZ) چیست؟
احیه متاثر از حرارت یا Heat Affected Zone (HAZ) به بخشی از ماده گفته میشود که در فرآیندهای حرارتی مانند برش لیزر، جوشکاری یا عملیات حرارتی، در معرض افزایش دما قرار میگیرد اما به دمای ذوب نمیرسد. در این محدوده، گرمای منتقلشده از منبع حرارتی باعث تغییر در ساختار داخلی، اندازه دانهها، سختی و برخی خواص مکانیکی ماده میشود.
در برش لیزر، پرتو متمرکز لیزر انرژی بسیار زیادی را در یک نقطه کوچک از سطح قطعه وارد میکند. بخشی از این انرژی صرف ذوب و تبخیر ماده در مسیر برش میشود و بخش دیگری به اطراف محل برش منتقل میگردد. همین انتقال حرارت باعث شکلگیری منطقهای در اطراف مسیر برش میشود که همان HAZ نام دارد.
اندازه این ناحیه به عوامل مختلفی مانند توان لیزر، سرعت حرکت هد، نوع فلز، ضخامت قطعه و تنظیمات دستگاه بستگی دارد. هرچه کنترل حرارت در فرآیند برش بهتر انجام شود، اندازه HAZ کاهش یافته و کیفیت نهایی قطعه افزایش پیدا میکند.
شناخت و کنترل ناحیه متاثر از حرارت اهمیت زیادی دارد، زیرا در قطعاتی که نیاز به دقت بالا، استحکام مکانیکی مناسب یا عملکرد حساس دارند، تغییرات ایجادشده در این منطقه میتواند روی عملکرد نهایی محصول تاثیر بگذارد.
تعریف علمی Heat Affected Zone در فرآیندهای حرارتی
Heat Affected Zone (HAZ) یا ناحیه متاثر از حرارت، محدودهای از ماده است که در اثر دریافت انرژی حرارتی از یک منبع خارجی، دمای آن افزایش پیدا میکند اما وارد مرحله ذوب یا تغییر فاز کامل نمیشود. در این ناحیه، گرمای اعمالشده میتواند باعث تغییرات ریزساختاری، تغییر اندازه دانهها، ایجاد تنشهای حرارتی و تغییر برخی خواص فیزیکی و مکانیکی ماده شود.
در فرآیندهای حرارتی، میزان تاثیرگذاری HAZ به نحوه انتقال گرما، شدت منبع حرارتی و مدت زمان قرارگیری ماده در معرض حرارت بستگی دارد. برای مثال، در برش لیزر، انرژی پرتو لیزر بهصورت متمرکز به سطح قطعه وارد میشود. در حالی که بخش اصلی انرژی برای ایجاد مسیر برش مصرف میشود، مقداری از گرما به نواحی اطراف انتقال یافته و باعث تشکیل HAZ میشود.
از دیدگاه متالورژی، ناحیه متاثر از حرارت میتواند شامل بخشهایی با تغییرات متفاوت باشد. نزدیکترین قسمت به مسیر برش معمولا بیشترین تغییرات دمایی را تجربه میکند، در حالی که با افزایش فاصله از محل برش، شدت اثر حرارتی کاهش مییابد. این تغییرات ممکن است شامل افزایش یا کاهش سختی، تغییر ساختار کریستالی و ایجاد تنشهای پسماند باشد.
در صنایع حساس مانند هوافضا، خودروسازی و ساخت تجهیزات دقیق، کنترل HAZ اهمیت زیادی دارد؛ زیرا تغییرات ایجادشده در این منطقه میتواند بر دوام، دقت ابعادی و عملکرد قطعه نهایی تاثیر بگذارد.
تفاوت منطقه برش، ناحیه ذوب و HAZ در برش لیزر
در فرآیند برش لیزر، تاثیر حرارتی ایجادشده روی قطعه را میتوان به چند ناحیه مختلف تقسیم کرد که هرکدام ویژگیهای متفاوتی دارند. شناخت تفاوت این مناطق برای کنترل کیفیت برش و انتخاب صحیح پارامترهای دستگاه اهمیت زیادی دارد.
منطقه برش (Cutting Zone) همان مسیری است که پرتو لیزر بهطور مستقیم روی قطعه حرکت میکند. در این بخش، انرژی لیزر بسیار بالا بوده و باعث ذوب یا تبخیر سریع ماده میشود. سپس گاز کمکی، مواد مذاب را از مسیر برش خارج کرده و شکاف ایجادشده را شکل میدهد.
ناحیه ذوب (Melt Zone) محدودهای است که در آن فلز به دلیل دریافت انرژی لیزر به دمای ذوب میرسد. در این قسمت، ساختار اولیه ماده از بین رفته و پس از سرد شدن ممکن است تغییراتی در ریزساختار فلز ایجاد شود. کیفیت خروج مواد مذاب و سرعت سرد شدن، نقش مهمی در شکلگیری این منطقه دارد.
در مقابل، ناحیه متاثر از حرارت (HAZ) در اطراف منطقه ذوب قرار دارد. در این بخش، دمای ماده به اندازهای افزایش مییابد که باعث تغییر در ساختار داخلی و خواص مکانیکی میشود، اما فلز به حالت مذاب تبدیل نمیشود.
بهطور خلاصه، منطقه برش محل حذف مستقیم ماده، ناحیه ذوب محل تغییر حالت فیزیکی فلز و HAZ محدودهای است که تنها تحت تاثیر گرما قرار گرفته است. کاهش اندازه HAZ یکی از اهداف مهم در فرآیندهای برش لیزری دقیق محسوب میشود.

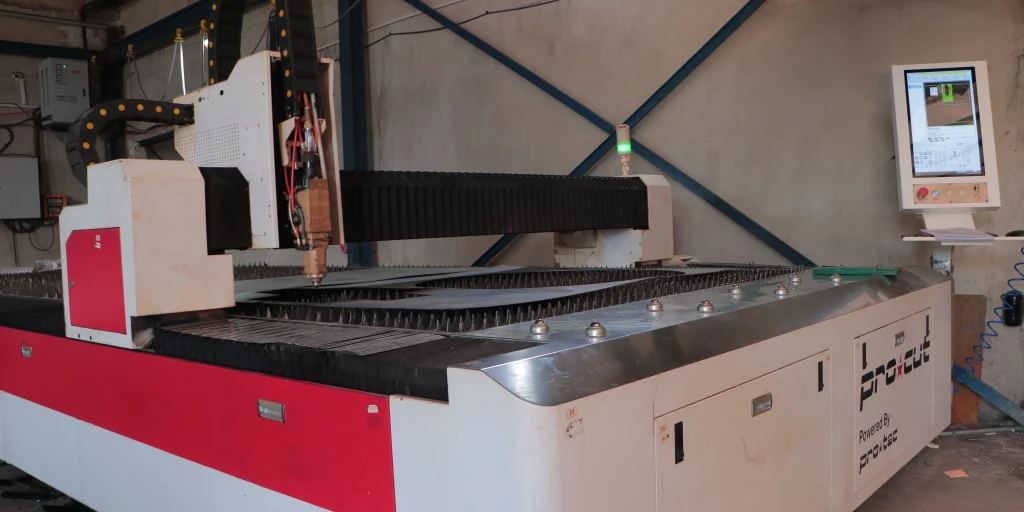

چرا در برش لیزر ناحیه HAZ ایجاد میشود؟
ایجاد HAZ در برش لیزر نتیجه مستقیم انتقال حرارت از پرتو لیزر به قطعه کار است. در فرآیند برش، پرتو لیزر با تمرکز بسیار بالا روی سطح فلز تابیده میشود و مقدار زیادی انرژی را در یک محدوده کوچک وارد میکند. این انرژی باعث افزایش سریع دمای ماده در مسیر حرکت لیزر شده و امکان جداسازی دقیق قطعه را فراهم میکند.
اگرچه بخش اصلی انرژی لیزر برای ذوب یا تبخیر مواد در مسیر برش استفاده میشود، اما تمام گرمای تولیدشده در همان نقطه باقی نمیماند. بخشی از این انرژی به مناطق اطراف مسیر برش منتقل میشود و باعث افزایش دمای آن بخشها میگردد. این نواحی به دلیل قرار گرفتن در معرض حرارت، اما بدون رسیدن به نقطه ذوب، به عنوان ناحیه متاثر از حرارت یا HAZ شناخته میشوند.
میزان تشکیل HAZ به تعادل بین انرژی ورودی و سرعت دفع حرارت از قطعه بستگی دارد. اگر انرژی لیزر زیاد باشد یا سرعت برش پایین انتخاب شود، زمان بیشتری برای انتقال حرارت به اطراف وجود خواهد داشت و اندازه HAZ افزایش پیدا میکند. در مقابل، تنظیم صحیح پارامترهای دستگاه میتواند ورود حرارت اضافی را کاهش داده و کیفیت سطح برش را بهبود دهد.
به همین دلیل، کنترل ناحیه متاثر از حرارت یکی از مهمترین چالشها در برش لیزری قطعات حساس است، زیرا کاهش HAZ باعث حفظ بهتر خواص مکانیکی و افزایش دقت قطعه نهایی میشود.
انتقال انرژی حرارتی از پرتو لیزر به قطعه کار
در فرآیند برش لیزر، ایجاد برش دقیق به دلیل تمرکز بسیار زیاد انرژی در نقطه برخورد پرتو با سطح قطعه امکانپذیر میشود. پرتو لیزر پس از برخورد با سطح فلز، بخشی از انرژی خود را به ماده منتقل میکند. این انرژی جذبشده باعث افزایش سریع دما در محل تماس شده و فرآیند ذوب یا تبخیر ماده را آغاز میکند.
میزان جذب انرژی لیزر توسط قطعه به عواملی مانند نوع ماده، طول موج لیزر، وضعیت سطح فلز و زاویه تابش پرتو بستگی دارد. موادی که قابلیت جذب انرژی بیشتری دارند، سریعتر گرم میشوند و واکنش حرارتی بیشتری نشان میدهند.
در هنگام برش، انتقال حرارت تنها محدود به مسیر حرکت پرتو نیست. بخشی از گرمای ایجادشده از طریق رسانایی حرارتی در داخل قطعه پخش میشود و به مناطق اطراف مسیر برش انتقال مییابد. این انتقال حرارت جانبی عامل اصلی تشکیل ناحیه متاثر از حرارت (HAZ) است.
هرچه سرعت انتقال گرما به اطراف بیشتر باشد یا زمان حضور لیزر روی یک نقطه افزایش یابد، مقدار بیشتری از ماده اطراف تحت تاثیر حرارتی قرار میگیرد. به همین دلیل، کنترل میزان انرژی ورودی، سرعت حرکت هد و توان لیزر نقش مهمی در کاهش HAZ دارد.
در دستگاههای مدرن برش لیزری، هدف اصلی ایجاد تعادل بین انرژی کافی برای برش کامل و حداقل انتقال حرارت به اطراف است. این موضوع باعث میشود قطعات تولیدشده علاوه بر داشتن لبههای دقیق، کمترین تغییرات ساختاری و حرارتی را تجربه کنند.
سخن پایانی
ناحیه متاثر از حرارت یا HAZ در برش لیزر یکی از مهمترین عواملی است که میتواند بر کیفیت نهایی قطعات برشخورده تاثیر بگذارد. اگرچه فناوری لیزر به دلیل دقت بالا، سرعت مناسب و توانایی ایجاد برشهای پیچیده شناخته میشود، اما انتقال حرارت ایجادشده در این فرآیند میتواند باعث تغییراتی در ساختار و خواص ماده اطراف محل برش شود. به همین دلیل، شناخت نحوه تشکیل HAZ و عوامل موثر بر آن برای دستیابی به نتایج بهتر اهمیت زیادی دارد.
کنترل صحیح پارامترهایی مانند توان لیزر، سرعت برش، نوع و ضخامت متریال، تنظیمات گاز کمکی و شرایط دستگاه میتواند میزان ناحیه متاثر از حرارت را کاهش دهد. با مدیریت مناسب انرژی حرارتی، میتوان قطعاتی با دقت ابعادی بالاتر، کیفیت سطح بهتر و خواص مکانیکی پایدارتر تولید کرد. در نهایت، کاهش HAZ یکی از معیارهای مهم در بهینهسازی فرآیند برش لیزری و افزایش بهرهوری در صنایع مختلف مانند خودروسازی، هوافضا و تولید تجهیزات صنعتی محسوب میشود.
