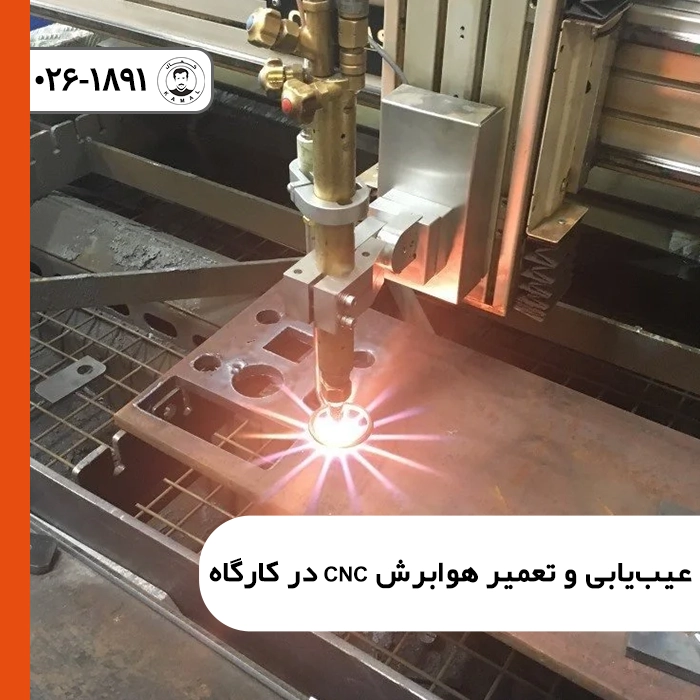

دستگاه هوابرش CNC، به عنوان یکی از قدیمیترین و همچنان پرکاربردترین ابزارهای برش حرارتی در صنایع سنگین، در شرایط کاری سختی فعالیت میکند. این دستگاه که با ترکیب گازهای قابل اشتعال، اکسیژن پرفشار و سیستم کنترل عددی کار میکند، در معرض حرارت بالا، گردوغبار، پاشش فلز مذاب و سایش مداوم قرار دارد. به همین دلیل، عیبیابی و تعمیر هوابرش CNC یکی از مهارتهای ضروری برای هر اپراتور و تکنسین کارگاه است که میتواند از توقفهای طولانیمدت تولید، هزینههای سنگین تعمیرات و حتی خطرات ایمنی جلوگیری کند.
بسیاری از مشکلات هوابرش CNC، علائم مشخص و قابل پیشبینی دارند و با دانش فنی مناسب، میتوان آنها را در محل کارگاه شناسایی و برطرف کرد. از طرف دیگر، برخی خرابیها نیازمند تعمیرات تخصصی و تعویض قطعات هستند که باید توسط تکنسینهای مجرب انجام شود. در این مقاله، قصد داریم به طور جامع، راهنمای عیبیابی و تعمیر هوابرش CNC در کارگاه را ارائه دهیم. ابتدا به اصول کلی عیبیابی و ابزارهای مورد نیاز میپردازیم. سپس رایجترین مشکلات هوابرش CNC را در سه دسته مشکلات سیستم گازرسانی، مشکلات مشعل و برش و مشکلات سیستم حرکتی و کنترلر بررسی میکنیم و برای هر یک، راهحلهای عملی ارائه میدهیم. در ادامه، نکات ایمنی و نگهداری پیشگیرانه را مرور مینماییم و در نهایت، با جمعبندی دو بخشی و پاسخ به سؤالات رایج، شما را برای عیبیابی و تعمیر مؤثر هوابرش CNC راهنمایی خواهیم کرد.
پس اگر به دنبال درک کامل از عیبیابی و تعمیر هوابرش CNC و کاهش توقفهای ناخواسته در کارگاه خود هستید، تا انتهای این مقاله با ما همراه باشید.
فهرست مقاله
اصول کلی عیبیابی و ابزارهای مورد نیاز
عیبیابی هوابرش CNC، یک فرایند سیستماتیک است که نیازمند دانش فنی، تجربه و ابزارهای مناسب است. قبل از هر اقدامی، اپراتور باید با ساختار کلی دستگاه، مسیر جریان گاز، سیستم حرکتی و کنترلر CNC آشنا باشد. عیبیابی اصولی، شامل سه مرحله اصلی است: شناسایی علائم، تحلیل علت و رفع مشکل.
ابزارهای مورد نیاز برای عیبیابی و تعمیر هوابرش CNC:
ابزارهای عمومی: آچار، پیچگوشتی، انبردست، سیمچین و چکش.
ابزارهای اندازهگیری: کولیس، متر، فشارسنج (مانومتر)، دماسنج و ترموکوپل.
ابزارهای نشتییاب: آب صابون، دستگاه نشتییاب الکترونیکی.
ابزارهای تمیزکاری: سوزن مخصوص نازل، برس سیمی، پارچه نرم و حلالهای شیمیایی مناسب.
قطعات یدکی: نازل، سرپیک، اورینگ، واشر، شیلنگ و اتصالات.
ابزارهای الکترونیکی: مولتیمتر، اسیلوسکوپ (برای بررسی سیگنالهای کنترلر).
اصول کلی عیبیابی:
ایمنی اول: قبل از هر اقدامی، دستگاه را خاموش کنید و جریان گاز را قطع نمایید.
شناسایی دقیق علائم: تمام علائم مشاهدهشده (صدای غیرعادی، لرزش، کاهش فشار، کیفیت پایین برش) را یادداشت کنید.
تحلیل علت: با توجه به علائم، علت احتمالی را شناسایی کنید و آن را با سایر احتمالات مقایسه نمایید.
رفع مشکل: با استفاده از ابزارهای مناسب و قطعات یدکی، مشکل را برطرف کنید.
تست عملکرد: پس از رفع مشکل، دستگاه را تست کنید و از رفع کامل عیب مطمئن شوید.
عیبیابی و تعمیر مشکلات سیستم گازرسانی هوابرش CNC
سیستم گازرسانی، قلب تپنده هوابرش CNC است و هرگونه نقص در آن، مستقیماً بر کیفیت برش تأثیر میگذارد. مشکلات سیستم گازرسانی معمولاً به صورت کاهش فشار، نشتی گاز، شعله نامنظم و افزایش مصرف گاز ظاهر میشوند.
۱. نشتی گاز در اتصالات:
علائم: بوی گاز، کاهش فشار، صدای سوت در اتصالات، حباب در تست آب صابون.
علت: شل شدن اتصالات، فرسودگی اورینگها و واشرها، ترکخوردگی شیلنگها.
راهحل:
اتصالات را با آب صابون تست کنید و محل نشتی را پیدا کنید.
اتصالات را محکم کنید و در صورت نیاز، اورینگها و واشرها را تعویض نمایید.
شیلنگهای ترکخورده یا فرسوده را تعویض کنید.
از شیرهای یکطرفه سالم برای جلوگیری از بازگشت گاز استفاده کنید.
۲. کاهش فشار گاز:
علائم: شعله ضعیف، برش ناقص، افزایش زمان پیشگرمایش، افزایش پلیسه.
علت: تنظیم نادرست رگولاتور، گرفتگی مسیر گاز، فرسودگی رگولاتور، خلوص پایین اکسیژن.
راهحل:
فشار رگولاتور را طبق دستورالعمل دستگاه تنظیم کنید.
مسیرهای گاز را از نظر گرفتگی بررسی و تمیز کنید.
در صورت فرسودگی، رگولاتور را تعویض کنید.
از اکسیژن با خلوص بالا (حداقل ۹۹/۵ درصد) استفاده کنید.
۳. شعله نامنظم یا پسزدگی:
علائم: شعله ناپایدار، صدای غیرعادی، پسزدگی شعله به داخل مشعل.
علت: گرفتگی نازل، نسبت نامناسب گاز و اکسیژن، فرسودگی شیرهای مشعل، نبود شیر یکطرفه.
راهحل:
نازل را با سوزن مخصوص تمیز کنید.
نسبت گاز و اکسیژن را طبق دستورالعمل تنظیم کنید.
شیرهای مشعل را بررسی و در صورت نیاز تعویض کنید.
از شیر یکطرفه سالم و استاندارد استفاده کنید.

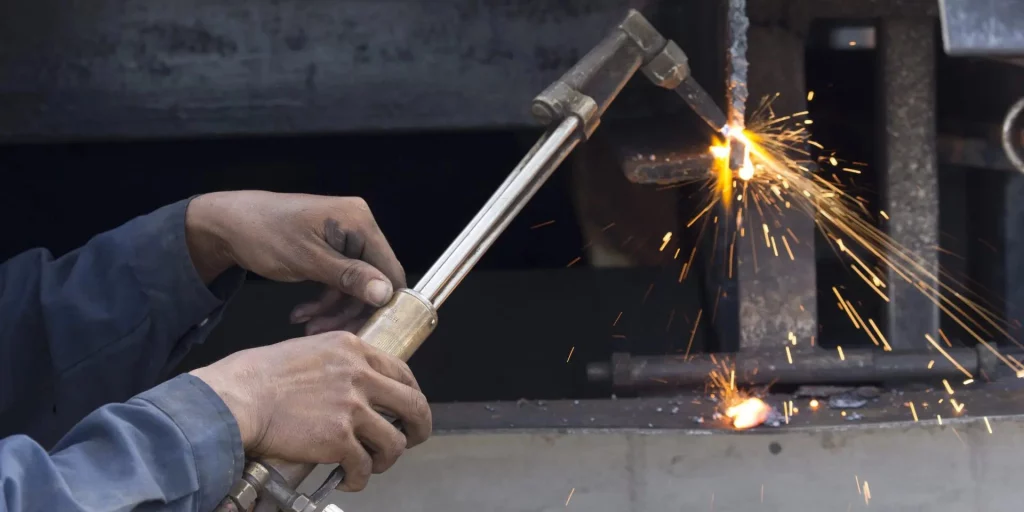

عیبیابی و تعمیر مشکلات مشعل و برش هوابرش CNC
مشعل و نازل، ابزار نهایی برش در هوابرش CNC هستند و کیفیت آنها، مستقیماً بر کیفیت برش تأثیر میگذارد. مشکلات مشعل و برش معمولاً به صورت کیفیت پایین لبه، پلیسه زیاد، برش ناقص و سوختگی ظاهر میشوند.
۱. کیفیت پایین لبه برش (پلیسه زیاد):
علائم: لبههای ناهموار، پلیسه زیاد، سرباره چسبیده به قطعه.
علت: سرعت نامناسب برش، فشار نامناسب گاز، نازل فرسوده، فاصله نامناسب نازل تا قطعه.
راهحل:
سرعت برش را تنظیم کنید (سرعت بالا باعث پلیسه و سرعت پایین باعث سوختگی میشود).
فشار گاز را طبق دستورالعمل تنظیم کنید.
نازل را از نظر سایش و گرفتگی بررسی و در صورت نیاز تعویض کنید.
فاصله نازل تا قطعه را در محدوده ۳ تا ۱۰ میلیمتر تنظیم کنید.
۲. برش ناقص یا عدم برش کامل:
علائم: برش ناقص، باقی ماندن فلز در محل برش، عدم نفوذ کامل جت.
علت: سرعت بسیار بالا، فشار اکسیژن پایین، نازل گرفته، ضخامت ورق بیش از توان دستگاه.
راهحل:
سرعت برش را کاهش دهید و زمان پیشگرمایش را افزایش دهید.
فشار اکسیژن را افزایش دهید و از خلوص بالای آن مطمئن شوید.
نازل را تمیز یا تعویض کنید.
از نازل با سایز مناسب برای ضخامت ورق استفاده کنید.
۳. سوختگی یا تغییر رنگ لبه برش:
علائم: لبههای سوخته، تغییر رنگ (زردی یا سیاهی) در محل برش.
علت: دمای شعله بسیار بالا، سرعت بسیار پایین، نسبت نامناسب گاز و اکسیژن.
راهحل:
شعله را به حالت خنثی تنظیم کنید.
سرعت برش را افزایش دهید.
نسبت گاز و اکسیژن را طبق دستورالعمل تنظیم کنید.
۴. فرسودگی سریع نازل:
علائم: نیاز مکرر به تعویض نازل، کیفیت پایین برش با نازل جدید.
علت: فشار بالای گاز، فاصله نامناسب نازل تا قطعه، استفاده از نازل بیکیفیت، عدم تمیزکاری منظم.
راهحل:
فشار گاز را طبق دستورالعمل تنظیم کنید.
فاصله نازل تا قطعه را در محدوده مناسب نگه دارید.
از نازل باکیفیت و اصلی استفاده کنید.
نازل را پس از هر شیفت کاری تمیز کنید.
عیبیابی و تعمیر مشکلات سیستم حرکتی و کنترلر هوابرش CNC
سیستم حرکتی و کنترلر، مغز و عضلات هوابرش CNC هستند و هرگونه نقص در آنها، باعث کاهش دقت، لرزش و خطاهای حرکتی میشود. مشکلات سیستم حرکتی و کنترلر معمولاً به صورت لرزش، خطاهای موقعیتیابی، عدم حرکت محورها و خطاهای نرمافزاری ظاهر میشوند.
۱. لرزش یا حرکت ناهموار محورها:
علائم: لرزش در حین حرکت، حرکت پلهای، صدای غیرعادی از موتورها.
علت: فرسودگی ریلها و بلبرینگها، تنظیم نبودن تسمهها، فرسودگی موتورها، وجود براده در مسیر ریلها.
راهحل:
ریلها و بلبرینگها را از نظر سایش بررسی و در صورت نیاز تعویض کنید.
تسمهها را تنظیم کنید و در صورت فرسودگی تعویض نمایید.
موتورها را از نظر سلامت و عملکرد بررسی کنید.
مسیر ریلها را از برادههای فلزی و گردوغبار تمیز کنید.
۲. خطاهای موقعیتیابی (Positioning Errors):
علائم: برش در موقعیت اشتباه، عدم تطابق ابعاد قطعه با طرح، خطای سیستمی در کنترلر.
علت: فرسودگی انکودرها، خطای کالیبراسیون، لقی در سیستم حرکتی، مشکل در کنترلر.
راهحل:
انکودرها را بررسی و در صورت نیاز تعویض کنید.
دستگاه را کالیبره کنید (Homing).
لقیهای سیستم حرکتی را برطرف کنید.
کنترلر را بررسی و در صورت نیاز بهروزرسانی کنید.
۳. عدم حرکت محورها:
علائم: توقف کامل محورها، عدم پاسخ به فرمانهای کنترلر، خطای موتور.
علت: قطع شدن برق موتورها، خرابی درایورها، خرابی کنترلر، قطع شدن کابلها.
راهحل:
برق موتورها و درایورها را بررسی کنید.
کابلها و اتصالات را از نظر قطعی و شلی بررسی کنید.
درایورها را از نظر سلامت تست کنید.
در صورت خرابی کنترلر، با تکنسین متخصص تماس بگیرید.
۴. خطاهای نرمافزاری کنترلر:
علائم: پیامهای خطا در نمایشگر، عدم اجرای برنامه، توقف ناگهانی دستگاه.
علت: ناسازگاری نرمافزار، خرابی فایل برنامه، مشکل در ارتباط کنترلر با کامپیوتر.
راهحل:
نرمافزار کنترلر را بهروزرسانی کنید.
فایل برنامه را بررسی و در صورت نیاز اصلاح کنید.
ارتباط کنترلر با کامپیوتر را بررسی کنید (کابل، پورت، تنظیمات).
در صورت نیاز، کنترلر را ریست کنید.
نکات ایمنی و نگهداری پیشگیرانه هوابرش CNC
ایمنی و نگهداری پیشگیرانه، دو اصل اساسی در عیبیابی و تعمیر هوابرش CNC هستند که میتوانند از بروز بسیاری از مشکلات جلوگیری کنند.
نکات ایمنی در عیبیابی و تعمیر هوابرش CNC:
قطع کامل برق و گاز: قبل از هر اقدامی، برق دستگاه و جریان گاز را قطع کنید.
استفاده از تجهیزات ایمنی: از عینک ایمنی، دستکش، ماسک و لباس کار مناسب استفاده کنید.
تهویه مناسب: کارگاه باید دارای تهویه مناسب برای خروج گازهای ناشی از برش باشد.
عدم استفاده از ابزار نامناسب: از ابزارهای مناسب و استاندارد برای تعمیرات استفاده کنید.
آموزش ایمنی: اپراتورها باید با اصول ایمنی کار با هوابرش CNC و نحوه واکنش در مواقع اضطراری آشنا باشند.
نگهداری پیشگیرانه هوابرش CNC:
تمیزکاری روزانه: پس از هر شیفت کاری، نازل، مشعل و مسیرهای گاز را تمیز کنید.
بازرسی هفتگی: اتصالات گاز، شیلنگها، ریلها و تسمهها را بررسی کنید.
بازرسی ماهانه: نازل، سرپیک، اورینگها و واشرها را بررسی و در صورت نیاز تعویض کنید.
بازرسی فصلی: رگولاتورها، شیرهای یکطرفه و سیستم حرکتی را بررسی کنید.
ثبت سوابق: تمام اقدامات نگهداری و تعمیرات را ثبت کنید تا از تاریخچه دستگاه مطلع باشید.
سخن پایانی
عیبیابی و تعمیر هوابرش CNC در کارگاه، یک مهارت ضروری برای هر اپراتور و تکنسین است که میتواند از توقفهای طولانیمدت تولید، هزینههای سنگین تعمیرات و خطرات ایمنی جلوگیری کند. همانطور که بررسی کردیم، مشکلات هوابرش CNC در سه دسته اصلی سیستم گازرسانی، مشعل و برش و سیستم حرکتی و کنترلر قرار میگیرند. برای هر دسته، علائم مشخص و راهحلهای عملی وجود دارد که با دانش فنی و ابزارهای مناسب، میتوان آنها را در محل کارگاه شناسایی و برطرف کرد. نکته کلیدی این است که عیبیابی اصولی شامل شناسایی دقیق علائم، تحلیل علت و رفع مشکل است و نباید با حدس و گمان انجام شود.
توصیه نهایی ما این است که علاوه بر عیبیابی و تعمیر، به نگهداری پیشگیرانه توجه ویژهای داشته باشید. تمیزکاری روزانه، بازرسی دورهای و تعویض به موقع قطعات مصرفی، میتواند از بروز بسیاری از مشکلات جلوگیری کند و عمر مفید هوابرش CNC را به طور قابلتوجهی افزایش دهد. همچنین، برای مشکلات پیچیدهتر که نیازمند تعمیرات تخصصی هستند، حتماً با تکنسینهای مجرب تماس بگیرید و از قطعات یدکی اصلی و باکیفیت استفاده کنید. با رعایت این اصول، میتوانید از هوابرش CNC خود به عنوان ابزاری کارآمد، دقیق و اقتصادی برای سالهای متمادی بهرهمند شوید.
